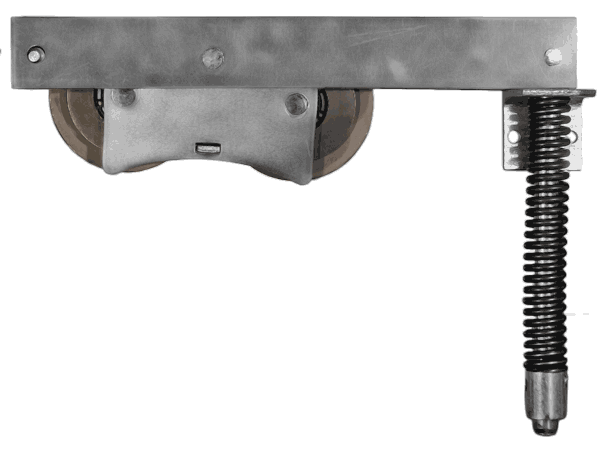

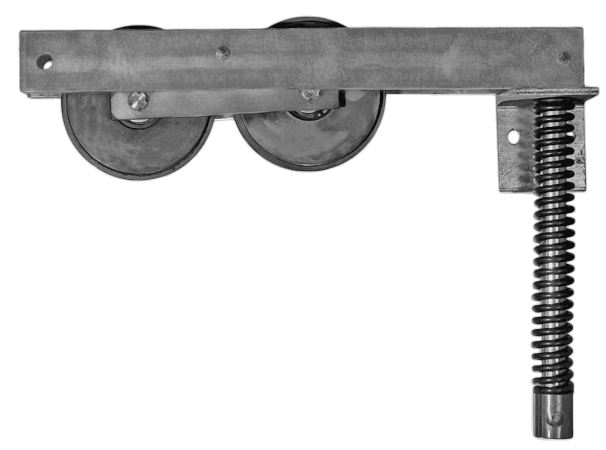

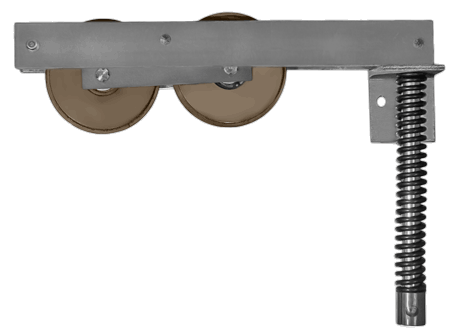

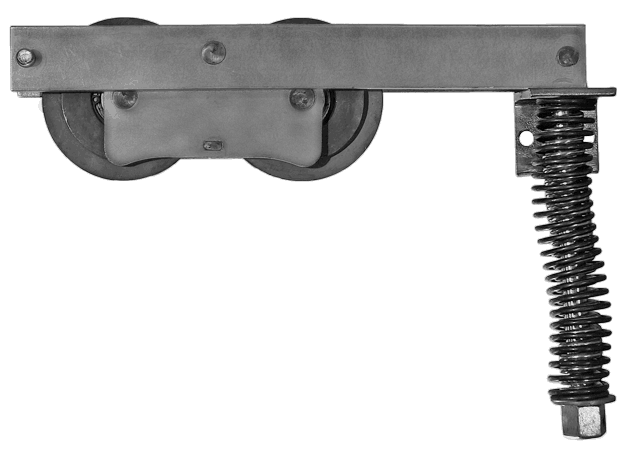

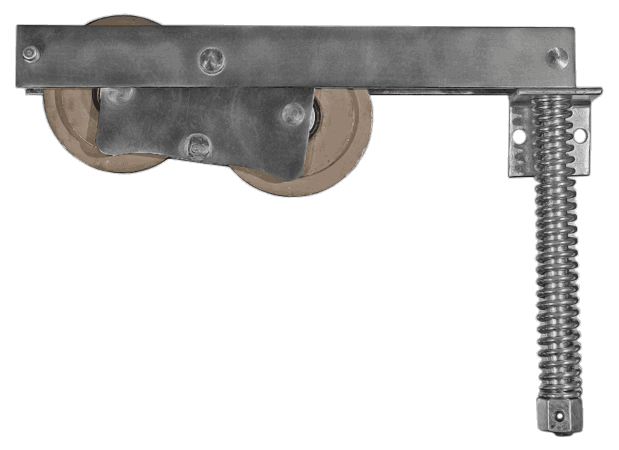

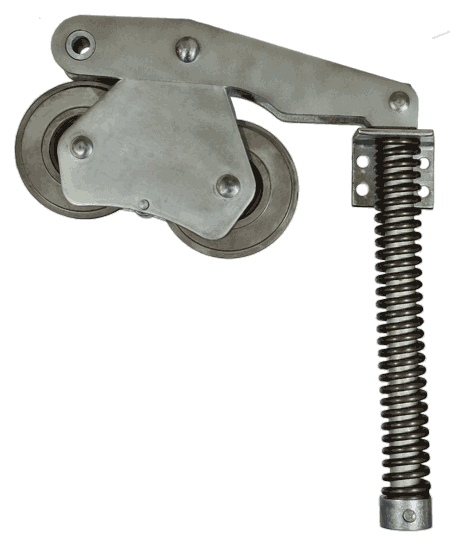

Прижимной узел механизма протяжки троса лебедки LTD6.3

Прижимной узел является важнейшим элементом системы протяжки каната (троса) в лебедках подвесных строительных платформ формата ZLP. Благодаря мощной пружине, установленной на штанге рычага узла, ролики с довольно большим усилием вдавливают трос в канавку тягового шкива, создавая нужную силу трения между шкивом и тросом. Эта сила трения не позволяет тросу проскальзывать относительно пары шкив-прижимной узел, тем самым при вращении шкива обеспечивается надежная и равномерная протяжка троса через редуктор лебедки.

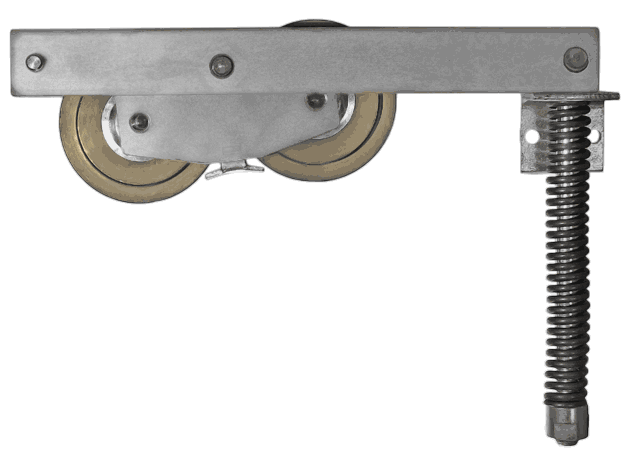

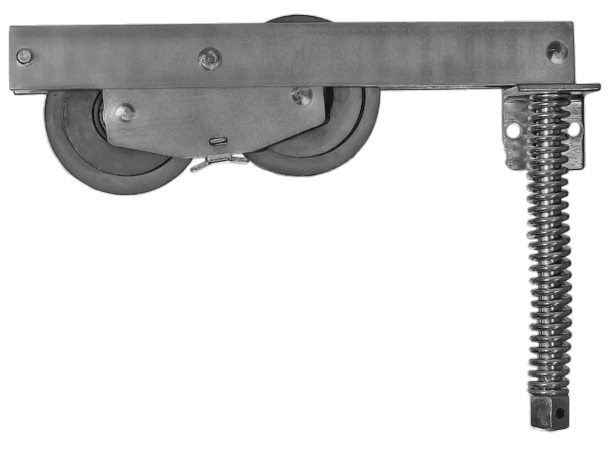

Подавляющее большинство прижимных узлов строительных люлек ZLP оснащены двумя закаленными стальными роликами диаметром 76 мм с профилированной внешней канавкой под усредненный диаметр троса. Ролики смонтированы на оборудованных подшипниками осях, завальцованных в качающуюся обойму из двух планок. Благодаря качающейся обойме обеспечивается беспрепятственная первичная запасовка троса в редуктор.

Конструкция подавляющего большинства прижимных узлов неразборная. При деформации какой-либо из планок узла, при выходе из строя подшипника или же критическом износе роликов, следует заменить прижимной узел целиком. В противном случае возможно появление эффекта проскальзывания троса, что влечет к возникновению рывков в процессе подъема или опускания корзины или даже к полному пропаданию тяговой способности лебедки.
