Шкивы и валы редукторов α-типа для подъёмников ZLP

Шкивы и валы редукторов лебёдок LTD α-типа

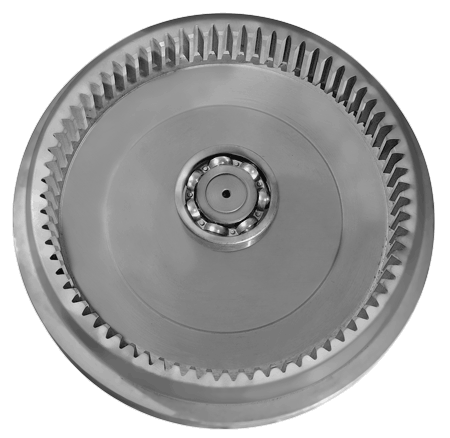

Шкив и вал-шестерня лебедки LTD α-типа образует вторую передаточную пару редуктора, в которой вторично происходит понижение оборотов и крутящий момент передается от вала-шестерни шкиву, которым в свою очередь приводится в движение трос.

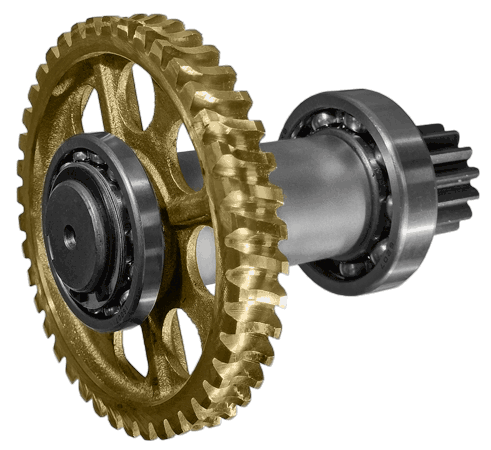

Каждая из единиц передаточной пары шкив / вал-шестерня устанавливается в корпус редуктора на два подшипника. На вал-шестерню между двух подшипников при помощи шпонки устанавливается червячное колесо, которое передает валу вращающий момент от червяка, приводимого во вращение ротором электродвигателя.

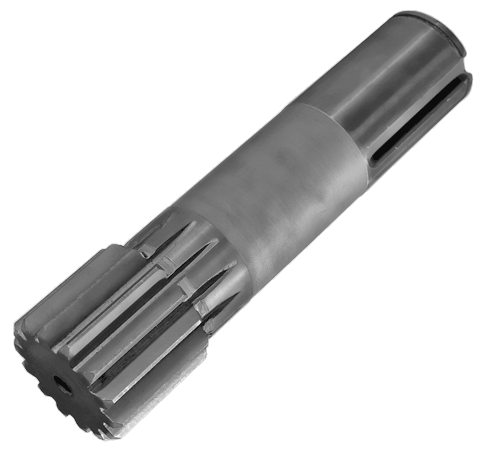

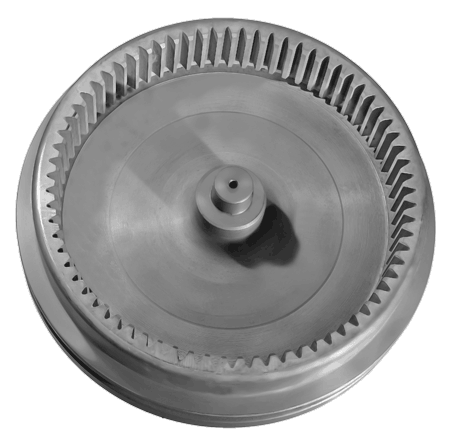

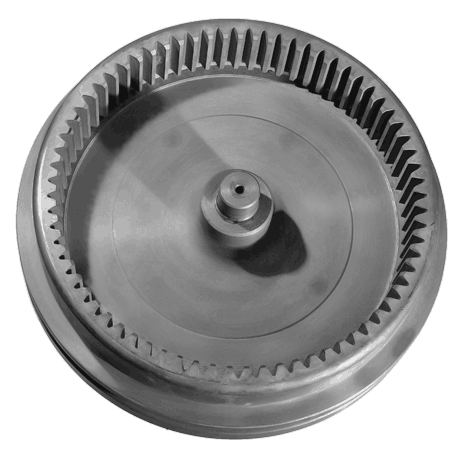

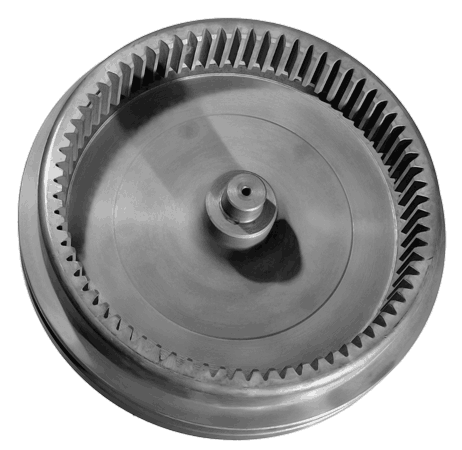

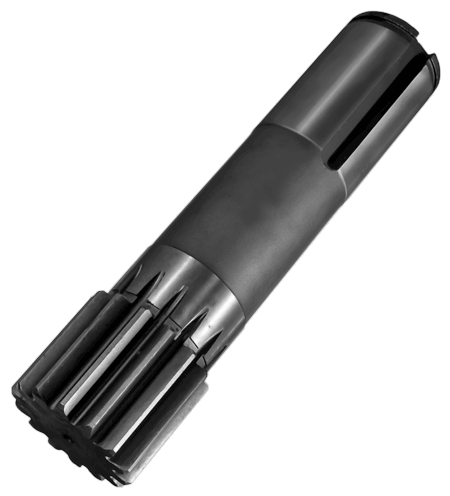

И шкивы и валы-шестерни изготовлены из высокоуглеродистой стали, что позволяет им работать длительное время при больших нагрузках без значительного износа. Хотя почти все валы-шестерни лебедок LTD α-типа имеют по 14, а шкивы по 71 прямому зубу, обе эти механические единицы не вполне универсальны: валы бывают разной длины, а шкивы - разного диаметра и высоты. Поэтому следует внимательно подходить к вопросу выбора и совместимости при заказе данных запасных частей.
