Червячная пара редукторов α-типа для подъёмников ZLP

Червячные пары редукторов лебёдок LTD α-типа

Червячная пара редуктора α-типа состоит из червяка (червячного вала) и червячного колеса. Назначение червячной пары - первичное понижение оборотов электродвигателя с увеличением крутящего момента.

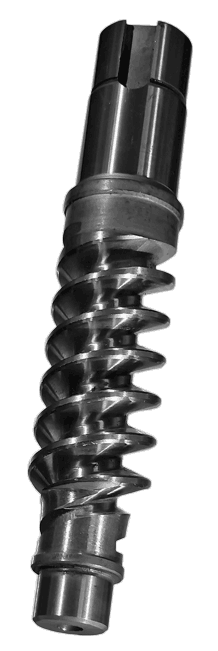

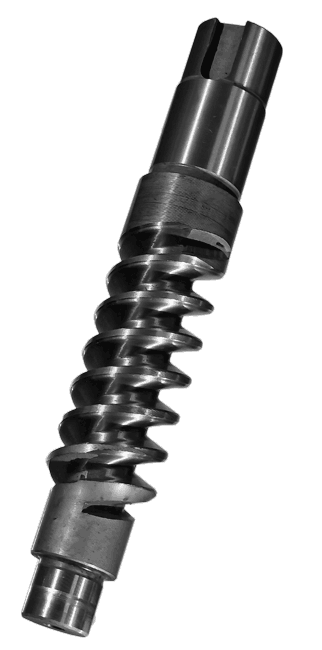

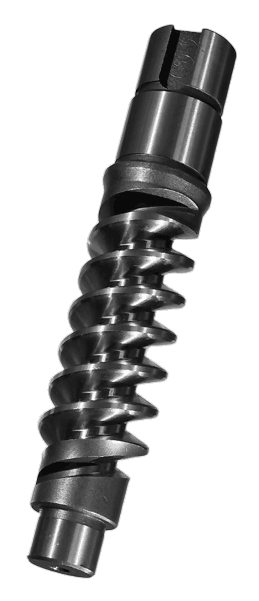

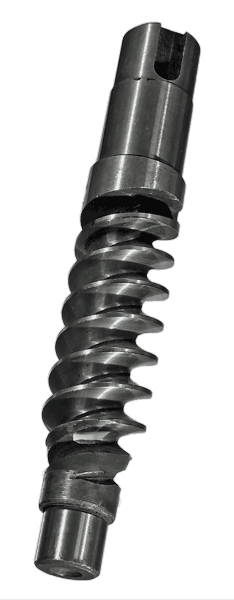

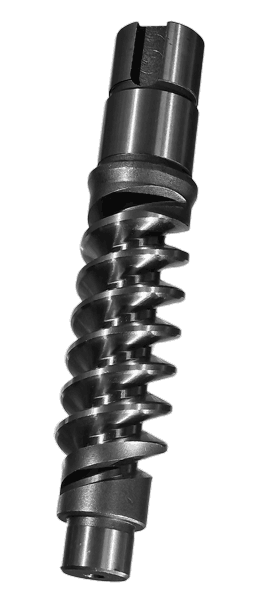

Червяк посредством муфтово-шпоночного соединения, роль которого выполняет ступица центробежного тормоза, приводится во вращение ротором электродвигателя и передает червячному колесу вращающий момент с переводом его из вертикального вращения в горизонтальное.

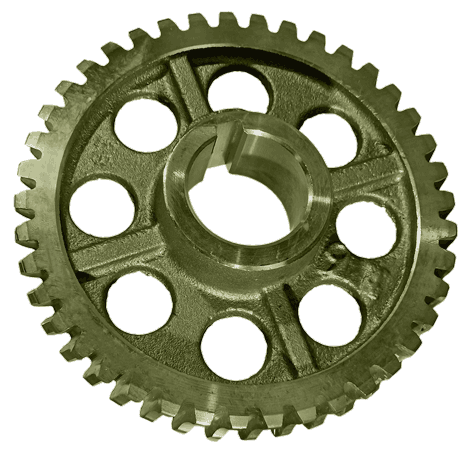

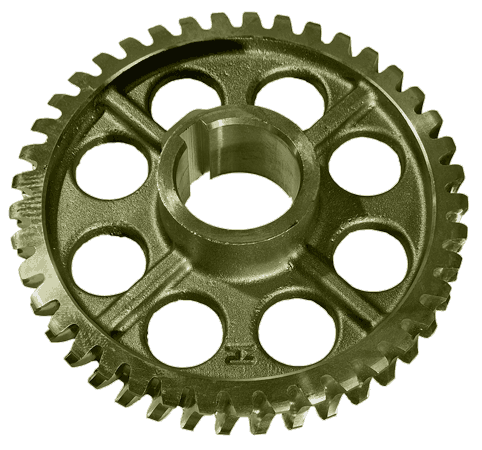

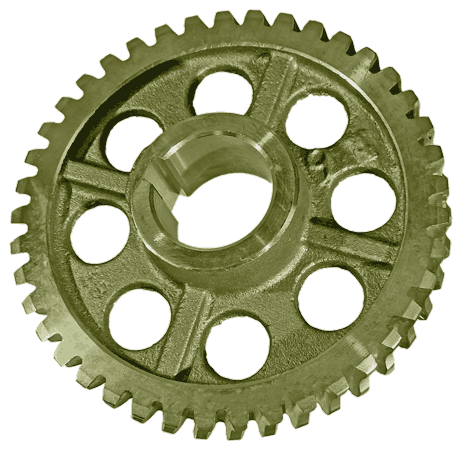

Червячное колесо приводится во вращение червяком и передает вращающий момент первичному валу-шестерне, будучи соединенным с ним при помощи шпонки.

Все червячные пары редукторов α-типа лебедок LTD5.0, LTD6.3, LTD8.0 имеют схожее строение: тип червяка - двухзаходный, пространственное положение червяка - вертикальное боковое, пространственное положение червячного колеса - горизонтальное, профиль зуба - вогнутый.
