Трубки ввода-вывода редукторов α-типа для подъёмников ZLP

Трубка ввода-вывода троса лебёдки LTD6.3

Трубка ввода троса лебедки LTD6.3 устанавливается в верхнюю часть корпуса редуктора, между его верхней стенкой и направляющей троса. Трубка вывода располагается в нижней части корпуса, между направляющей троса и нижней стенкой.

Основное назначение обеих трубок - направление троса в точках ввода-вывода редуктора и принятие на себя истирающего воздействия со стороны троса с целью защиты от повреждений менее стойкого к механическим нагрузкам алюминиевого корпуса. При установке трубки закладываются в специальные пазы между коробкой червячной передачи и задней крышкой редуктора, а по мере истирания заменяются на новые.

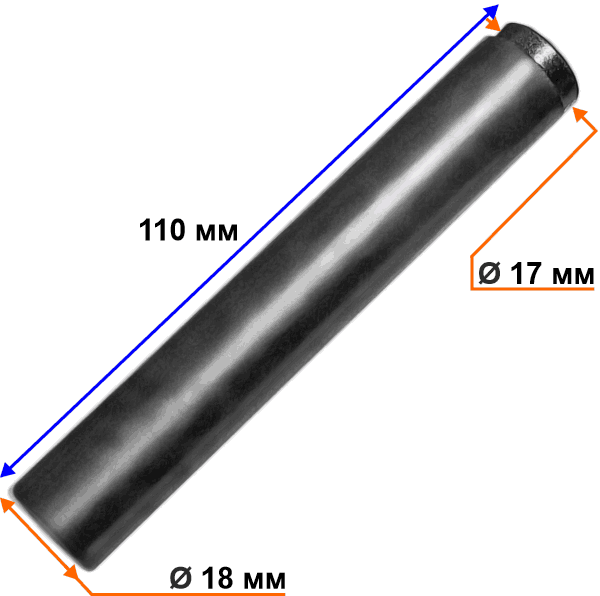

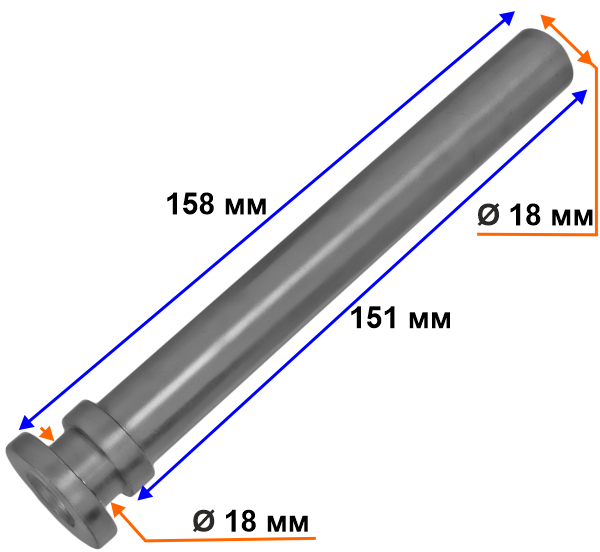

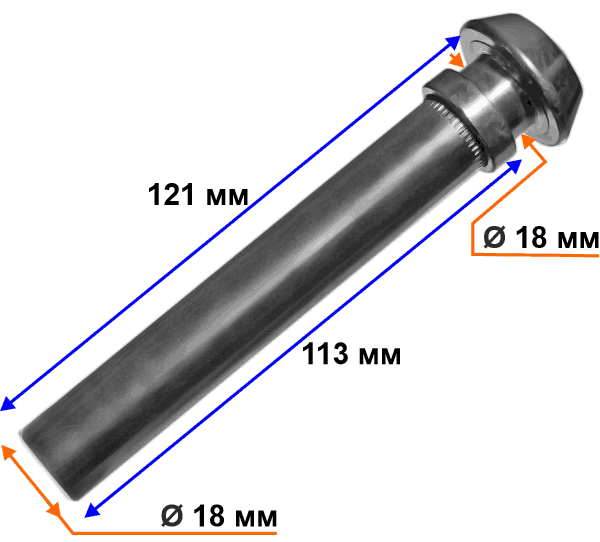

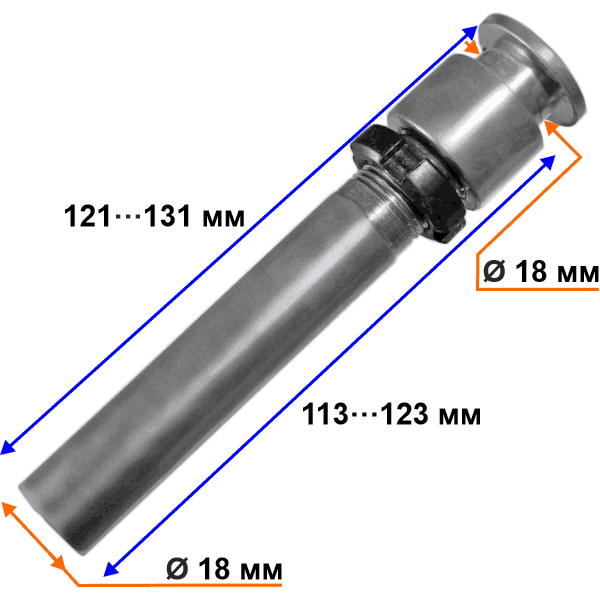

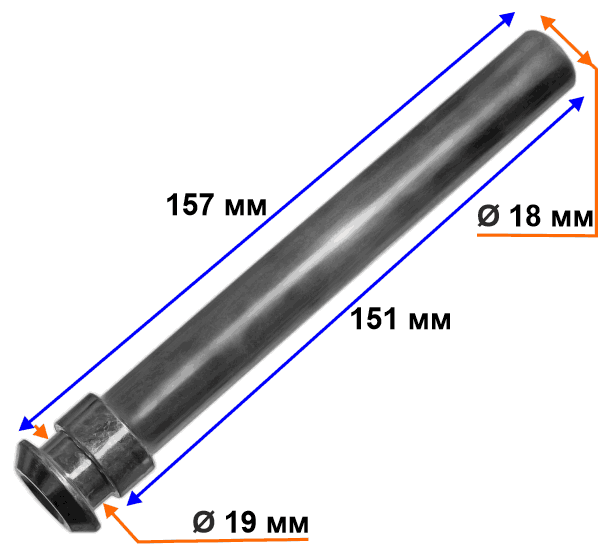

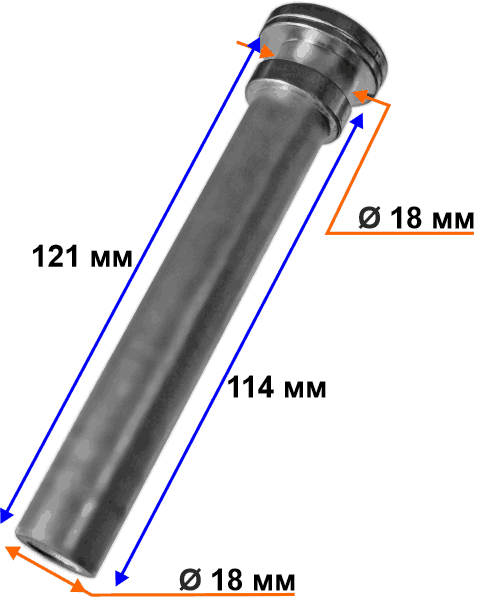

Ключевыми параметрами всех трубок являются их эффективная длина и установочный диаметр. Эффективная длина - это расстояние от начала трубки до упора в стенку корпуса. Упор в стенку корпуса реализуется либо при помощи наружного стопорного кольца, закрепляемого на трубке, либо при помощи оголовка трубки с проточкой. Установочный диаметр трубки может быть единым по всей длине трубки, а может и различаться на установочный диаметр конца, обращенного к направляющей троса (как правило 18 мм, за редким исключением), и установочный диаметр в пройме корпуса (может варьироваться от 18 до 20 мм).

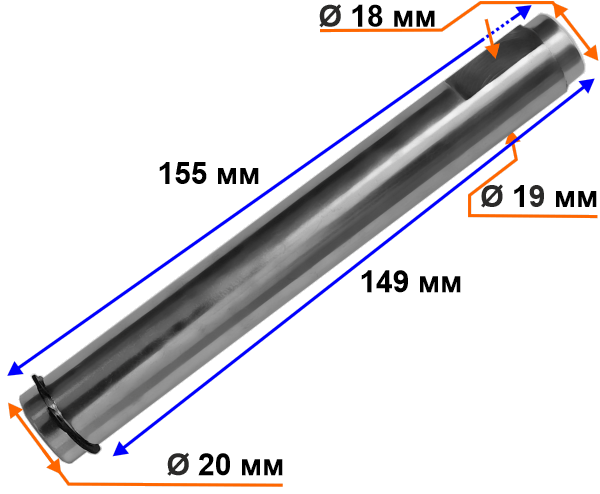

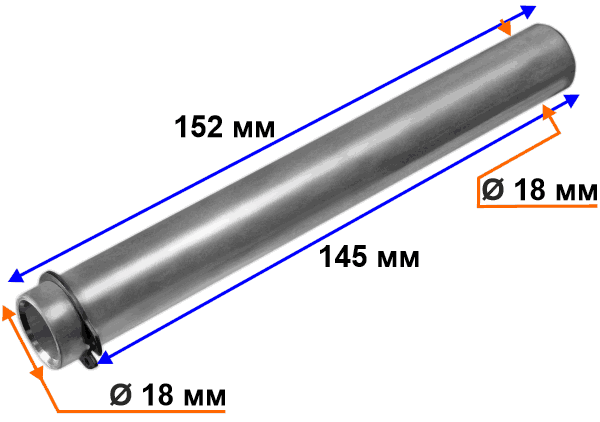

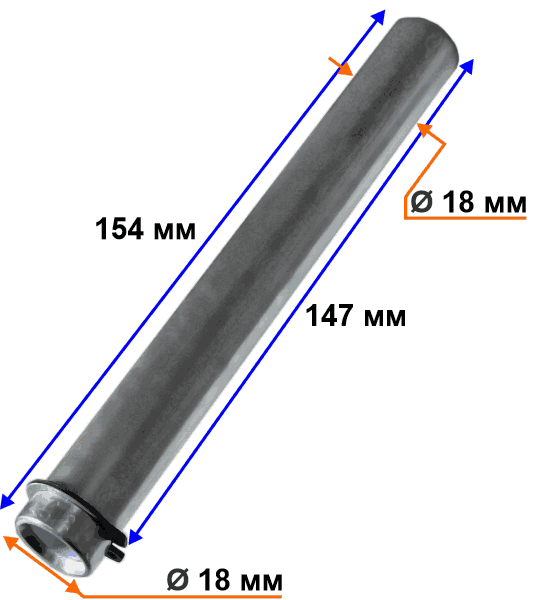

Некоторые трубки, упор которых реализован при помощи стопорного кольца, поставляются производителем с предустановленным стопором, а некоторые требуют отдельного его приобретения. Стопорные кольца самых популярных диаметров всегда в наличии на нашем складе, а подобрать нужное кольцо вы сможете в разделе крепежа:

Крепёж: стопорные кольца

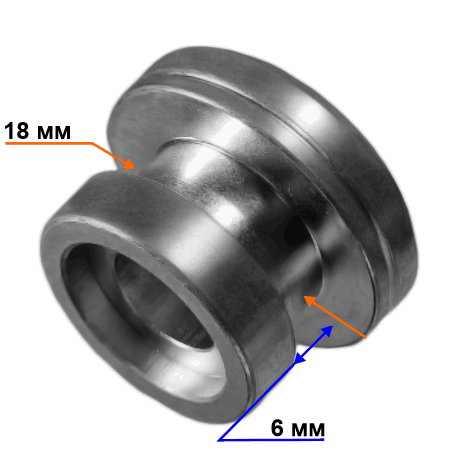

Форма оголовка трубки бывает цилиндрической и трапециевидной (конической). Кроме эстетической, форма оголовка трубки никакой иной смысловой нагрузки не несет.
