Червячная пара редукторов S-типа для подъёмников ZLP
Червячные пары редукторов S-типа
Червячная пара редуктора S-типа состоит из червяка и червячного колеса. Назначение червячной пары - первичное понижение оборотов электродвигателя с увеличением крутящего момента.

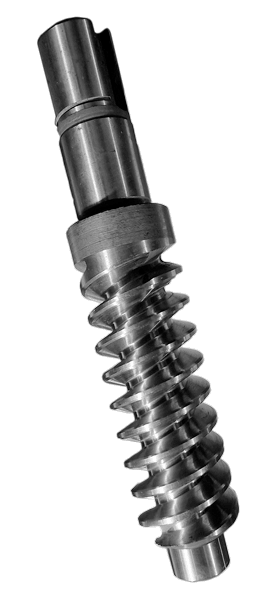

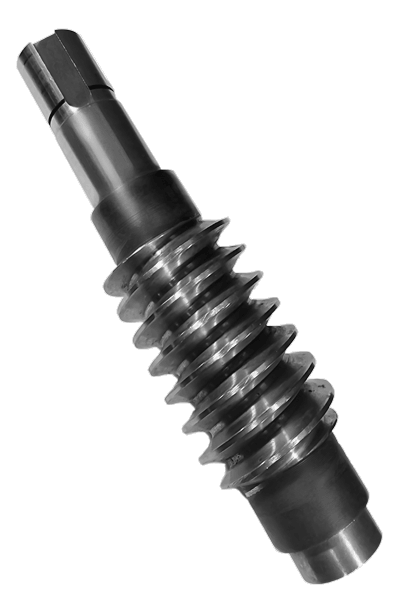

Червяк посредством муфтово-шпоночного соединения, роль которого выполняет ступица центробежного тормоза, приводится во вращение ротором электродвигателя и передает червячному колесу вращающий момент с переводом его из вертикального вращения в горизонтальное.

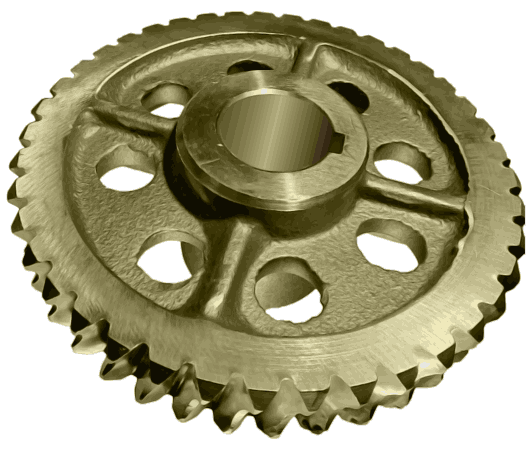

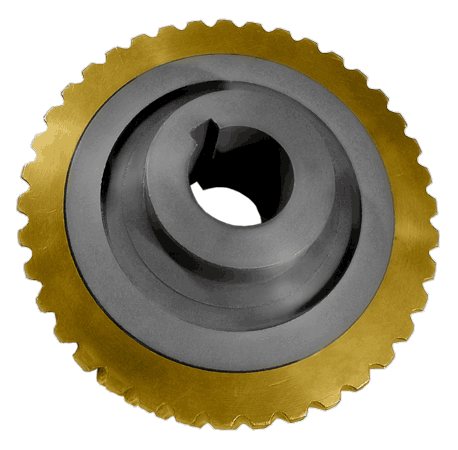

Червячное колесо приводится во вращение червяком и передает вращающий момент первичному валу-шестерне, будучи соединенным с ним при помощи шпонки.
Все червячные пары редукторов S-типа лебедок LTD10.0 имеют схожее строение: тип червяка - двухзаходный, пространственное положение червяка - вертикальное боковое, пространственное положение червячного колеса - горизонтальное, профиль зуба - вогнутый.
