Направляющие троса редуктора S-типа для подъёмников ZLP

Направляющие троса редукторов S-типа

Направляющие каната (троса), которые присутствуют в редукторах S-типа, выполняют ту же функцию, что и направляющие (делители) троса в редукторах α-типа, а именно задают направление движения тросу и исключают возникновение пересекающихся траекторий троса при обходе тяговых шкивов. По функционалу делятся на основные (дельтаобразные) направляющие, и на дополнительные (подшипниковые).

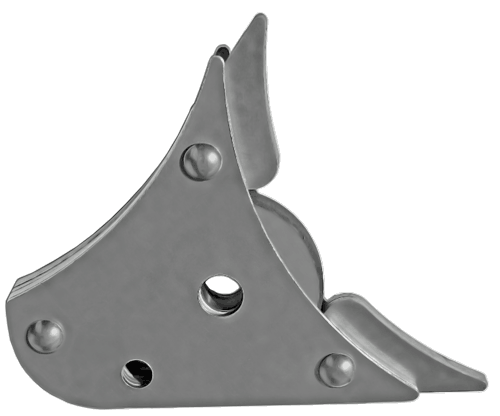

Основные направляющие редукторов S-типа уникальны по форме и присутствуют в редукторе зеркально установленной парой. Их форма напоминает треугольник или греческую заглавную букву дельта (∆).

Так как ∆-направляющие не монолитны в отличие от направляющих редукторов α-типа и представляют собой непростую механическую сборку, их ремонт без специального оборудования весьма затруднителен да и экономически нецелесообразен. Поэтому ∆-направляющие по мере износа заменяются целиком. Так же как и прочие направляющие, постоянно контактирующие с тросом, подлежат регулярному инспекционному осмотру на предмет критического истирания и принятия решения о замене.

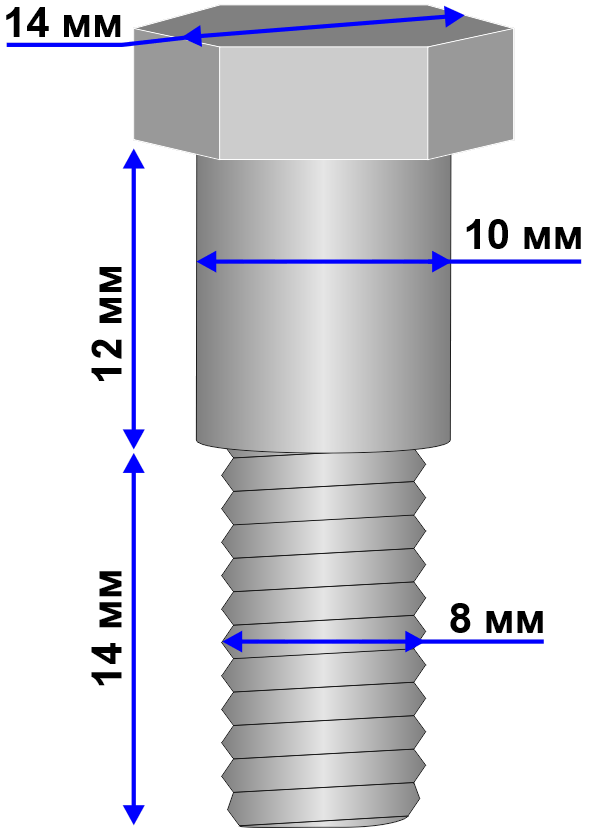

Кроме основных ∆-направляющих в редукторах S-типа присутствует также пара дополнительных направляющих подшипников, устанавливаемых на болт-ось 800.6.6-4 (Bolt-Axis), в которых при правильной эксплуатации изнашивается только подшипник, замена которого не представляет большого труда.
