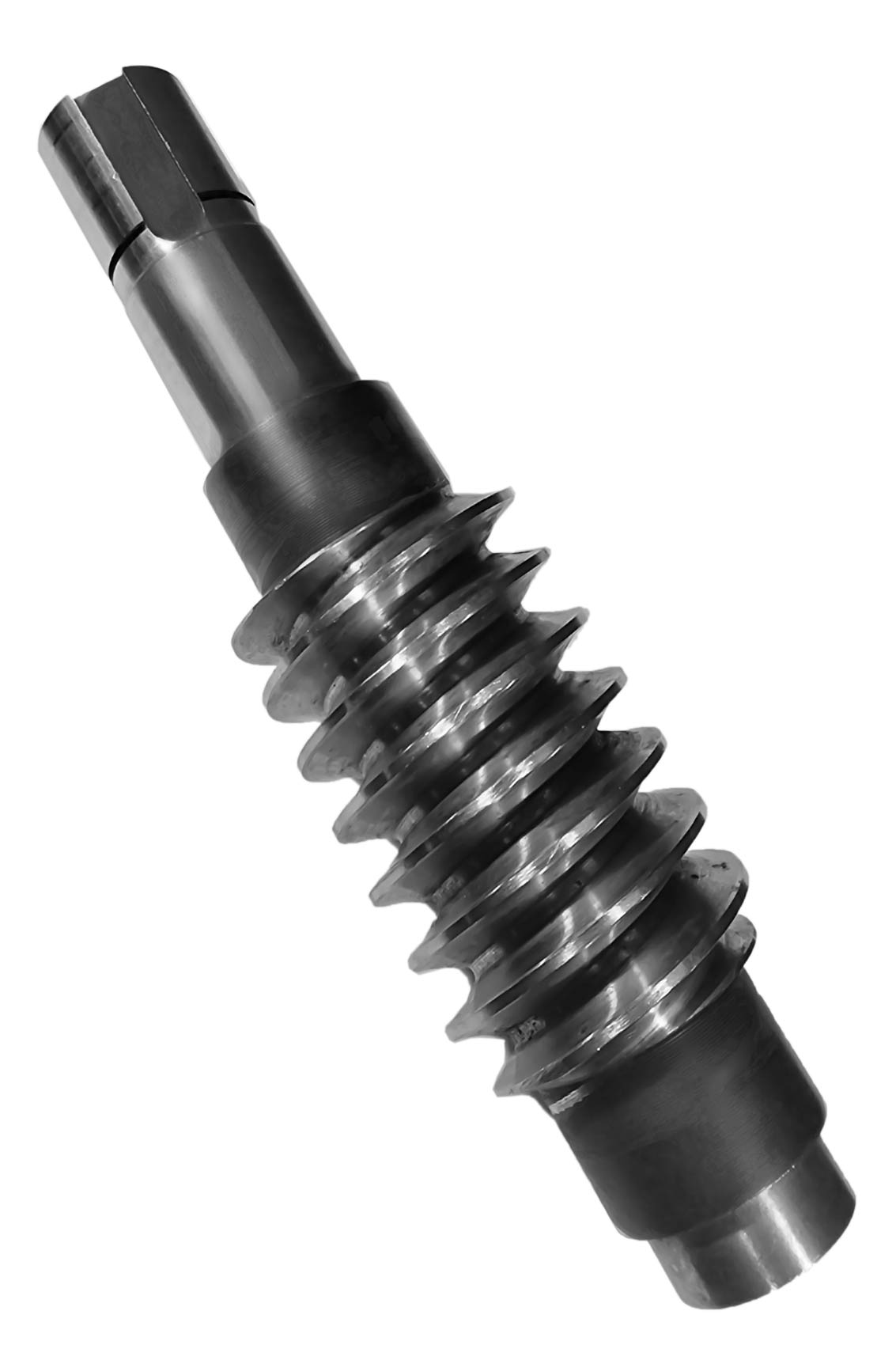

Червяк редуктора лебедки S-типа Shenxi модели 2007г. широкий
Увеличить| Логистический вес | 0,6 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | SHENXI | |
| Условное обозначение | 800.6-24 | |
| Материал изделия | Высокоуглеродистая сталь | |
| Тип | Цилиндрический двухзаходный | |
| Диаметр | 44 | мм |
| Шаг зуба | 9,5 | мм |
| Высота | 178 | мм |
| Тип редуктора | S-тип | |
| Страна происхождения | КНР |
Артикул 010-02222322.
Червяк широкий редуктора лебедки LTD S-типа имеет парт-номер 800.6-24 по схеме производителя. Имеет двухзаходное строение, материал высокоуглеродистая закаленная сталь.
Тип цилиндрический. Направление линии витка правое. Шаг зуба 9,5 мм. Длина нарезной части 72 мм, диаметр нарезной части 44 мм. Диаметр оси нижней опоры 25 мм, диаметр оси верхней опоры 25 мм, диаметр оси муфтово-шпоночного соединения с центробежным тормозом 24 мм. Шпоночный паз 8,0х30 мм. Пространственное положение червяка вертикальное боковое.
Работая в червячной паре (передаче) первой ступени понижения оборотов редуктора, посредством муфтово-шпоночного соединения через центробежный тормоз приводится во вращение ротором электродвигателя и передает червячному колесу вращающий момент с переводом его из вертикального вращения в горизонтальное.
