Скобы и оголовки консолей подъёмников ZLP

Элементы консолей люлек ZLP: скобы и оголовки

Скобы и оголовки служат для закрепления в системе консоли соответствующих канатов (тросов).

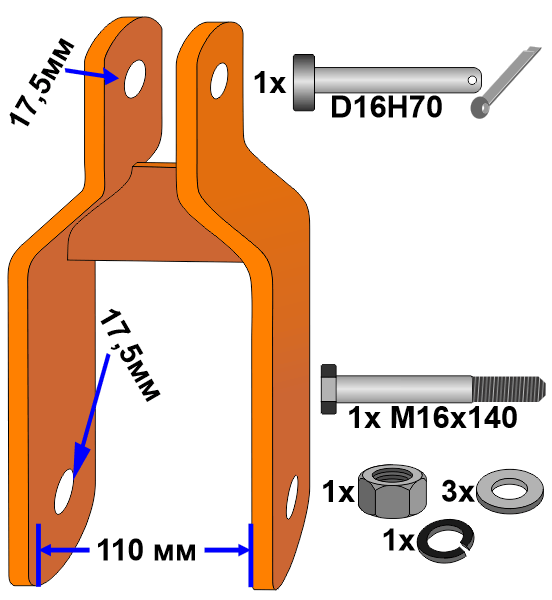

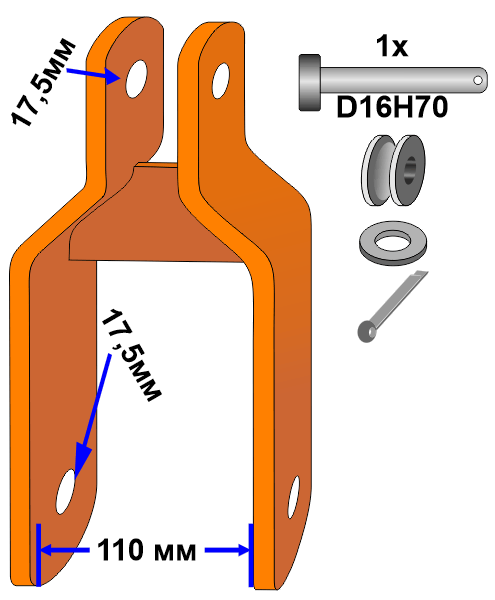

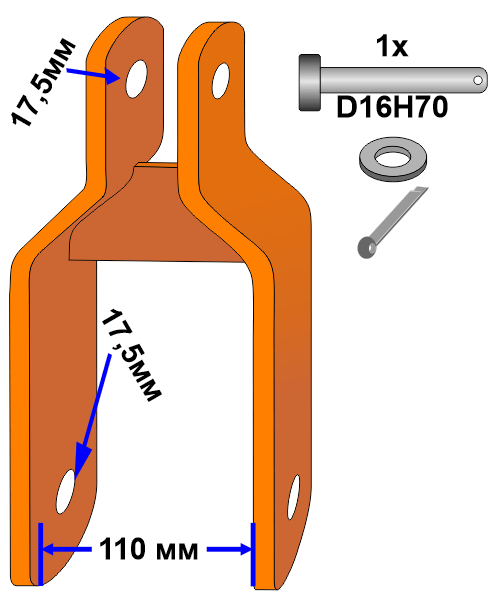

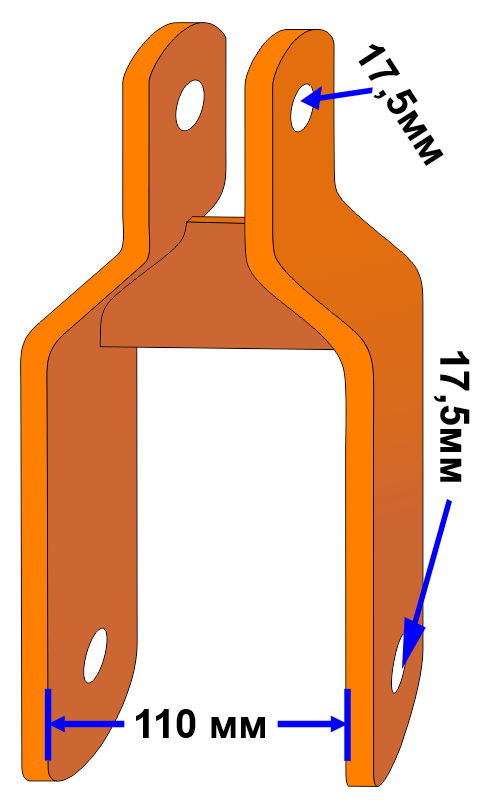

Скобы, как правило, используются для крепления стяжных (вантовых) канатов. Со стороны широкого зева они крепятся к балкам при помощи болтового соединения, а со стороны узкого зева соединяются либо с роликом, либо с талрепом при помощи круглого штифта (пальца) с отверстием под шплинт. Продаются в различных комплектациях: без оснастки, с пальцем под шплинт, а также с пальцем и роликом. Материал ролика для заделки на нем конца вантового каната может быть любым - пластик или металл, большой разницы для нормального функционирования системы натяжения ванта это не имеет.

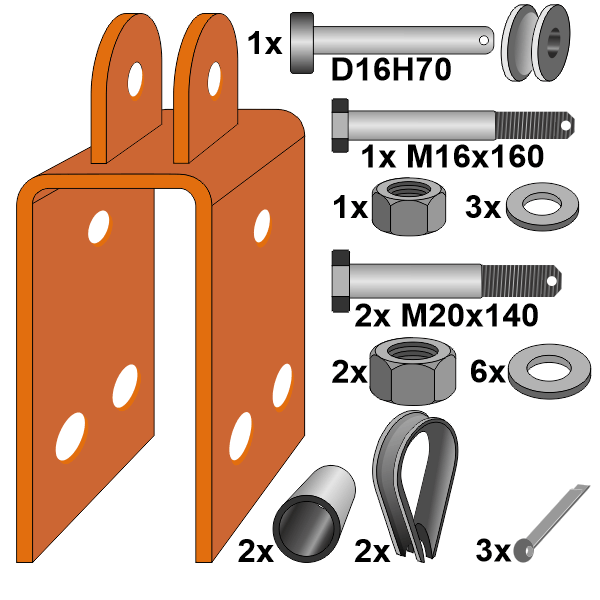

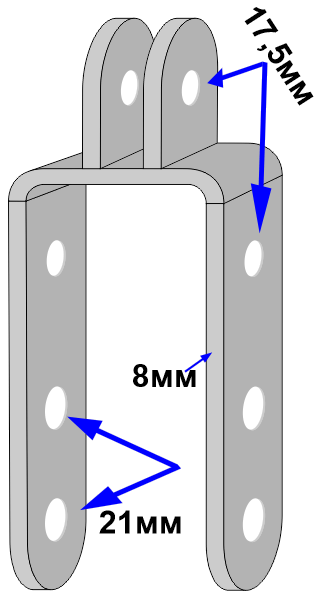

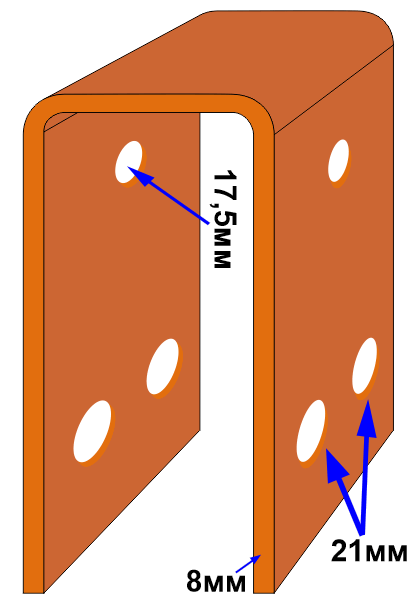

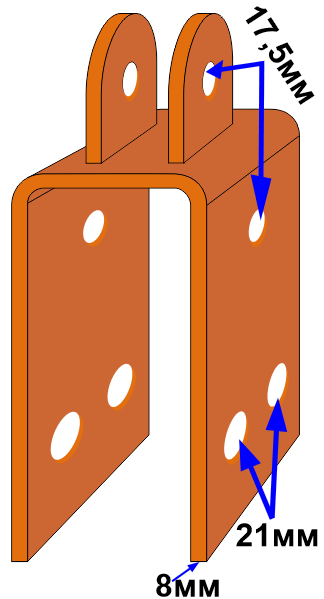

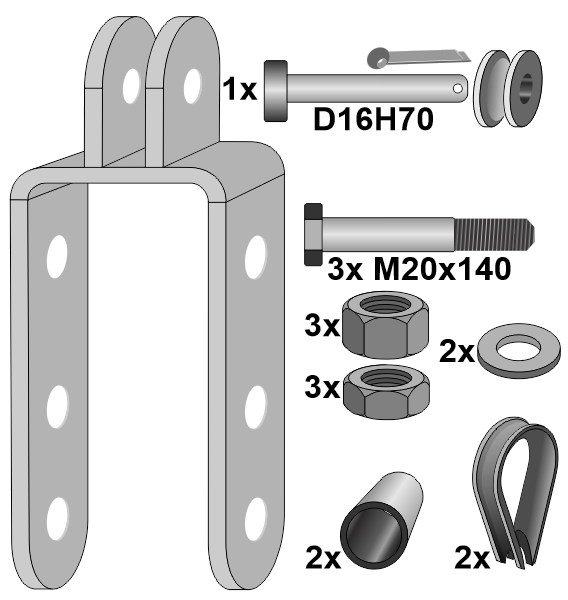

Оголовки предназначены для закрепления (заделки) на них верхних концов подъемных и предохранительных канатов подъёмника. Это наиболее ответственный узел консоли, прямо влияющий на безопасность людей, поэтому к качеству изготовления и материалу оголовков предъявляются очень высокие требования. Минимально возможная толщина стали для надвижного оголовка - 6 мм, а для накладного - 8 мм. На каждый оголовок крепится по одному подъемному и предохранительному канату. Для этой цели оголовки оснащаются болтами с коушами и компенсационными трубками. Продаются как в оснащенном состоянии, так и без оснастки.

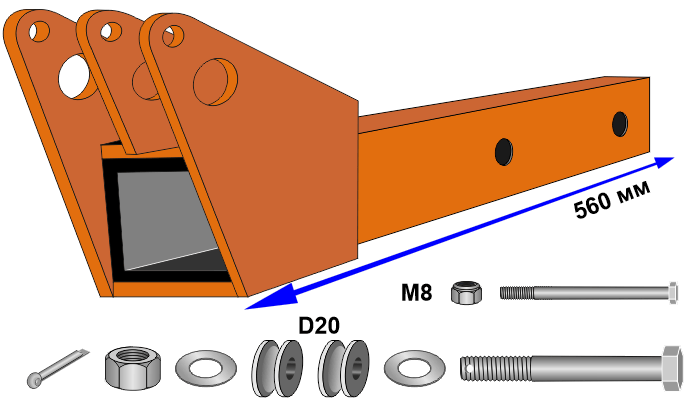

Скобы и оголовки различаются внешними размерами, присоединительными отверстиями, а также способом установки на балку - типом. Так, например, существуют оголовки Н-типа, сочетающие в себе и систему крепления основных канатов, и ролик для заделки ванта. Вместе с тем, довольно широко используются оголовки П-типа, но при этом для установки ванта вам потребуется дополнительная скоба с роликом. Типов оголовков обычно различают три: накладной, который накладывается на балку сверху, надвижной (или О-типа), который надвигается на балку с торца, и телескопический, который задвигается во фронтальную балку с ее торца.

Если вы не можете найти нужную вам деталь консоли или сомневаетесь в будущей совместимости приобретаемой запчасти, свяжитесь с нами - мы подробно проконсультируем вас и подберём замену или изготовим оголовок, скобу под ваши требования.
