Контргрузы консолей и пригрузы тросов

Контргрузы (балласт) предназначены для уравновешивания нагрузки, создаваемой на переднюю опору консоли весом подвешенной на ней корзиной подъёмника ZLP. В целях расчета нагрузки к весу корзины вместе с установленными на ней агрегатами и находящимися внутри рабочими и строительными материалами в соответствии с установочной высотой подъемника должен быть добавлен вес канатов, силового кабеля и вес пригрузов.

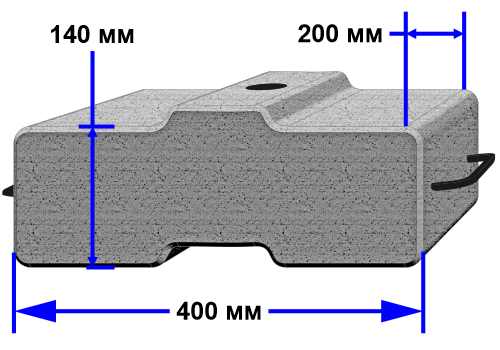

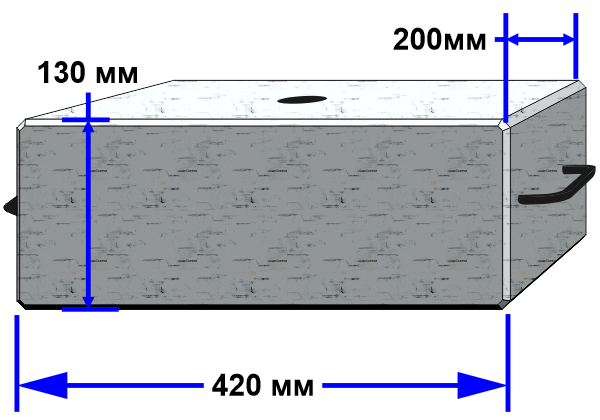

Большинство контргрузов представляют собой бетонный или чугунный блок в форме параллелепипеда. Наиболее распространенный вес контргрузов - 25 кг. Такой вес является рациональным для ручного перемещения по строительной площадке и удобен при математических расчетах балласта консоли. Контргрузы в необходимом для балансировки консоли количестве устанавливаются на штанги ее задней опоры.

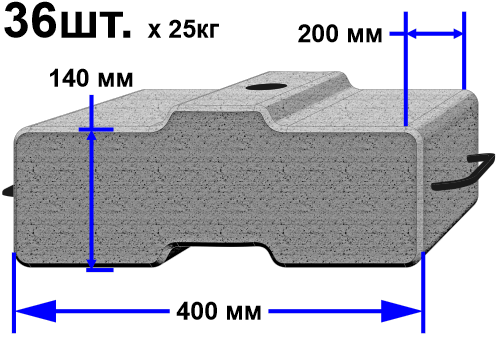

Для стандартной люльки ZLP 630 и обычной консоли с вылетом до 1,7 метра требуется 36 контргрузов по 25 кг (900 кг общего веса). С увеличением грузоподъемности люльки (для моделей ZLP800, ZLP1000 и т.д.), а также при уменьшении расстояния от передней опоры консоли до задней, для обеспечения паспортной устойчивости консоли требуется увеличение количества контргрузов, помещаемых на ее заднюю опору.

Пригрузы канатов (тросов) призваны обеспечивать их необходимое постоянное рабочее преднатяжение, для чего они подвешиваются к свободным нижним концам подъемных и предохранительных канатов на расстоянии 10-15 см от нулевой отметки (уровня старта подъема корзины).

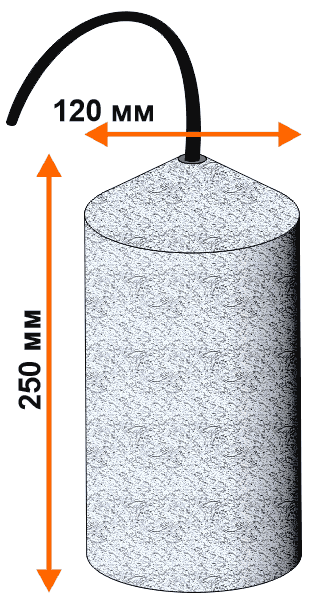

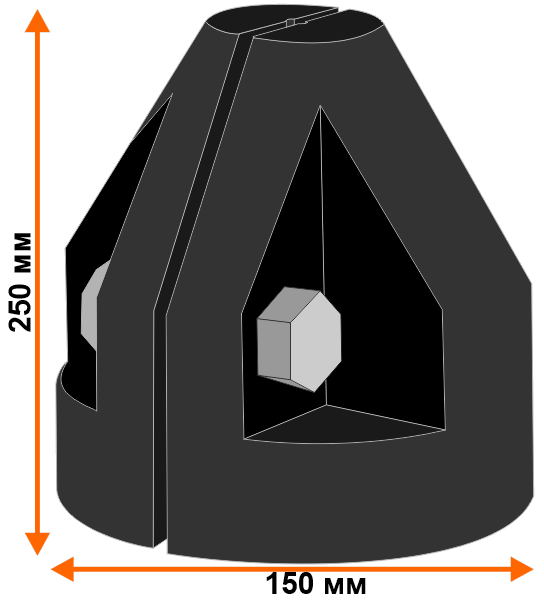

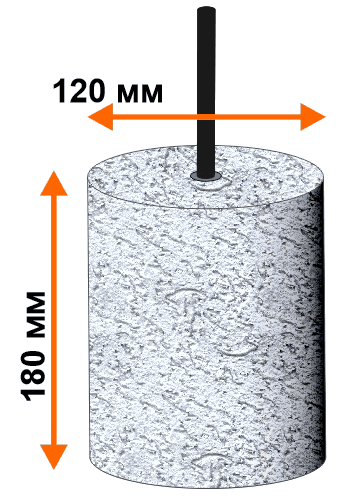

Пригрузы, как и контргрузы, различаются материалом изготовления (бетон, чугун) и способом крепления на трос. Приемлемым считается вес пригруза от 5 до 10 кг (в расчете на один канат). Меньший вес будет плохо выполнять свою функцию, а больший приведет к повышенному износу редукторов, ловителей и канатов. Для люльки ZLP с двумя точками подвеса требуется четыре одинаковых пригруза: два для подъемных канатов и два для предохранительных. Допускается установка одного пригруза весом 10-14 кг на оба каната (подъемный и предохранительный) одновременно - такое техническое решение, например, характерно для подъемников производства Shenxi.
