Балки консолей подъёмников ZLP

Элементы консолей люлек ZLP: балки

Балки консоли подъемников формата ZLP формируют ее горизонтальный луч, составленный, как правило, из трех вложенных друг в друга балок: фронтальной, средней и задней. Благодаря телескопической системе соединения и множественным отверстиям, балки позволяют в широких пределах регулировать и общую длину консоли, и расстояние от фронтальной до задней опоры, и вылет фронтальной балки.

На свободный конец фронтальной балки устанавливается оголовок, служащий для закрепления подъемного и предохранительного каната, поэтому на фронтальную балку воздействует основная нагрузка со стороны подвесной платформы. И именно поэтому требуется система разгрузки этой балки, которая реализуется при помощи одиночного (для стандартных балок) или двойного (для удлиненных балок) вантового троса.

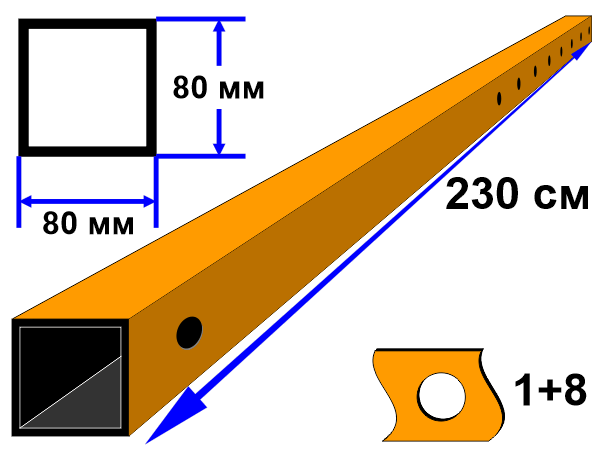

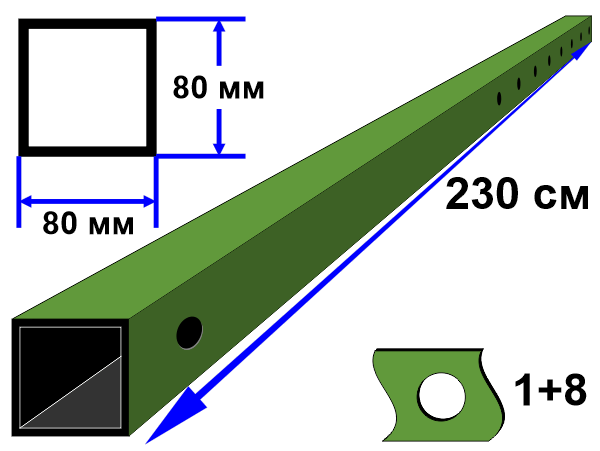

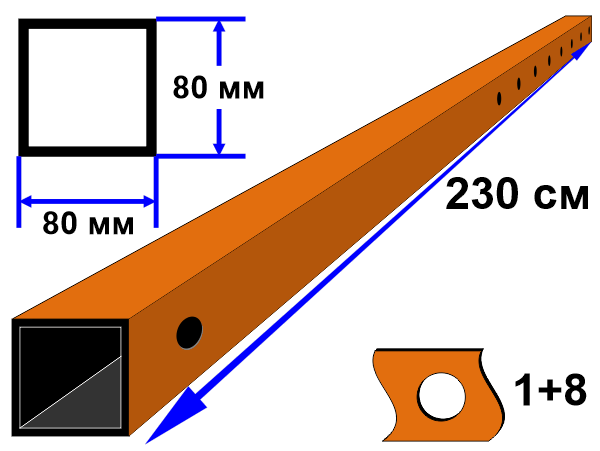

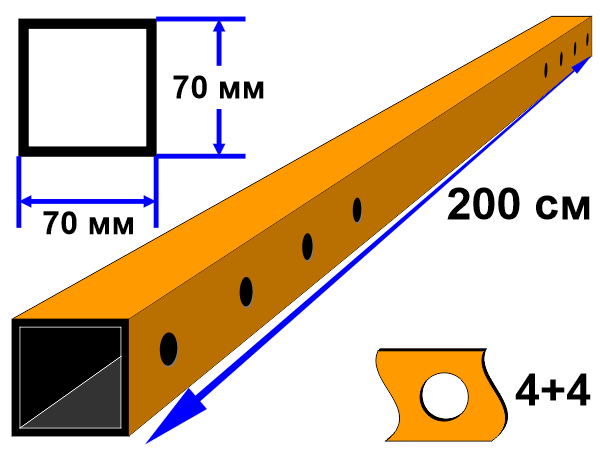

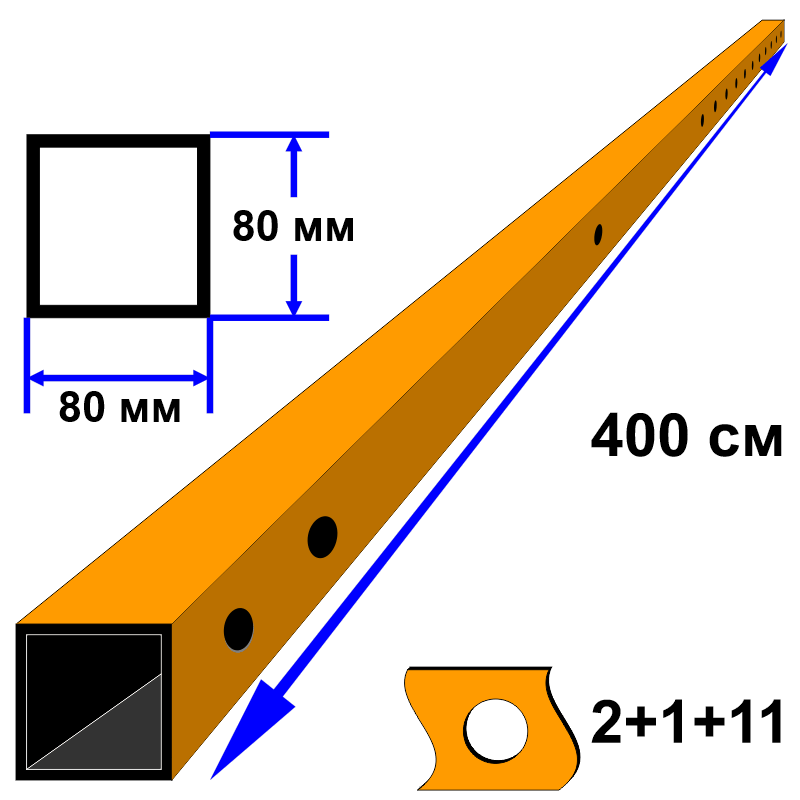

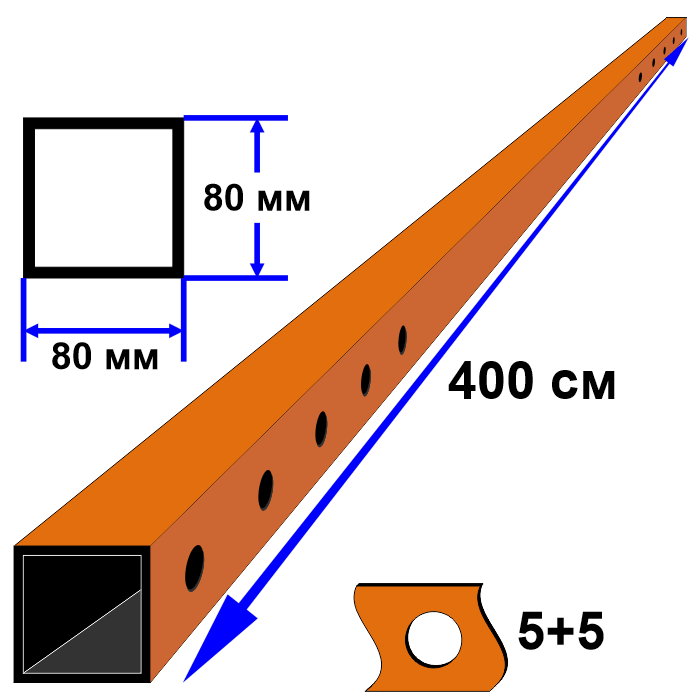

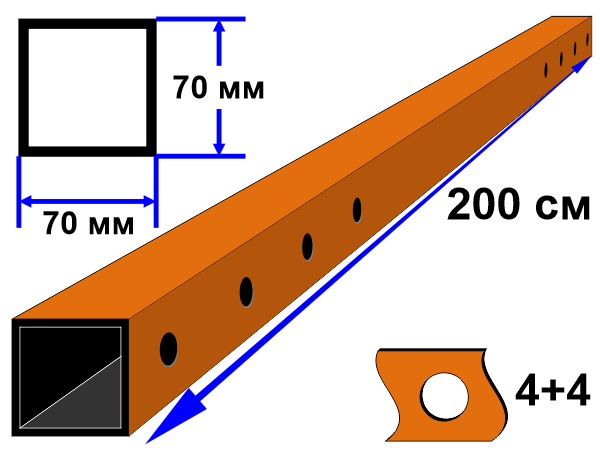

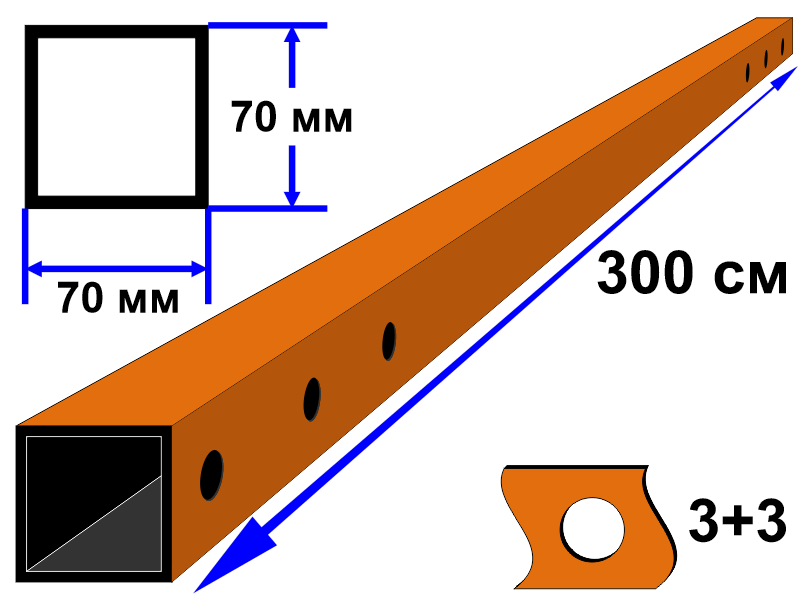

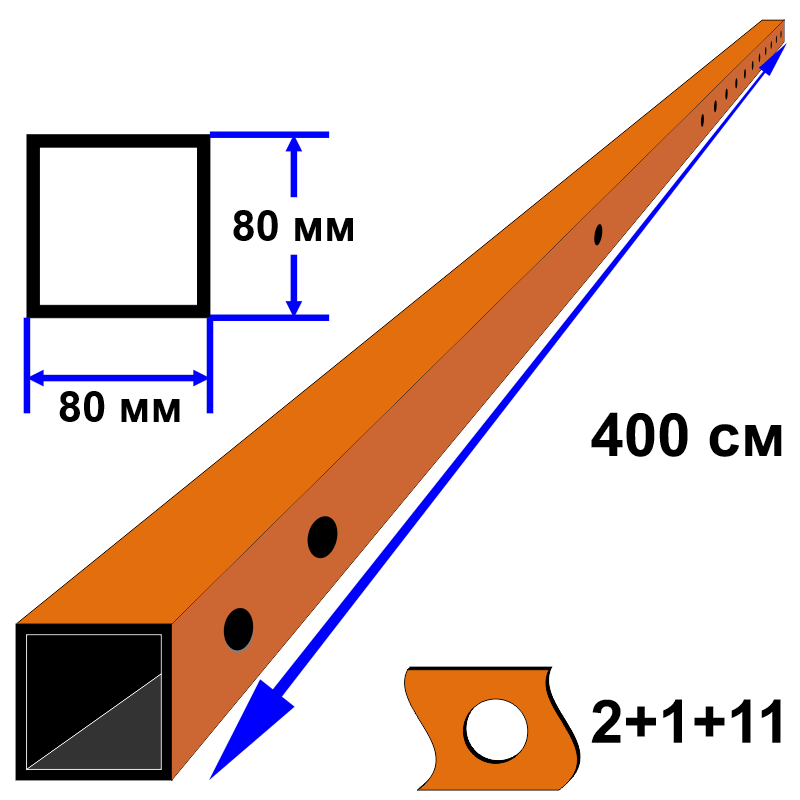

Наиболее распространенные форматы балок 80х80 мм (для фронтальной и задней балки) и 70х70 мм (для средней балки). Тем не менее, балки консолей разных производителей могут различаться как профилем, так и длиной, а также числом, диаметром и шагом отверстий. При подборе нужной замены безусловно нужно учитывать параметры совместимости. Так, например, консоль Little Swan построена из фронтальной и задней балки размера 76х76 мм, а средняя балка имеет размер 86х86 мм. А балки консоли подъемника IVY и вовсе имеют размеры 110х50 мм и 120х60 мм соответственно.

Если Вы не можете найти нужную вам балку или затрудняетесь с определением ее параметров, свяжитесь с нами - мы проконсультируем вас и подберём адекватную замену или изготовим балку под вашу консоль, по вашим размерам.
