Переключатель пакетный на три положения I-O-II, тип LW5-16/2 Ebasee
Увеличить| Логистический вес | 0,4 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | EBASEE | |
| Материал изделия | Металл+пластик | |
| Напряжение в цепи управления | 380 | В |
| Номинальный ток | 2,6 | А |
| Количество контактов | 4 | |
| Сочетание контактов | 4НЗ | |
| Способ подключения | Винтовой | |
| Способ монтажа | Винтами на щитовую панель | |
| Установочно-присоединительные размеры | 4 отв. D5,5 ⊞ 55х55 мм | |
| Страна происхождения | КНР |
Артикул 020-04100912.

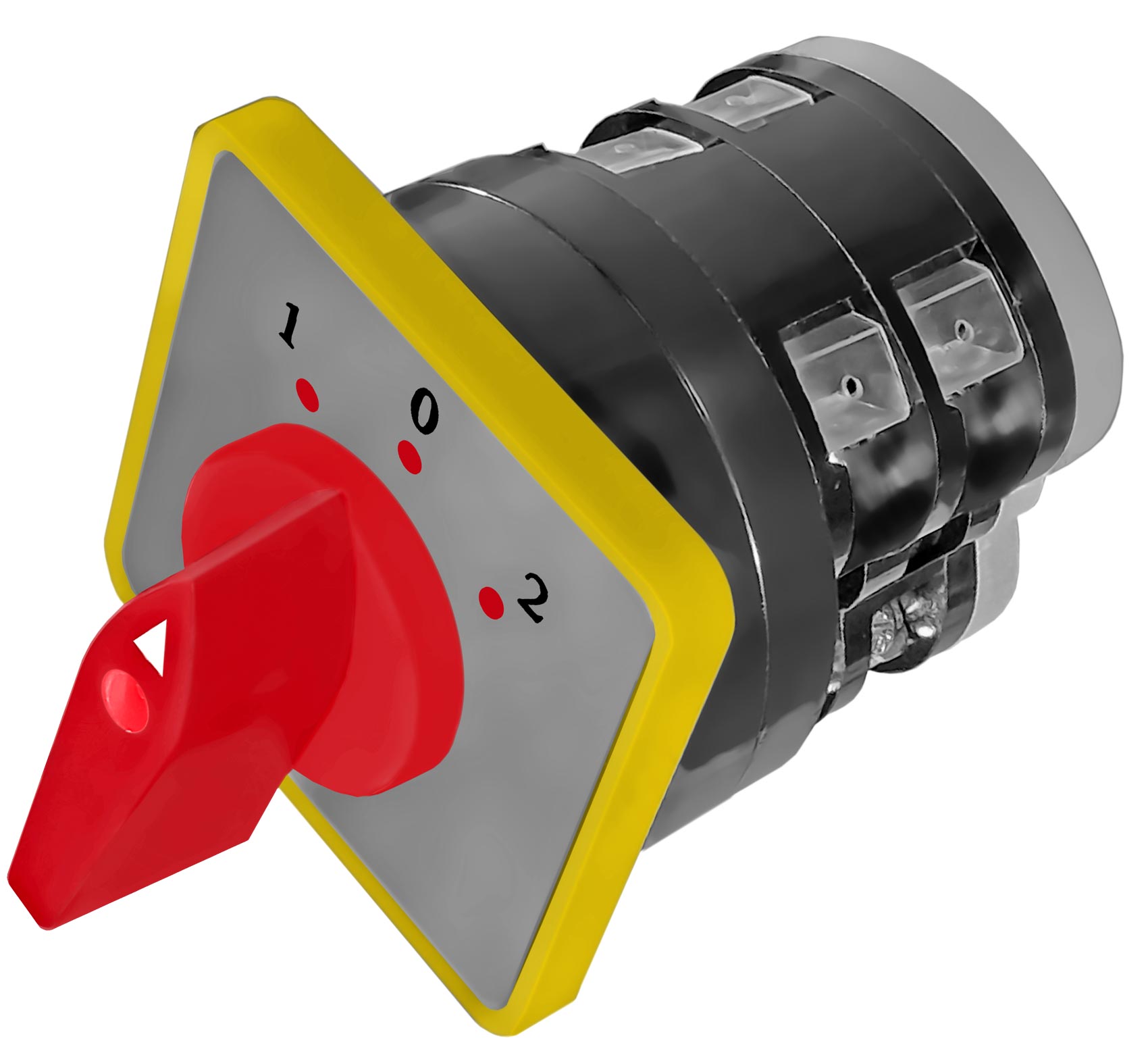

Пакетный кулачковый переключатель LW5-16 торговой марки Ebasee на три положения имеет две платы с двумя коммутируемыми парами контактов на каждой.
Исходная диаграмма коммутации следующая: в положении О все независимые пары контактов нормально замкнуты, в положении I или II контакты, в сторону которых ручка повернута, остаются замкнутыми, а остальные контакты размыкаются.
Переключатель находит широкое применение в щитах управления двухподвесных фасадных подъемников формата ZLP, а также в иных устройствах, приводящихся в движение двумя электродвигателями, для которых требуется совместное и раздельное управление.
Монтируется обычно на лицевую поверхность (дверцу) щита управления. Имеет декоративную накладку с указателями положения ручки переключателя. Для установки требуется 4 отверстия под винты М5 в вершинах креста 55х55 мм, отверстие под ось должно иметь диаметр не менее 15 мм.
