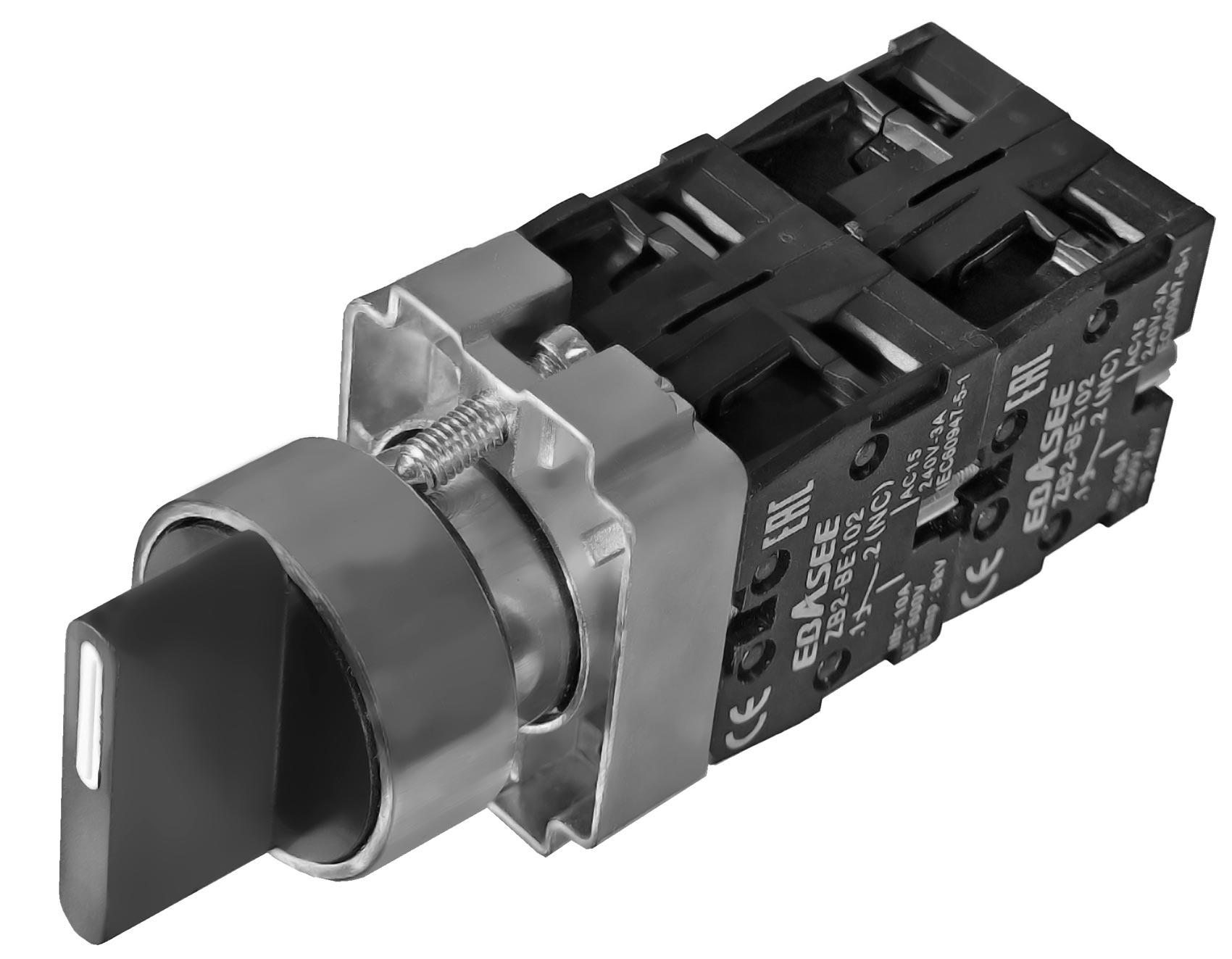

Переключатель компонентный на три положения I-O-II, тип EBSA2, d22, 2P2NC
Увеличить| Логистический вес | 0,12 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | EBASEE | |
| Материал изделия | Металл+пластик | |
| Диаметр установочный | 22 | мм |
| Напряжение в цепи управления | 240 | В |
| Номинальный ток | 3 | А |
| Количество контактов | 4 | |
| Сочетание контактов | 4НЗ | |
| Способ подключения | Винтовой | |
| Способ монтажа | Винты с коническим концом | |
| Страна происхождения | КНР |
Артикул 020-04100906.
Компонентный переключатель серии EBSA2 (аналог LAY5) торговой марки Ebasee на три положения имеет четыре нормально замкнутых контакта типа ZB2.
Исходная диаграмма коммутации следующая: в положении О все контакты нормально замкнуты, в положении I или II контакты, в сторону которых ручка повернута, остаются замкнутыми, а противоположные контакты размыкаются.
Переключатель находит применение в щитах управления двухподвесных фасадных подъемников формата ZLP, а также в иных устройствах, приводящихся в движение двумя электродвигателями, для которых требуется совместное и раздельное управление.
Монтажная колодка и обойма головки переключателя изготовлены из ЦАМ сплава, корпуса дополнительных контактов выполнены из негорючего пластика. Клеммы подключения проводников винтовые, с гальванической защитой.
Монтаж на щитовую панель осуществляется при помощи винтов монтажной колодки с коническим концом.
