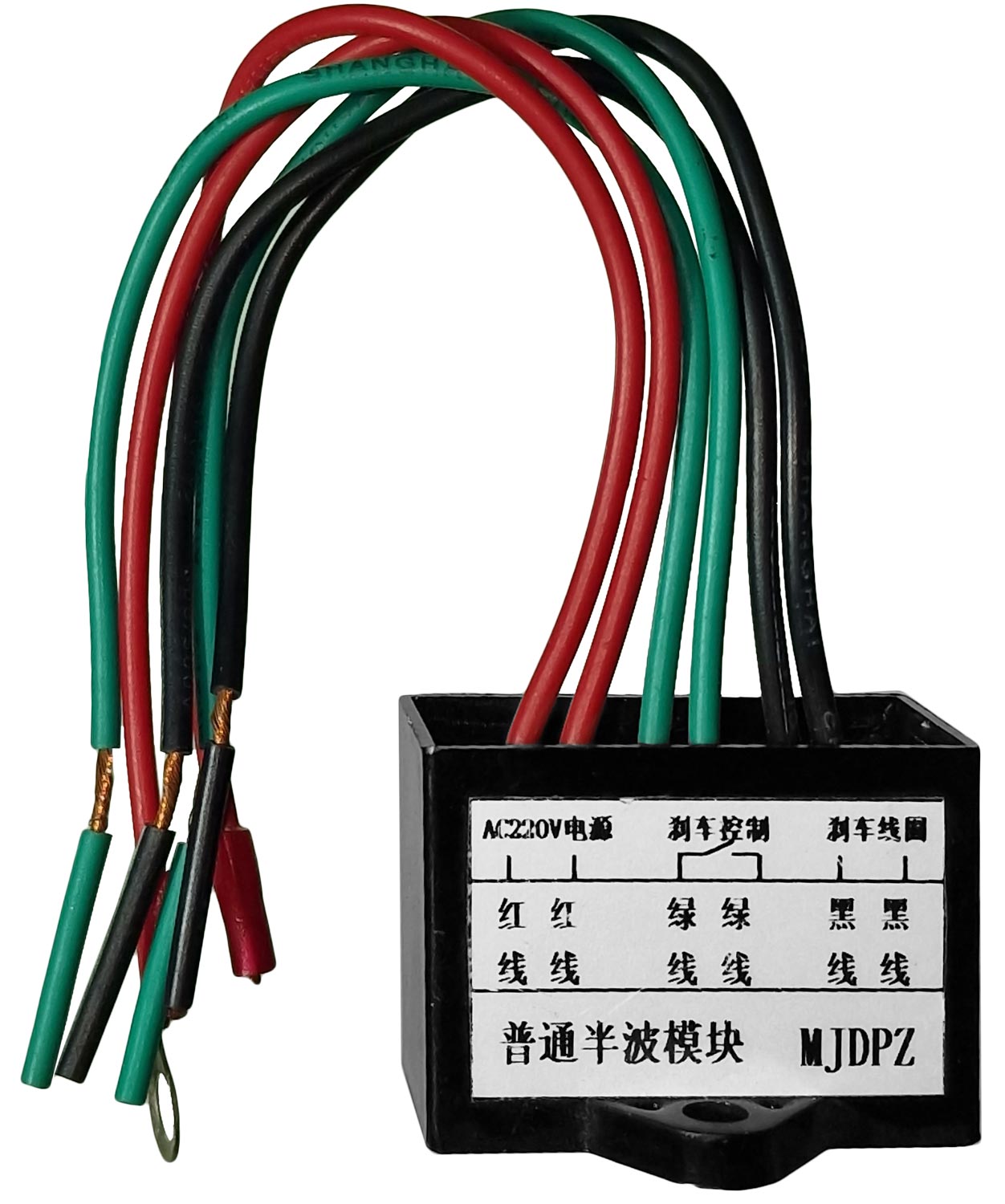

Выпрямитель электромагнитного тормоза шестипроводной с защитой
Увеличить| Логистический вес | 0,055 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | LITTLE SWAN | |
| Назначение | Для электродвигателя | |
| Тип | Выпрямитель | |
| Ширина | 42 | мм |
| Толщина | 30 | мм |
| Высота | 30 | мм |
| Напряжение питающей цепи | до 250 | В |
| Напряжение в цепи управления | 95-100 | В |
| Максимальный допустимый ток | 3 | А |
| Количество контактов | 6 | |
| Способ монтажа | В БРНО или щит управления | |
| Страна происхождения | КНР |
Артикул 020-04100106.
Шестипроводной выпрямляющий модуль (выпрямитель) электромагнитного тормоза с выделенным ключом чаще всего встречается в архитектуре управления электродвигателей лебедок новых модернизированных строительных фасадных подъемников формата ZLP марки Little Swan. Тем не менее, применение данного выпрямителя универсальное. Чтобы правильно интегрировать его в вашу цепь управления электродвигателем, воспользуйтесь прилагаемой схемой подключения.
Варисторная защита от перенапряжения в конструкции выпрямителя имеется. Тем не менее, дополнительная защита электромагнитного тормоза от перегрузки будет совсем не лишней.
Если в вашем щите управления подъемником нет встроенной защиты цепи питания довольно дорогостоящего электромагнита от скачков напряжения, то рекомендуется защитить его путем установки дополнительного модуля в виде предохранителя на 1-2А в соответствующем держателе.

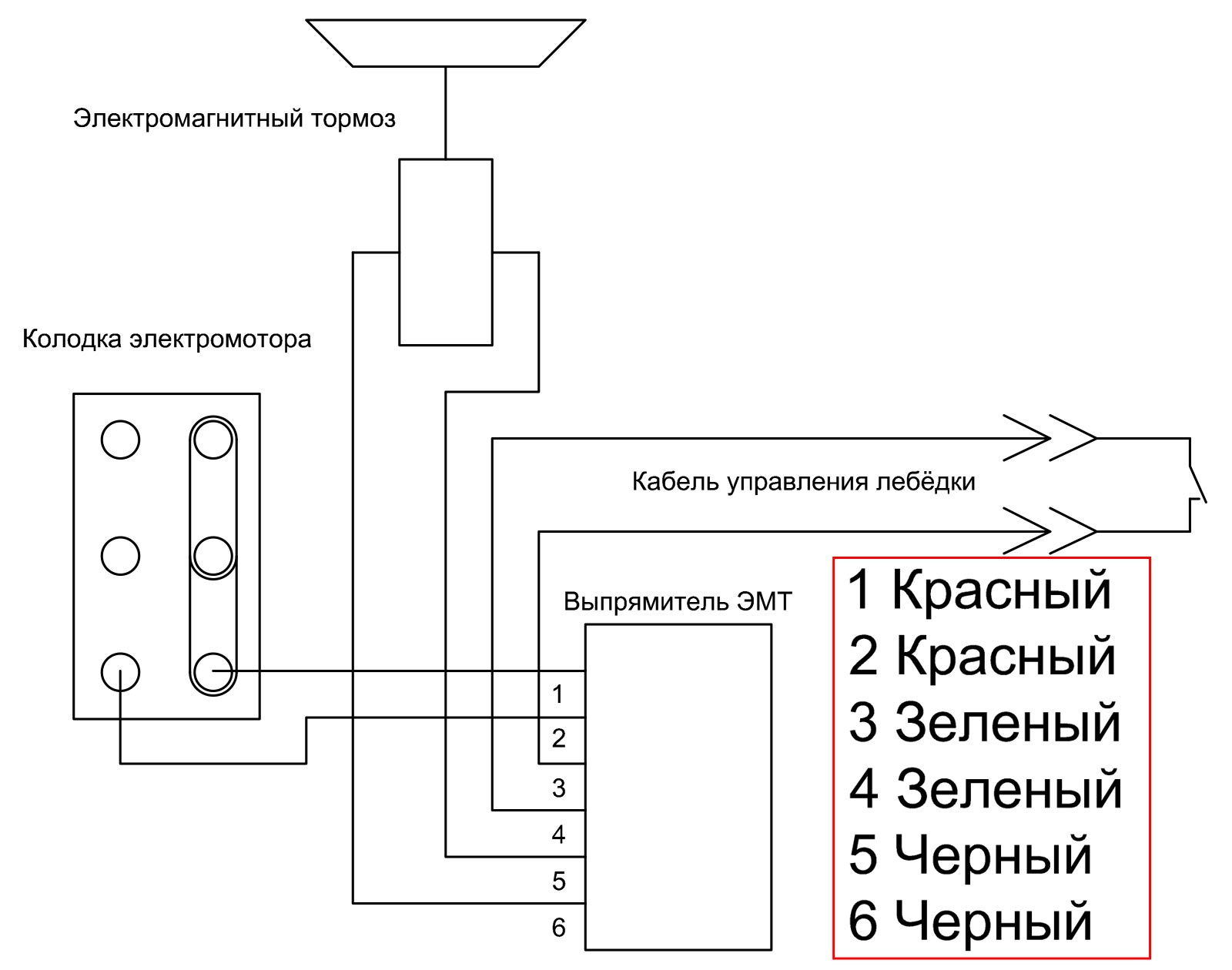

Схема
