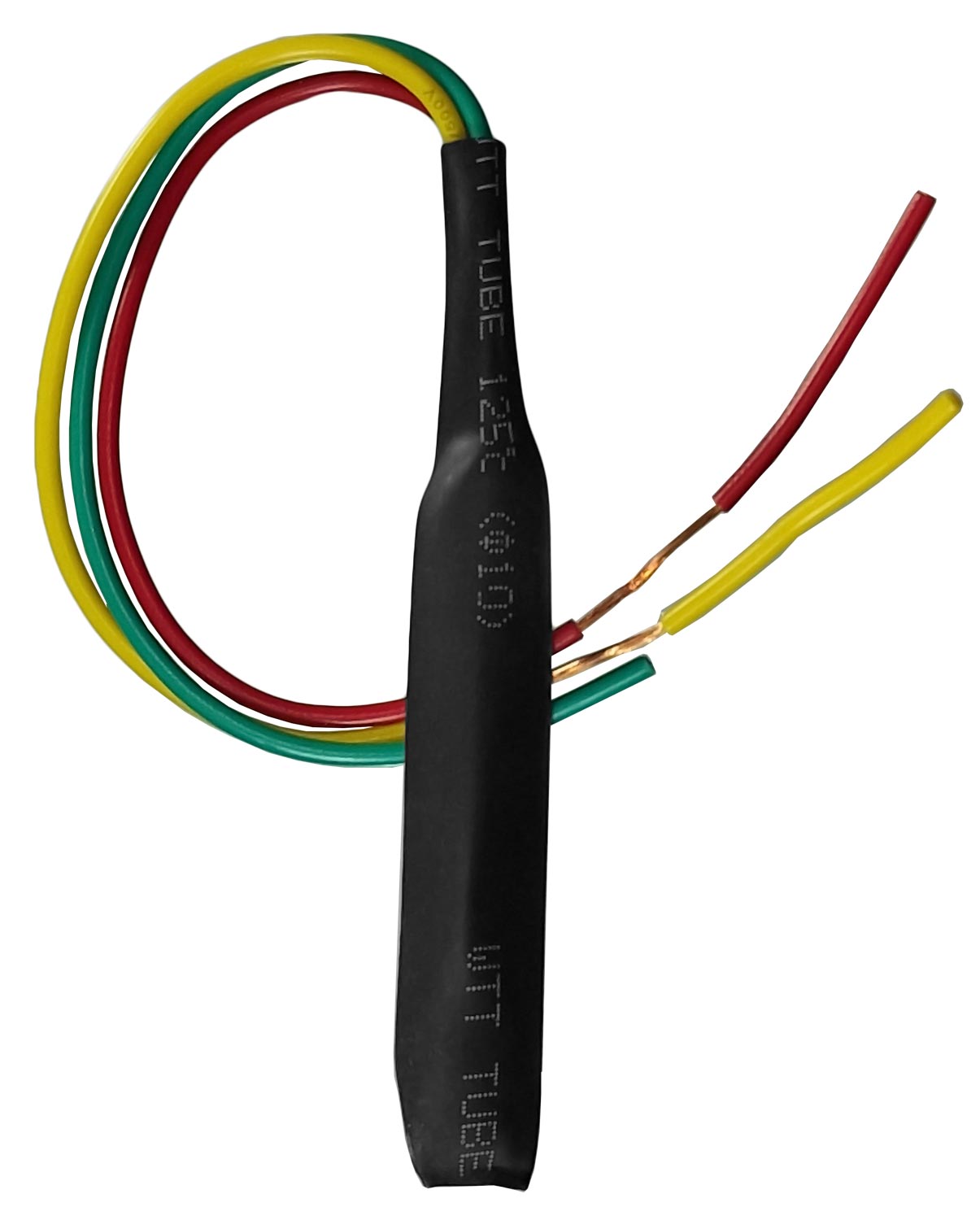

Выпрямитель электромагнитного тормоза трехпроводной ТУТ-100/15
Увеличить| Логистический вес | 0,01 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | SHENXI | |
| Назначение | Для электродвигателя | |
| Тип | Выпрямитель | |
| Длина | 100 | мм |
| Толщина | 15 | мм |
| Напряжение питающей цепи | до 250 | В |
| Напряжение в цепи управления | 95-100 | В |
| Максимальный допустимый ток | 3 | А |
| Количество контактов | 3 | |
| Способ монтажа | В коробку БРНО электродвигателя | |
| Страна происхождения | КНР |
Артикул 020-04100101.
Трехпроводной выпрямляющий модуль (выпрямитель)электромагнитного тормоза чаще всего встречается в архитектуре управления электродвигателей лебедок строительных фасадных подъемников формата ZLP марки Shenxi. Тем не менее, применение данного выпрямителя универсальное. Чтобы правильно интегрировать его в ваш электродвигатель, воспользуйтесь прилагаемой схемой подключения.
Внимание!
Обыкновенный диодный мост не может заменить модуль выпрямителя ЭМТ по своему функционалу! В случае кустарного применения классического диодного моста в качестве выпрямителя для электромагнитного тормоза вы в лучшем случае вызовете срабатывание защиты (предохранитель, автомат), а в худшем - выведете катушку магнита из строя, а попросту - сожжете ее.Варисторная защита от перенапряжения в конструкции выпрямителя отсутствует. Дополнительная защита электромагнитного тормоза от перегрузки крайне желательна. При ее отсутствии риск выхода электромагнита из строя весьма велик.
Если в вашем щите управления подъемником нет встроенной защиты цепи питания довольно дорогостоящего электромагнита от скачков напряжения, то требуется защитить его путем установки дополнительного модуля в виде предохранителя на 1-2А в соответствующем держателе.

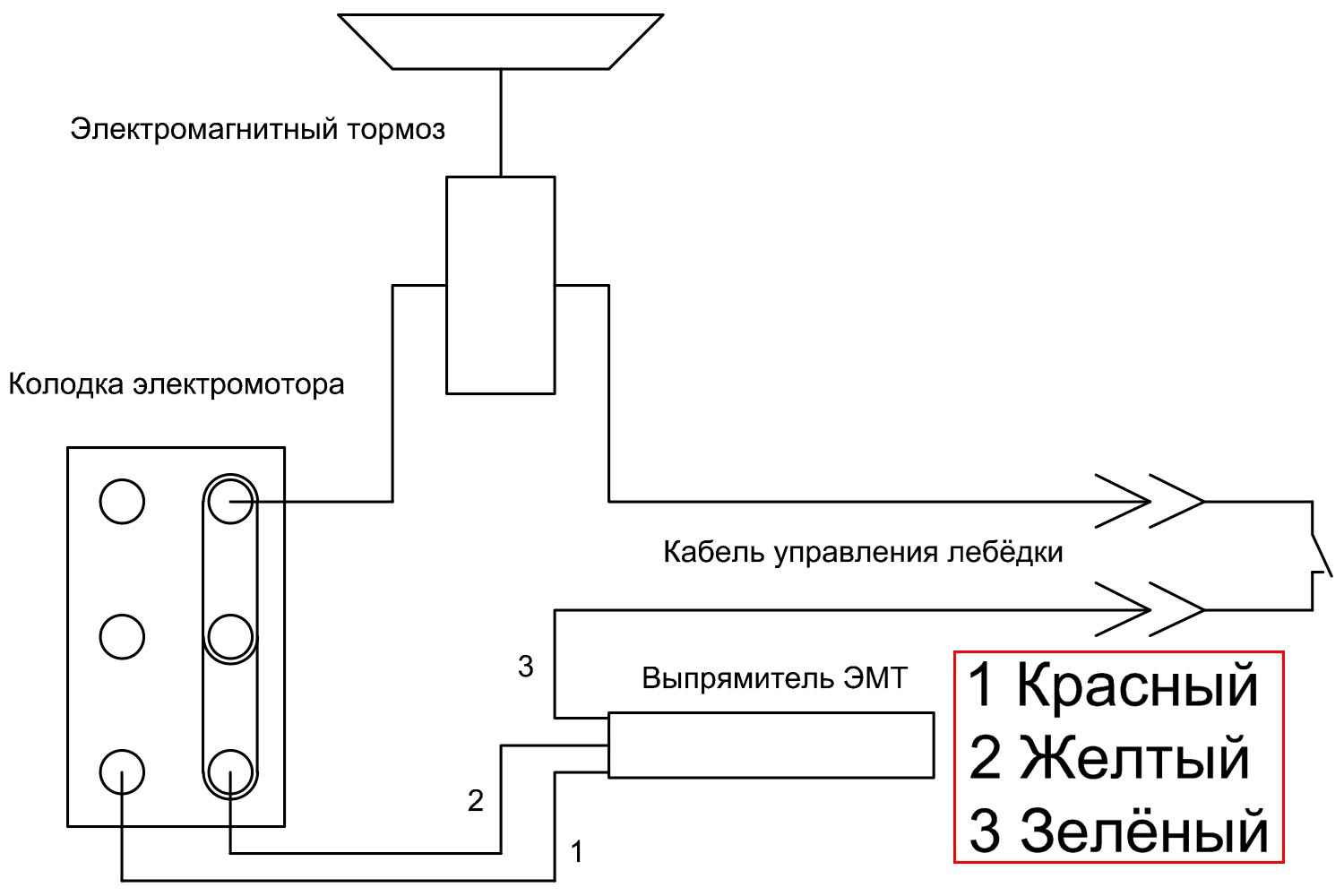

Схема
