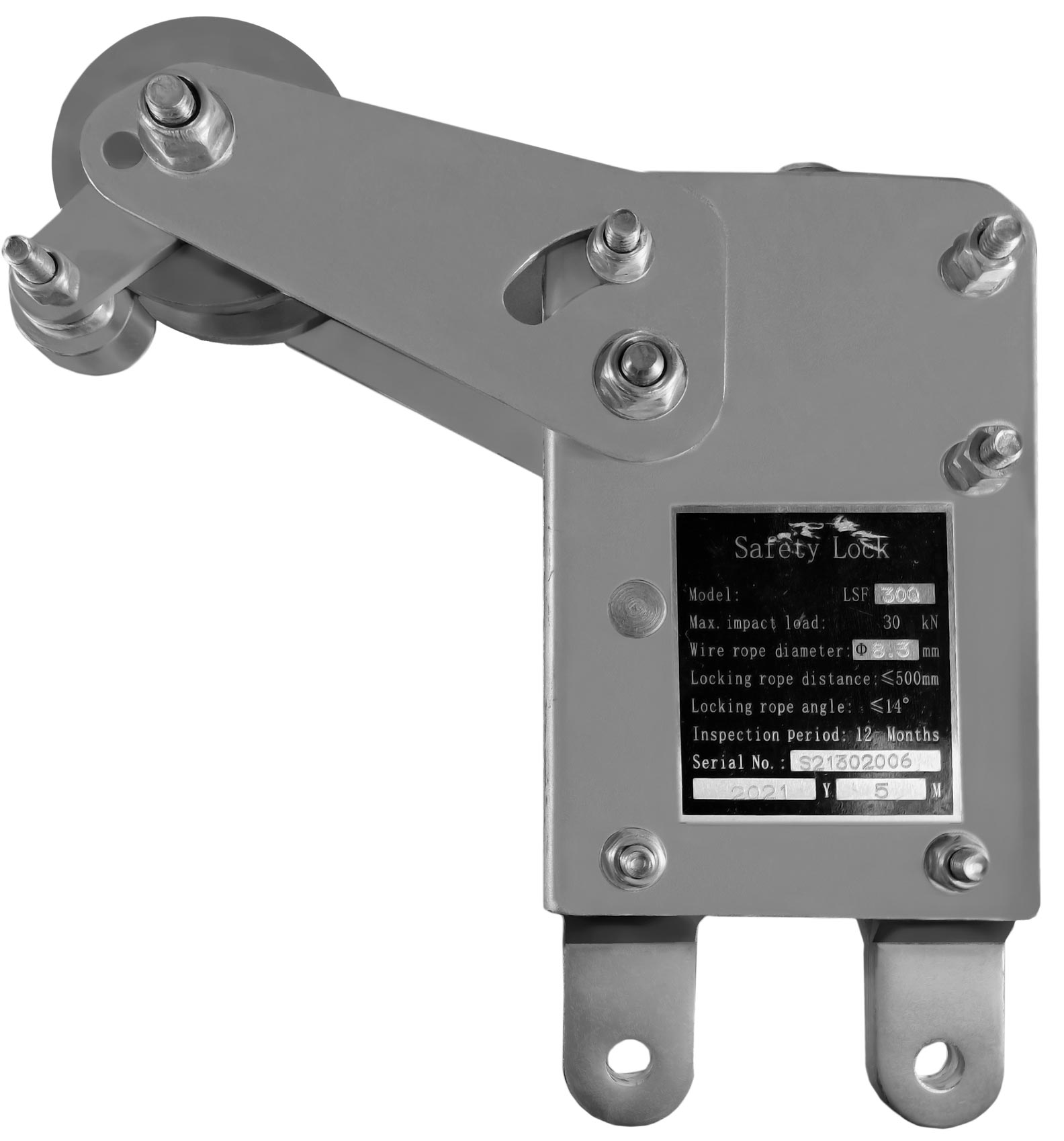

Ловитель (аварийный тормоз) 12/77-I подъемника ZLP Little Swan, 30 кН, 8,3 мм (2021)
Увеличить| Логистический вес | 5 | кг |
| Логистический объём | 0,004 | м³ |
| Марка (бренд) | LITTLE SWAN | |
| Диаметр каната | 8,3 | мм |
| Тип ловителя | LSF30Q | |
| Толщина крепления ловителя | 12 | мм |
| Допустимая ударная нагрузка | 30 | кН |
| Тип тормозного механизма | Колодочный | |
| Установочно-присоединительные размеры | 2 отв. d12 мм | |
| Шаг отверстий | 77 | мм |
| Страна происхождения | КНР |
Артикул 010-04110111.
Ловитель LITTLE SWAN для троса 8,3 мм, с тонкой крепежной платформой (ногами) толщиной 12 мм, устанавливается в держак (крепление) из двух пластин на боковой установочной раме корзины фасадного подъемника формата ZLP. При этом между пластинами держака зажимается крепежная платформа ловителя, интегрированная в нижнюю часть его корпуса.
Диаметр и расположение отверстий в крепежной платформе унифицированы со всеми ловителями, имеющими конструкцию с крепежной платформой, а именно: 2 отверстия под болты диаметром 12 мм расположены с интервалом 77 мм.
На корпус ловителя устанавливается пластина крепления концевого выключателя прямой (I) формы. Установочно-присоединительные размеры: 2 отверстия под болты диаметром 8 мм с интервалом 50 мм.
Конструкция и степень разведения тормозных колодок ловителя обеспечивает его успешное и безопасное применение в работе со стальным канатом (тросом) диаметром до 8,6 мм включительно.
