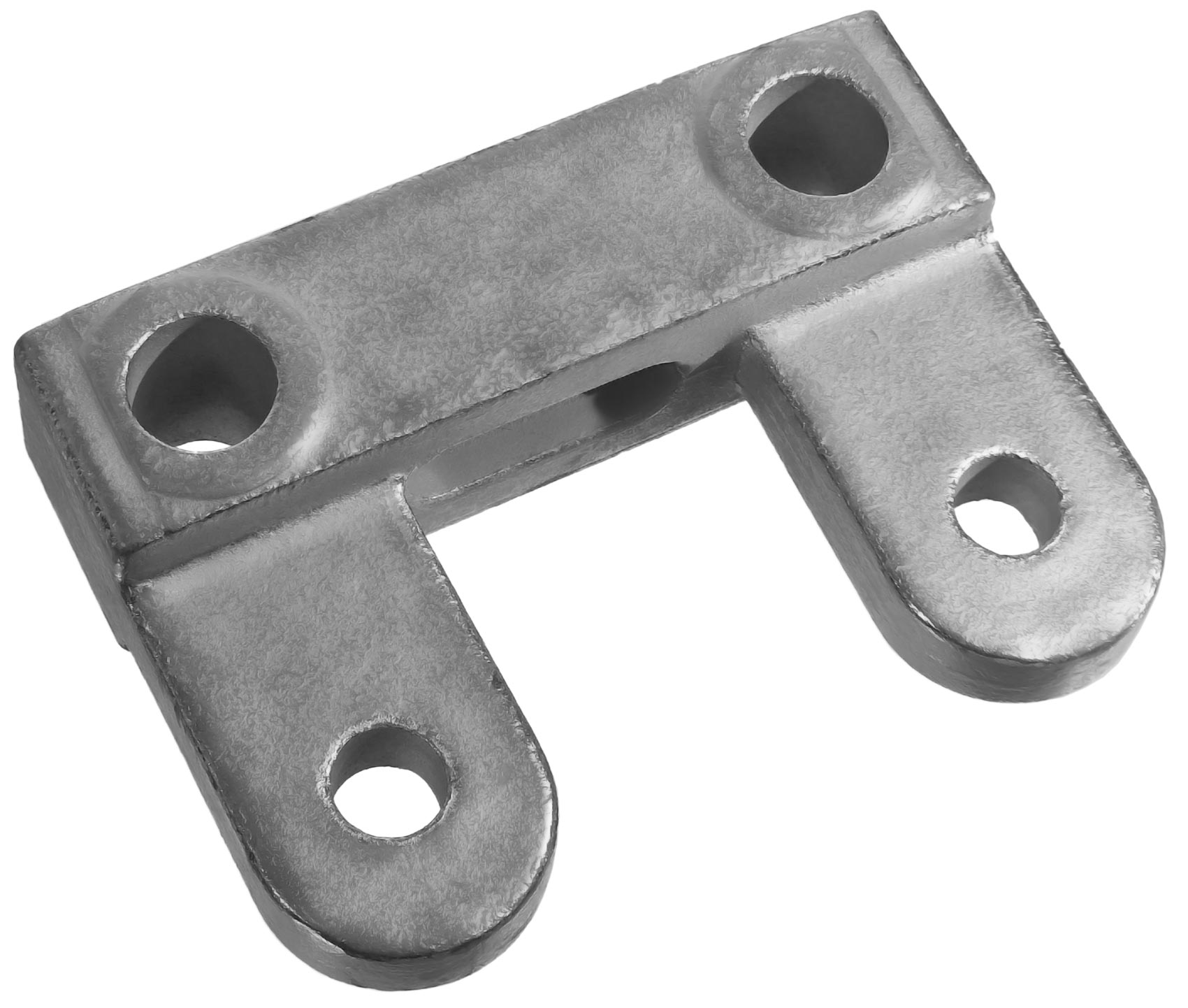

Платформа 12 мм ловителя крепежная универсальная
Увеличить| Логистический вес | 0,2 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | LITTLE SWAN | |
| Материал изделия | Чугун | |
| Антикоррозийная защита (АКЗ) | Горячее цинкование | |
| Длина | 111 | мм |
| Ширина | 30 | мм |
| Толщина | 12 | мм |
| Высота | 81 | мм |
| Межосевое расстояние | 77 | мм |
| Установочно-присоединительные размеры | 2 отв. d12 мм / 77 мм | |
| Страна происхождения | КНР |
Артикул 010-04211001.
Крепежная платформа колодочного ловителя фасадных подъемников формата ZLP применяется для установки ловителей на боковую установочную раму корзины, имеющую створ между пластинами держака 12-14 мм.
Изготавливается методом литья с последующим нанесением антикоррозийной защиты в виде цинкового покрытия.
Толщина ножек платформы 12 мм, размер основного тела 30х111 мм, интервал между крепежными отверстиями диаметром 12 мм в ножках платформы 77 мм. В теле платформы имеются отверстия d16 мм под соответствующие распорно-установочные втулки корпуса ловителя. Интервал между отверстиями по вертикали 48 мм.
В применении на различных типах и моделях ловителей платформа является относительно универсальной деталью, важно лишь убедиться в совпадении установочных размеров отверстий и габаритов платформы.
