Планка-привод со штифтом ловителя Little Swan
Увеличить| Логистический вес | 0,15 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | LITTLE SWAN | |
| Материал изделия | Оцинкованная сталь | |
| Длина | 156 | мм |
| Ширина | 65 | мм |
| Толщина | 4,5 | мм |
| Межосевое расстояние | 32 | мм |
| Профиль | Пятиугольный, скругленный | |
| Установочно-присоединительные размеры | Квадрат 11х11 мм | |
| Страна происхождения | КНР |
Артикул 010-04210902.

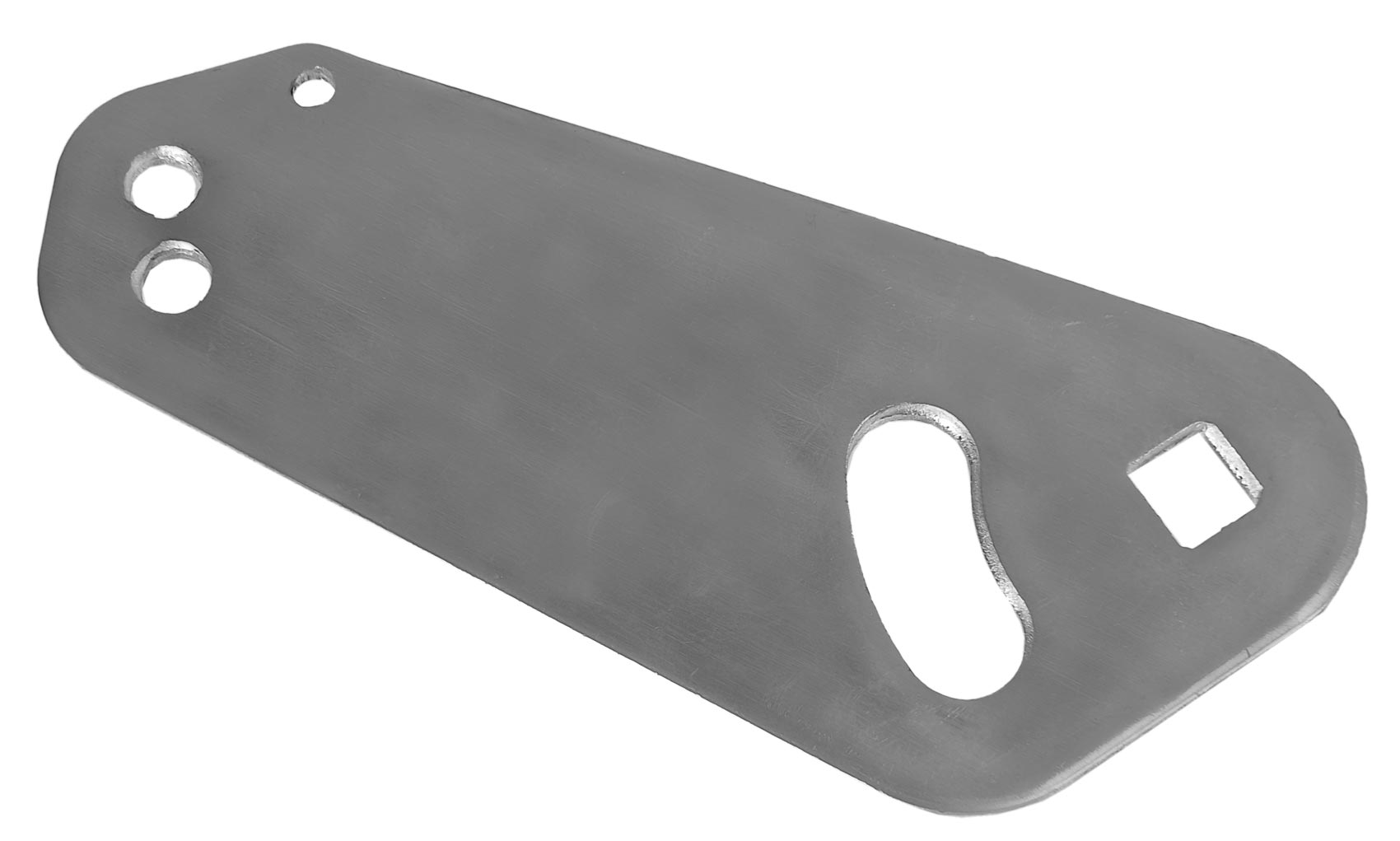

Планка-привод ловителя LITTLE SWAN имеет пятиугольную форму со скругленными углами и изготовлена из оцинкованной стали толщиной 4,5 мм. Имеет два регулировочных отверстия d8 мм с интервалом 12 мм для перестановки большого ролика, овальное изогнутое направляющее отверстие длиной 34 мм и отверстие квадратной формы 11х11 мм.
На планке имеется отверстие d5 мм для установки (запрессовки) штифта, ограничивающего движение скобы ролика. Штифт не предустановлен и может быть заменен обычным винтом М5 с гайкой. Установка ограничителя скобы не является обязательной процедурой и влияет лишь на удобство в обращии с ловителем.
Планки продаются поштучно, но в ловителе устанавливаются парой. Левая и правая планки различаются лишь наличием или отсутствием отверстия под ограничительный штифт скобы ролика.
В применении на различных типах и моделях ловителей планка-привод является относительно универсальной деталью, важно лишь убедиться в совпадении установочных размеров отверстий и ключевых межосевых расстояний.
