Набор болтовый полный для сборки консоли (набор №5)
Увеличить| Логистический вес | 8,568 | кг |
| Логистический объём | 0,014 | м³ |
| Назначение | Для консоли | |
| Материал изделия | Оцинкованная сталь | |
| Страна происхождения | Россия |
Артикул 060-06000113.
Набор метизов №5 служит для болтового скрепления деталей и оснащения оголовков при установке на кровле консоли люльки формата ZLP. Ключевые соединения элементов консоли в этом наборе реализованы на болтовых соединениях М14, M16 и М20. Набор включает в себя такелажную оснастку оголовков фронтальной балки, все необходимые болтовые соединения, но не включает талрепы, стяжные тросы, зажимы, ограничители подъема.
Набор представляет собой универсальное решение для болтовой сборки консоли большинства моделей фасадных подъемников формата ZLP, имеющих не более двух точек подвеса. Если сечение любой квадратной трубы вашей консоли не превышает 86 мм, то данный набор вам подойдет, даже если отверстия в балках слегка несоосны.
Для полноценной сборки консоли и завешивания канатов используйте полный набор №2, включающий в себя также талрепы, стяжные (вантовые) тросы, зажимы и ограничители подъема (тормозные площадки).

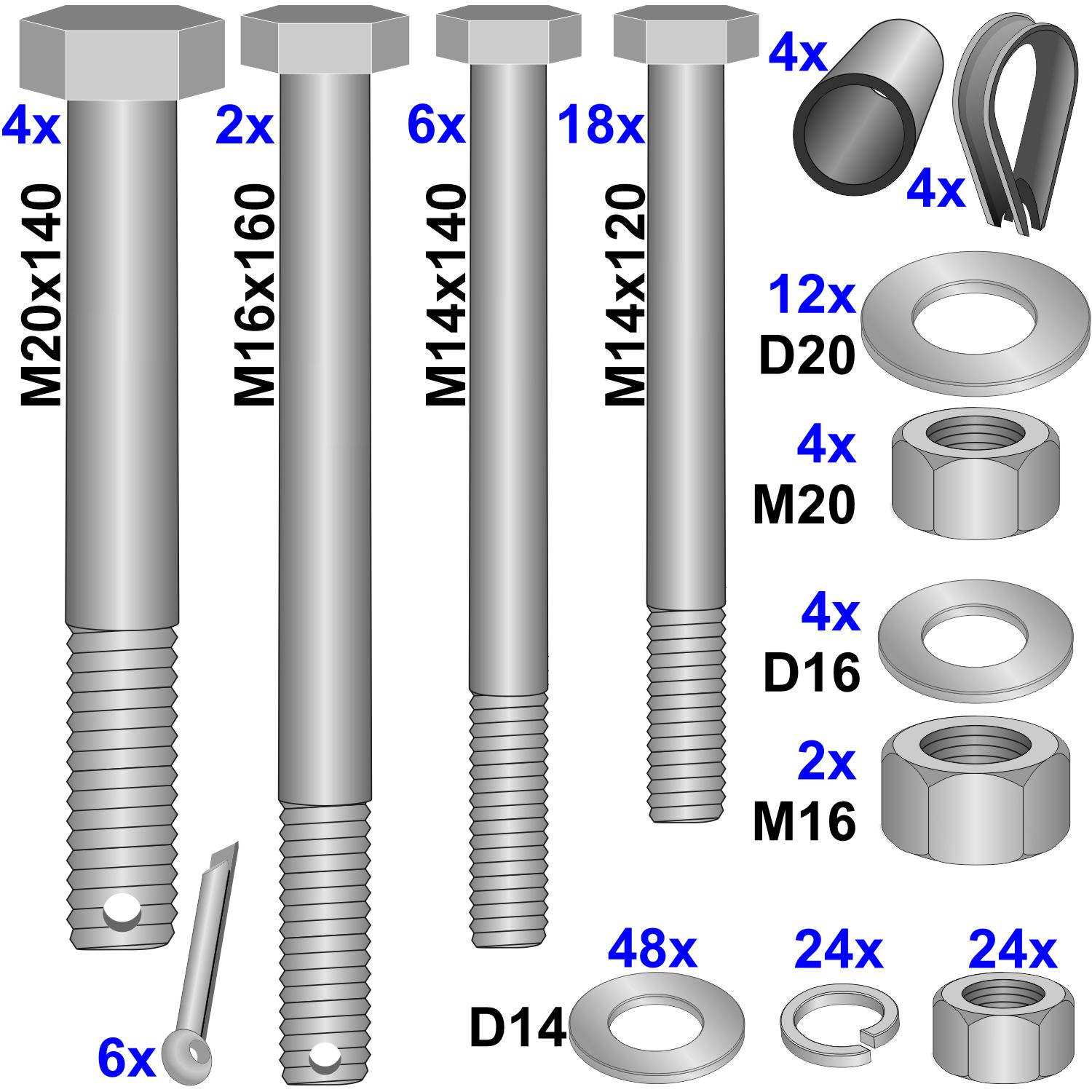

| Наименование детали | Количество |
|---|---|
| Болт M20x140-150 оголовка под шплинт, оцинкованный | 4 шт. |
| Болт M16x160 оголовка под шплинт, оцинкованный | 2 шт. |
| Болт М14х140 балок и опор с неполной резьбой, оцинкованный | 6 шт. |
| Болт М14х120 балок и опор с неполной резьбой, оцинкованный | 18 шт. |
| Гайка шестигранная М20, оцинкованная | 4 шт. |
| Гайка шестигранная М16, оцинкованная | 2 шт. |
| Гайка шестигранная М14, оцинкованная | 24 шт. |
| Шайба плоская d20, оцинкованная | 12 шт. |
| Шайба плоская d16, оцинкованная | 4 шт. |
| Шайба плоская d14, оцинкованная | 48 шт. |
| Шайба гроверная d14, оцинкованная | 24 шт. |
| Коуш для каната (троса) до 10 мм, оцинкованный | 4 шт. |
| Трубка компенсационная | 4 шт. |
| Шплинт 3,2х36, оцинкованный | 6 шт. |
