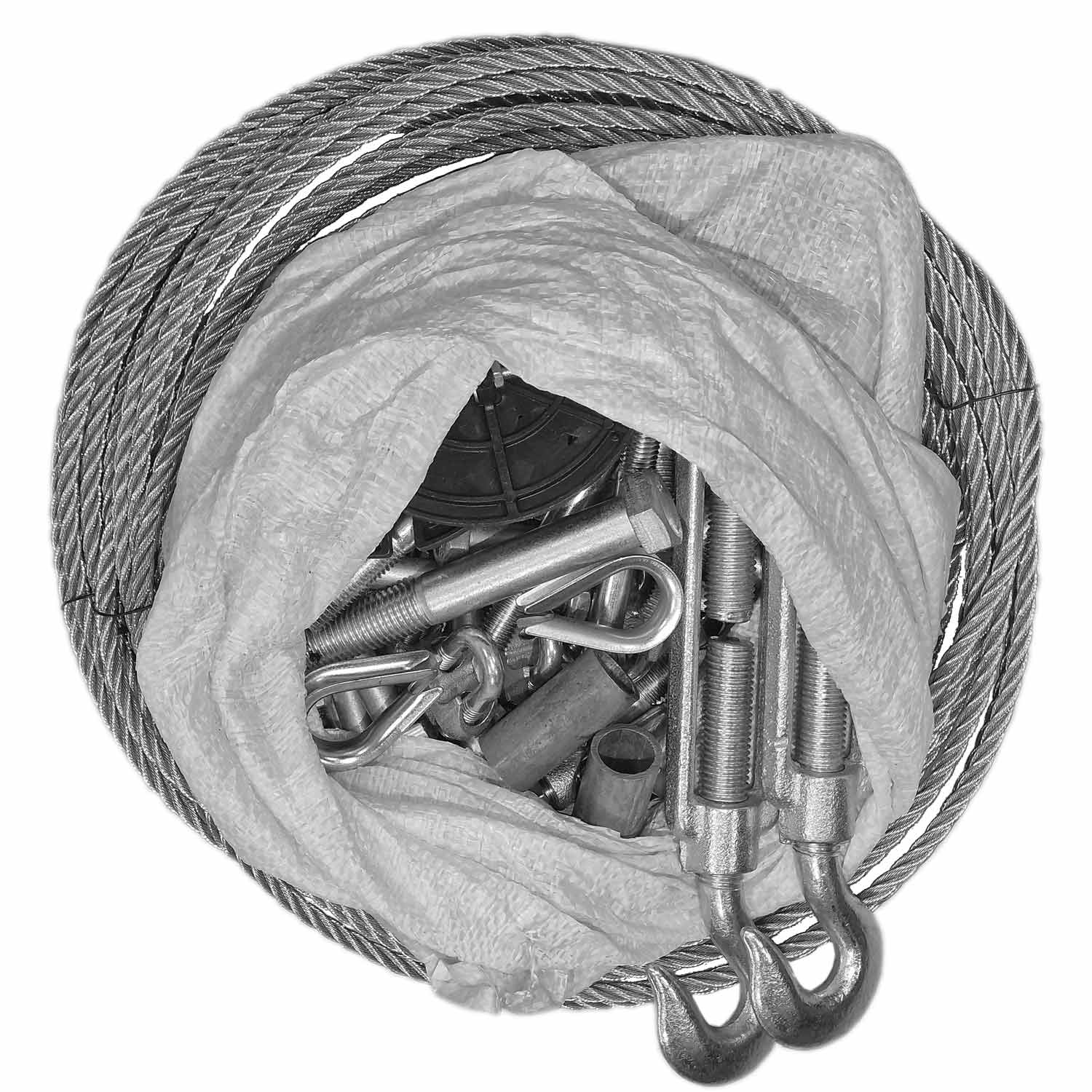

Набор метизов и такелажа для сборки консоли (набор №2)
Увеличить| Логистический вес | 18,416 | кг |
| Логистический объём | 0,021 | м³ |
| Назначение | Для консоли | |
| Материал изделия | Оцинкованная сталь | |
| Страна происхождения | Россия |
Артикул 060-06000112.
Набор метизов №2 для сборки консоли служит для полноценной завершенной установки на кровле универсальной консоли люльки формата ZLP. Ключевые соединения элементов консоли в этом наборе реализованы на болтовых соединениях М14, M16 и М18 (М20).
Набор представляет собой универсальное решение для монтажа консоли и завешивания большинства моделей фасадных подъемников формата ZLP, имеющих не более двух точек подвеса. Если сечение любой квадратной трубы вашей консоли не превышает 86 мм, то данный набор вам подойдет, даже если отверстия в балках слегка несоосны.
При нормальной соосности отверстий для скрепления деталей консолей рекомендуется использовать Набор №4, реализованный на болтовых соединениях M16 и М20.
Набор включает в себя такелажную оснастку оголовков фронтальной балки, талрепы, стяжные тросы (ванты), зажимы и ограничители подъема. Болты М18 оголовка консоли по согласованию с потребителем могут быть заменены на болты М20 без изменения цены набора.
| Наименование детали | Количество |
|---|---|
| Болт M18x140-150 оголовка под шплинт, оцинкованный | 4 шт. |
| Болт M16x160 оголовка под шплинт, оцинкованный | 2 шт. |
| Болт М14х140 балок и опор с неполной резьбой, оцинкованный | 6 шт. |
| Болт М14х120 балок и опор с неполной резьбой, оцинкованный | 18 шт. |
| Гайка шестигранная М18, оцинкованная | 4 шт. |
| Гайка шестигранная М16, оцинкованная | 2 шт. |
| Гайка шестигранная М14, оцинкованная | 24 шт. |
| Шайба плоская d18, оцинкованная | 12 шт. |
| Шайба плоская d16, оцинкованная | 4 шт. |
| Шайба плоская d14, оцинкованная | 48 шт. |
| Шайба гроверная d14, оцинкованная | 24 шт. |
| Коуш для каната (троса) до 10 мм, оцинкованный | 4 шт. |
| Трубка компенсационная | 4 шт. |
| Шплинт 3,2х36, оцинкованный | 6 шт. |
| Талреп М20, оцинкованный | 2 шт. |
| Стяжной (вантовый) трос 7м, оцинкованный | 2 шт. |
| Зажим троса усиленный, оцинкованный | 24 шт. |
| Ограничитель подъема пластиковый | 2 шт. |
