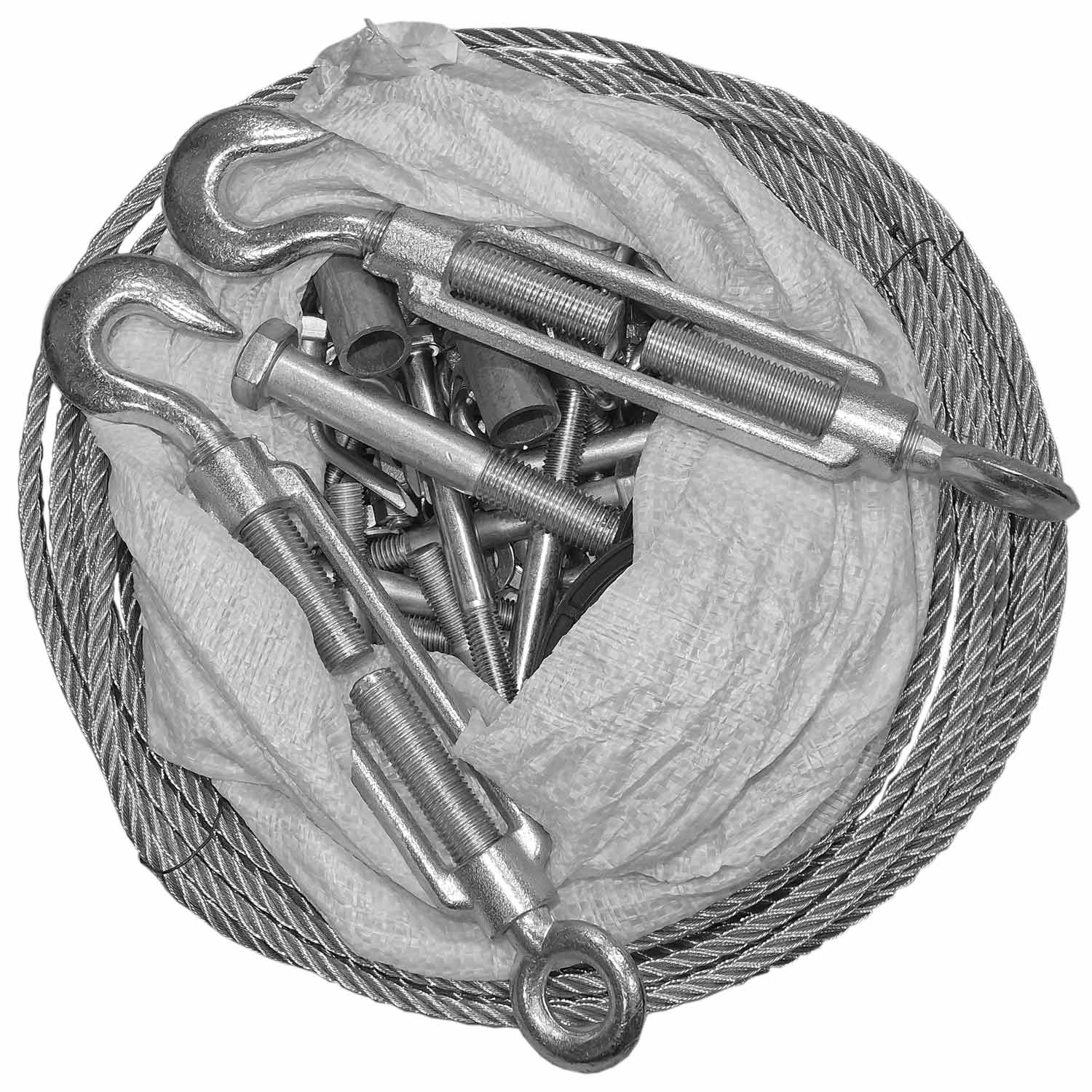

Набор метизов и такелажа для сборки консоли (набор №4)
Увеличить| Логистический вес | 14,61 | кг |
| Логистический объём | 0,024 | м³ |
| Назначение | Для консоли | |
| Материал изделия | Оцинкованная сталь | |
| Страна происхождения | Россия |
Артикул 060-06000122.
Набор метизов №4 для сборки консоли служит для полноценной завершенной установки на кровле универсальной консоли люльки формата ZLP. Ключевые соединения элементов консоли в этом наборе реализованы на болтовых соединениях M16 и М20.
Набор представляет собой универсальное решение для монтажа консоли и завешивания большинства моделей фасадных подъемников формата ZLP, имеющих не более двух точек подвеса. Если сечение любой квадратной трубы вашей консоли не превышает 86 мм, то данный набор вам подойдет, если отверстия в балках достаточно соосны и их диаметр не менее 17,0-17,5 мм.
При недостаточной соосности отверстий для полной сборки консоли рекомендуется использовать Набор №2, реализованный на болтовых соединениях M14, М16 и М18.
Набор включает в себя такелажную оснастку оголовков фронтальной балки, талрепы, стяжные тросы (ванты), зажимы и ограничители подъема. Болты М20 оголовка консоли по согласованию с потребителем могут быть заменены на болты М18 без изменения цены набора.
| Наименование детали | Количество |
|---|---|
| Болт M20x140-150 оголовка под шплинт, оцинкованный | 4 шт. |
| Болт M16x160 оголовка под шплинт, оцинкованный | 2 шт. |
| Болт М16х140 балок и опор с неполной резьбой, оцинкованный | 6 шт. |
| Болт М16х120 балок и опор с неполной резьбой, оцинкованный | 18 шт. |
| Гайка шестигранная М20, оцинкованная | 4 шт. |
| Гайка шестигранная М16, оцинкованная | 26 шт. |
| Шайба плоская d20, оцинкованная | 12 шт. |
| Шайба плоская d16, оцинкованная | 52 шт. |
| Шайба гроверная d16, оцинкованная | 24 шт. |
| Коуш для каната (троса) до 10 мм, оцинкованный | 4 шт. |
| Трубка компенсационная | 4 шт. |
| Шплинт 3,2х36, оцинкованный | 6 шт. |
| Талреп М20, оцинкованный | 2 шт. |
| Стяжной (вантовый) трос 7м, оцинкованный | 2 шт. |
| Зажим троса усиленный, оцинкованный | 24 шт. |
| Ограничитель подъема пластиковый | 2 шт. |
