Корпус редуктора лебедки LTD6.3 HAOKE с сальником и гильзой ЦБТ, мод. L2

Артикул 010-02120405.

Корпус редуктора лебедки LTD6.3 HAOKE модели L2 поставляется с предустановленным сальником ведущего шкива и гильзой центробежного тормоза, что значительно облегчает сборку редуктора. Потребность в замене корпуса редуктора полностью или в какой-либо части возникает в случае его повреждения при замятии троса, при разрушении подшипников, а также прочих нештатных механических воздействиях.

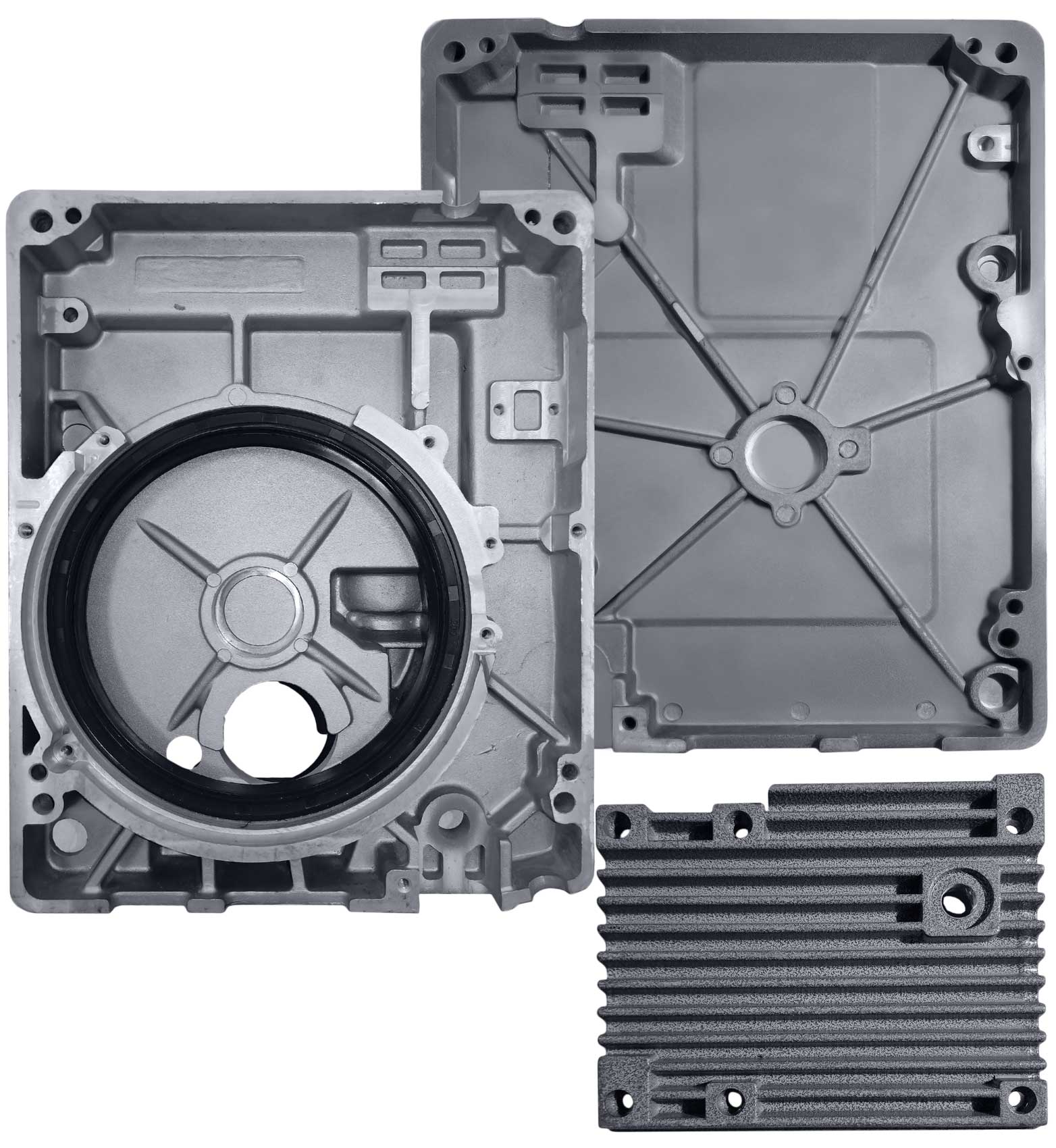

Корпус редуктора любой лебедки фасадного подъемника формата ZLP состоит из трех основных частей: главной части, называемой коробкой червячной передачи, и двух крышек: задней крышки и крышки картера. При сборке в корпус также вставляется специальная ручка для переноски (в комплект поставки не входит, можно приобрести отдельно). Также отдельно поставляется пробка отверстия залива масла.

Маркировочная шильда с техническими параметрами и номером агрегата в комплект не входит, при необходимости ее можно приобрести отдельно.

Для установки направляющей троса в коробке червячной передачи предусмотрены два отверстия под винты М6 с интервалом 64 мм.

Установочно-координатный треугольник точек крепления стального хомута обводки шкива (начиная от точки входа троса): 233х170х230 мм.

Установочно-присоединительные размеры редуктора в сборе при установке на боковую раму подъемника 4хМ10 / 266х300 мм.

Сборку редуктора в корпусе следует доверять только квалифицированному персоналу. Все детали корпуса предварительно окрашены, поэтому после окончательной сборки дополнительная окраска не требуется.
