Коробка червячной передачи редуктора LTD6.3 LITTLE SWAN с предустановкой
Увеличить| Логистический вес | 9 | кг |
| Логистический объём | 0,055 | м³ |
| Марка (бренд) | LITTLE SWAN | |
| Материал изделия | Алюминиевый сплав | |
| Антикоррозийная защита (АКЗ) | Требуется после монтажа | |
| Модель мотор-редуктора | LTD6.3 | |
| Страна происхождения | КНР |
Артикул 010-02120612.
Коробка червячной передачи лебедки LTD6.3 LITTLE SWAN является основной частью корпуса, которая чаще всего выходит из строя вследствие замятия троса в редукторе и характерного последующего разрушения крепежных отверстий стального хомута и направляющей троса.

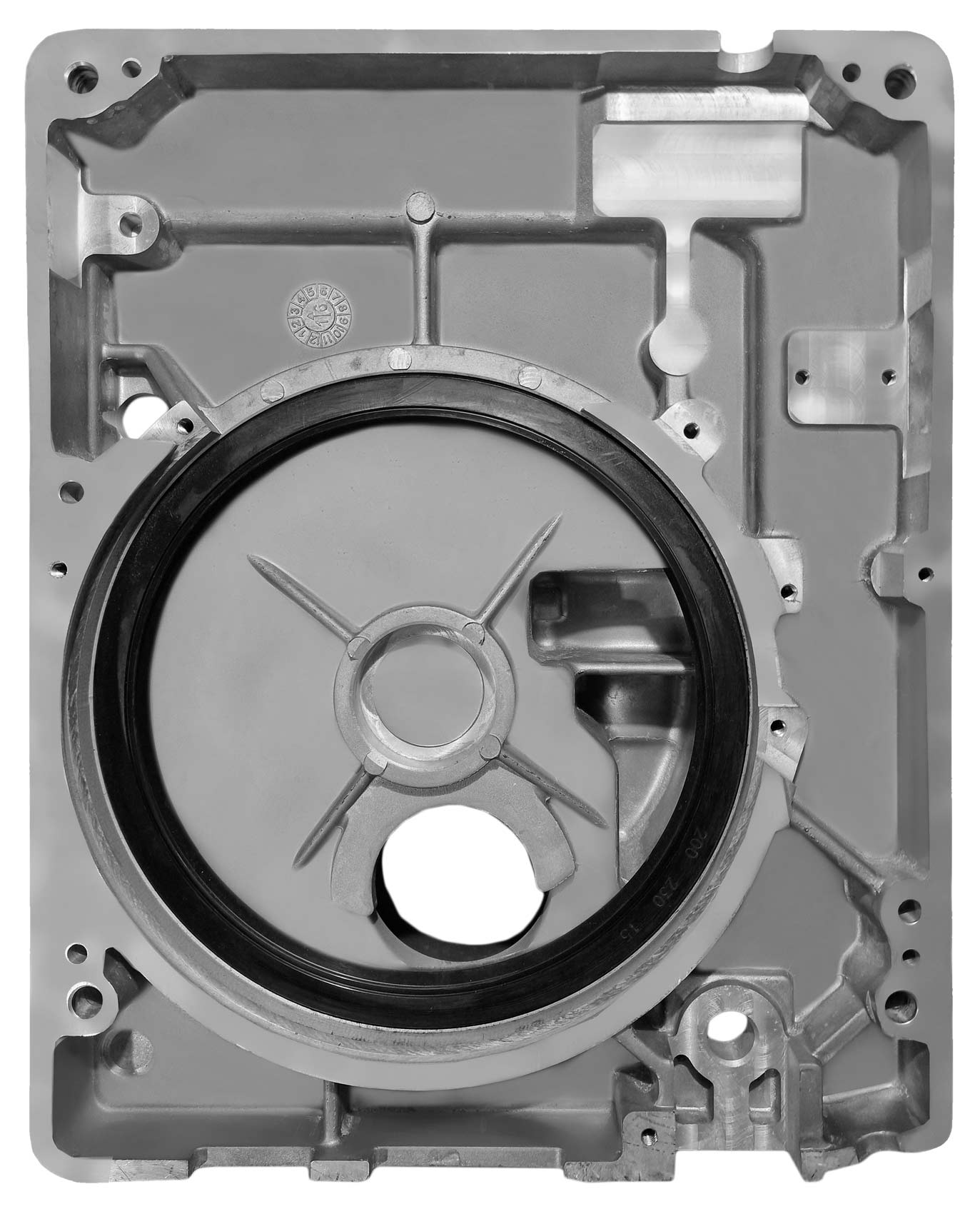

Поставляется с предустановленным сальником ведущего шкива и гильзой центробежного тормоза, что значительно облегчает сборку редуктора.
В случае возникновения необходимости в замене коробки следует убедиться в совместимости приобретаемой детали с другими частями корпуса, так как детали корпусов редукторов люлек ZLP не являются унифицированными.
Для установки направляющей троса предусмотрены два отверстия под винты М6 с интервалом 64 мм.
Установочно-координатный треугольник точек крепления стального хомута обводки шкива (начиная от точки входа троса): 000х000х225 мм (средняя точка крепления отсутствует).
Установочно-присоединительные размеры редуктора в сборе при установке на боковую раму подъемника 4хМ10 / 266х300 мм.
Деталь предварительно не окрашена, поэтому после установки рекомендуется внешняя окраска для защиты алюминиевого сплава от воздействия кислотно-щелочных сред и атмосферных осадков.

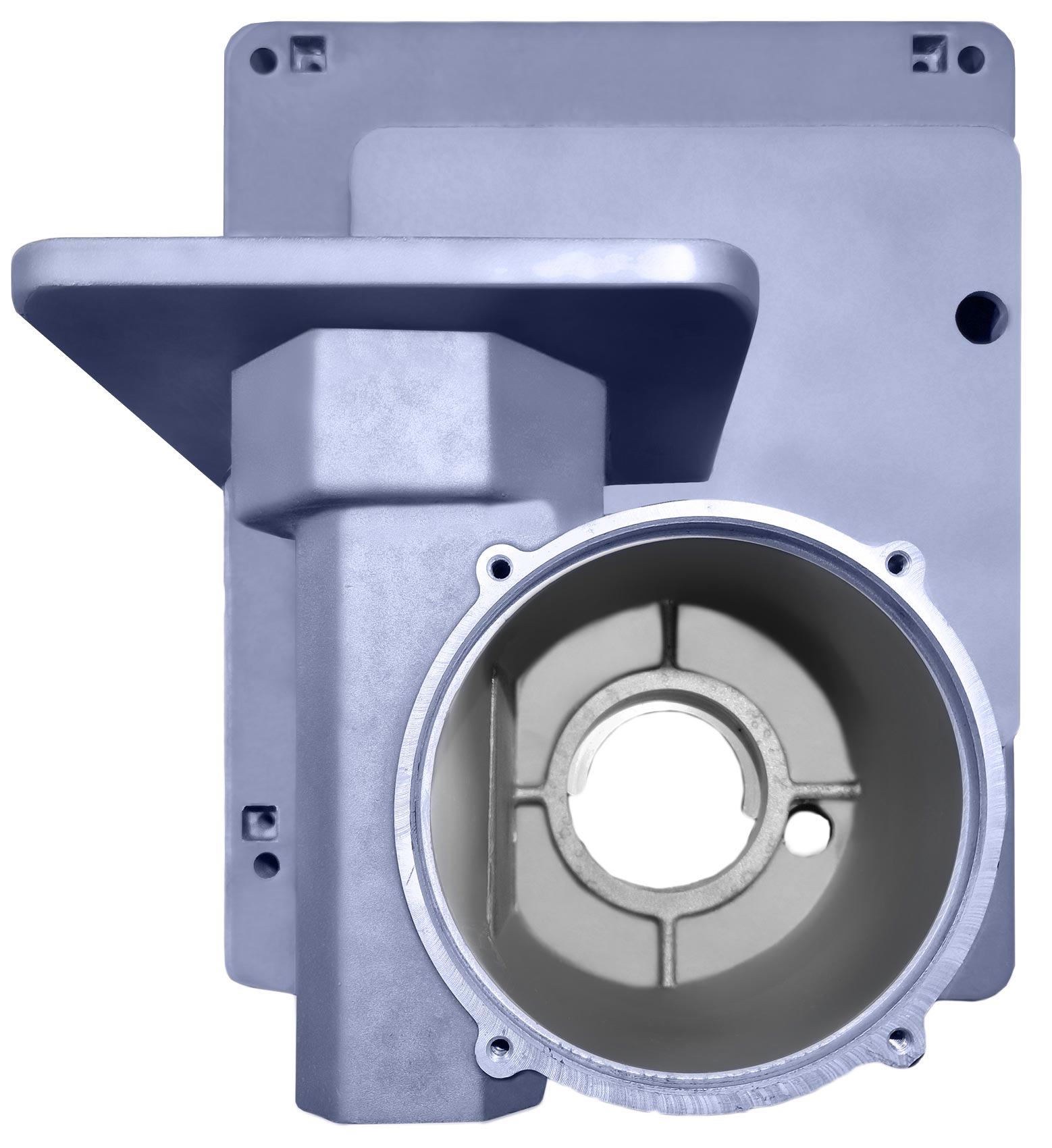

Вид снаружи
