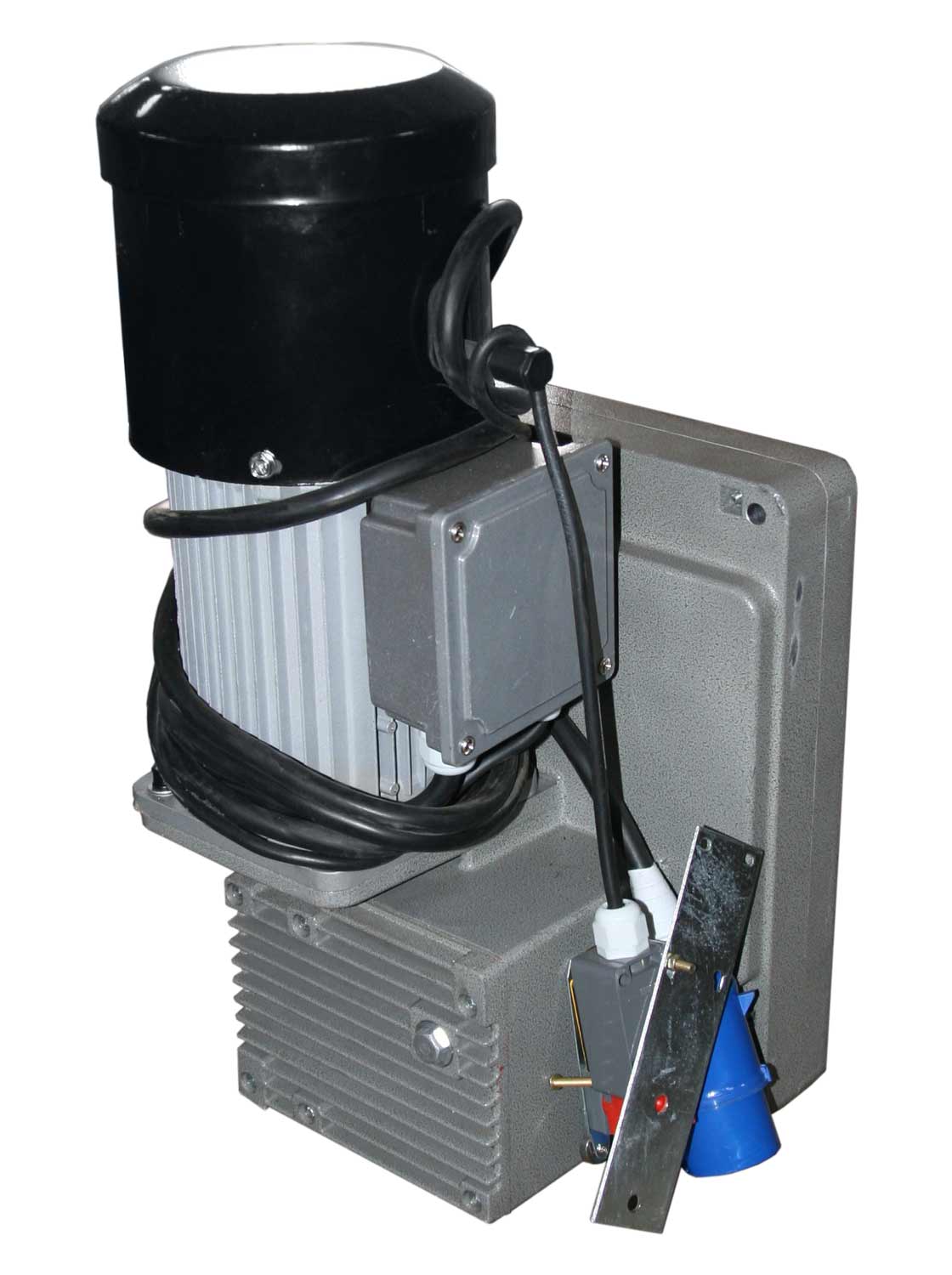

Лебедка LTD6.3, марка TAU-R L1, для подъемника серии ZLP 630, с элементами управления
Увеличить| Логистический вес | 50 | кг |
| Логистический объём | 0,07 | м³ |
| Марка (бренд) | TAU-R | |
| Условное обозначение | LTD6.3 TAR1 (1.1.1) | |
| Глубина | 250 | мм |
| Ширина | 300 | мм |
| Высота | 600 | мм |
| Количество приводов | 1 | шт |
| Модель мотор-редуктора | LTD6.3 | |
| Тип редуктора | α-тип | |
| Тяговое усилие привода | 6,3 | кН |
| Номинальная скорость подъема и спуска | 9,6±0,5 | м/мин |
| Номинальная мощность электродвигателя | 1,5 | кВт |
| Диаметр применяемых канатов | 8,3 | мм |
| Напряжение питающей цепи | 380 (400) | В |
| Кабель управления | В комплекте | |
| Концевой выключатель | В комплекте | |
| Возможность выбора разъема | Есть, по запросу | |
| Установочно-присоединительные размеры | 4хМ10, 266х300 мм | |
| Страна происхождения | Россия |
Артикул 010-01100810. Лебёдка LTD6.3 торговой марки TAU-R с правосторонним расположением направляющей троса подходит для большинства фасадных подъемников популярного китайского формата ZLP грузоподъемностью до 630 кг. Не подходит для фасадных подъемников торговой марки SHENXI с левым расположением направляющей троса.
Модификация L1 лебедки TAU-R отличается от модификации L2 увеличенными внешними размерами канатоведущего шкива, а также креплением направляющей каната (троса) на три винта вместо двух в модификации L2.
Лучшая лебедка классической компоновки на отечественном рынке!
Лебедка состоит из двух основных частей: электродвигателя и механического редуктора, в котором стальной подъемный канат (трос) протягивается канатоведущим шкивом по α-траектории. Механический принцип протяжки каната (троса) в канавке шкива - фрикционно-прижимной.
Асинхронный электродвигатель мощностью 1,5 кВт, установленный на этой лебедке, - от лучшего китайского завода Tianjin Yongheng Electrical Machine Works. Усиленный канатоведущий шкив увеличенного диаметра и стальная направляющая с трехточечным креплением делают лебедку максимально безотказной и долговечной.
Крепление направляющей троса тремя винтами!
В данном варианте лебедка поставляется в полном комплекте с кабелем управления и концевым выключателем. Кабель управления имеет длину 4 метра и комплектуется разъемом по запросу покупателя, поскольку единого стандарта для разъемов люлек ZLP не существует.
Уточните заранее, какой кабельный разъем вам нужен!
Четырехметровой длины кабеля управления достаточно для установки пары одинаковых лебедок на корзину длиной до 6 метров. Для корзины большей длины у нас можно заказать более длинный кабель управления.
Концевой выключатель рычажного типа, входящий в комплект поставки, служит для контроля максимальной верхней точки подъема, присоединен к коробке БРНО (блок расключения начал обмоток) электродвигателя через гермоввод при помощи кабеля длиной не менее 1,2 метра, что достаточно для установки на всех популярных конструкциях установочных рам подъемников.

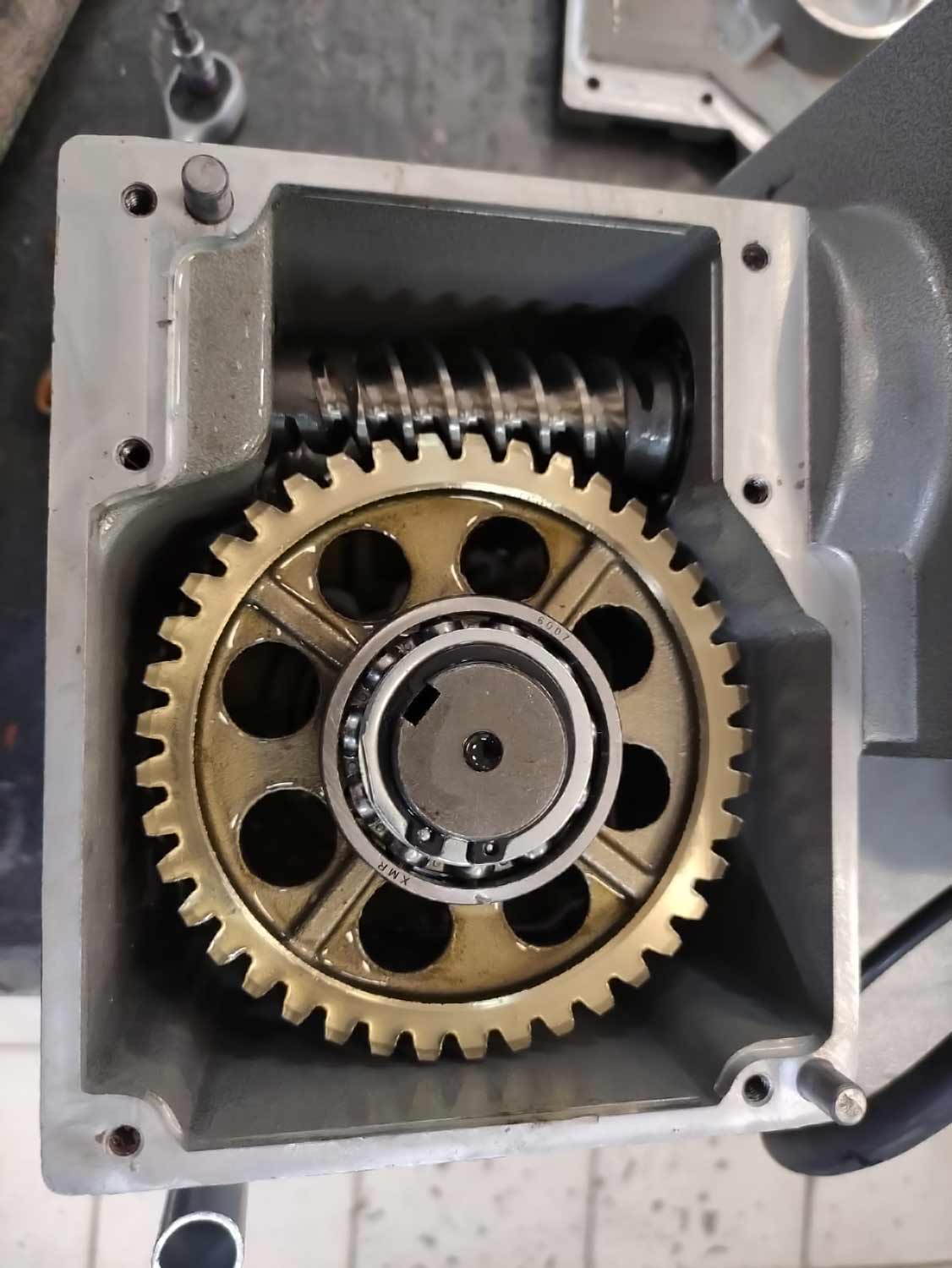

Вид внутри

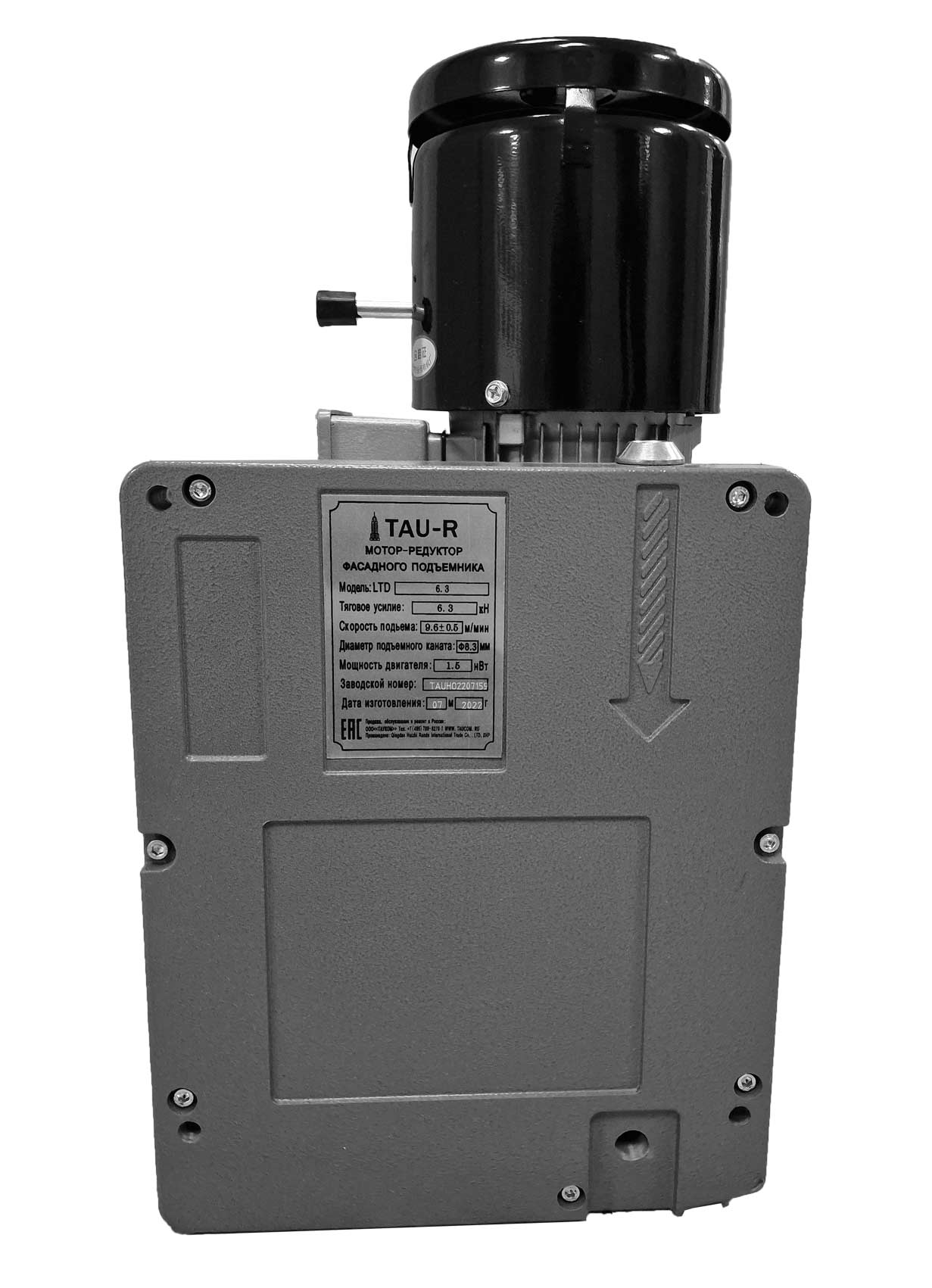

Вид сзади
