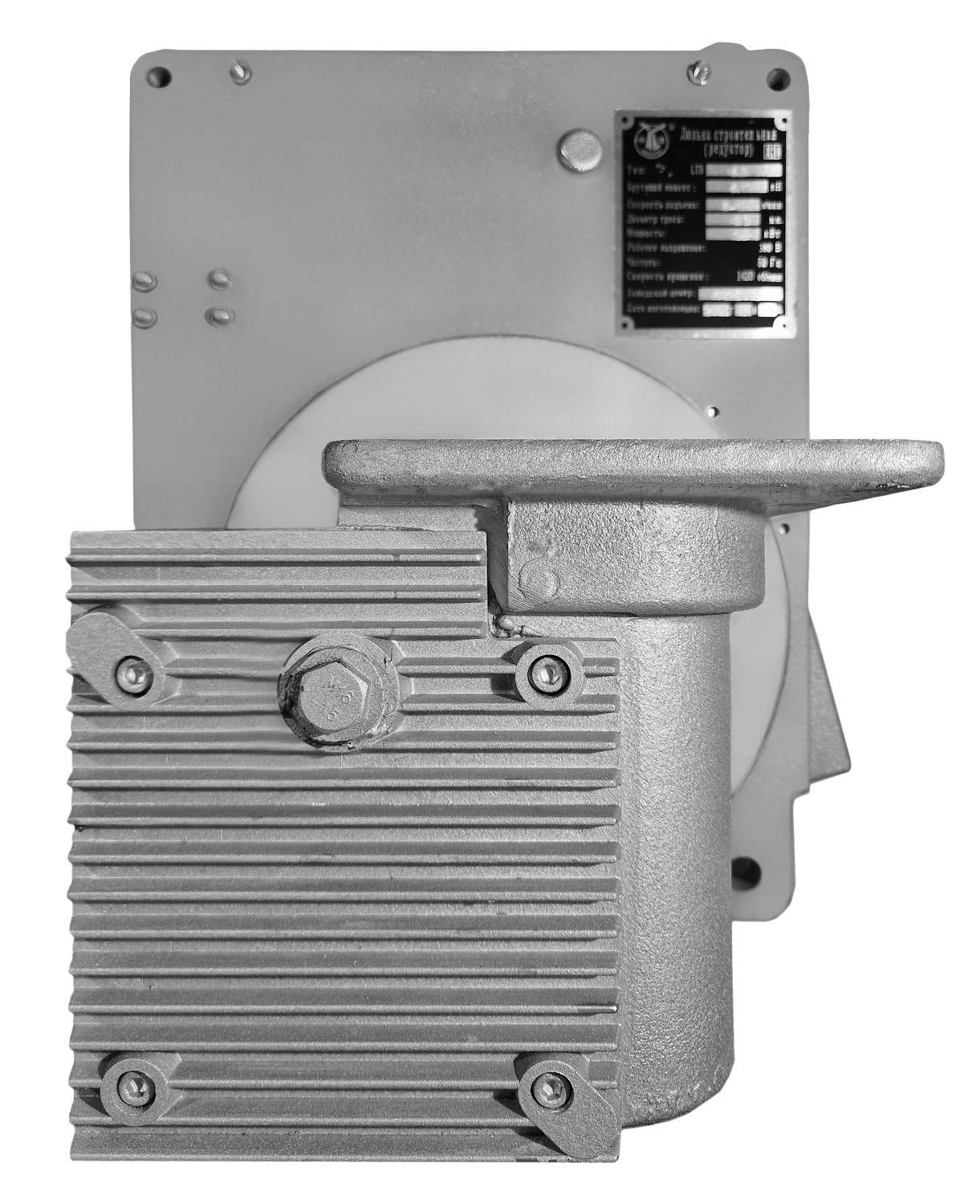

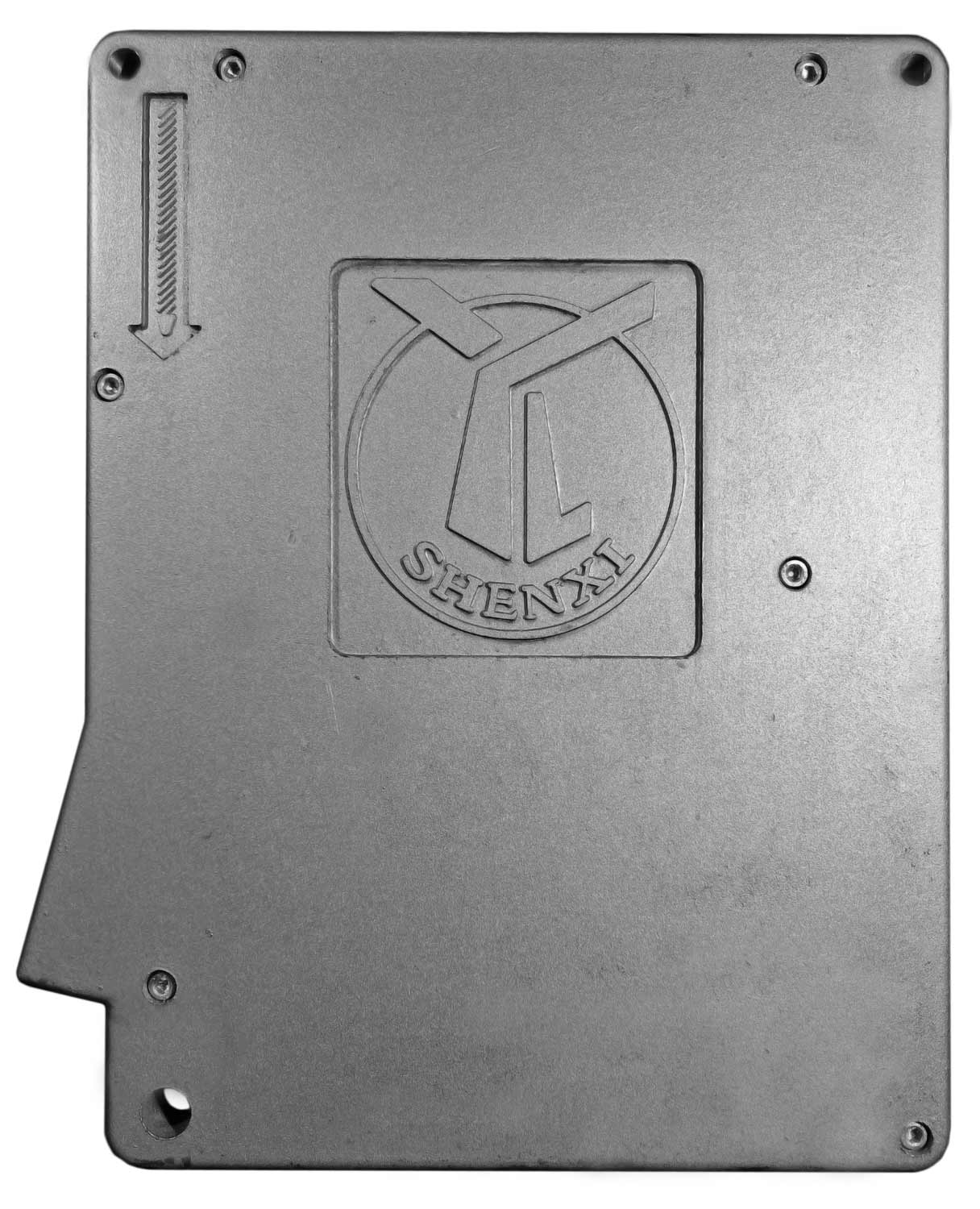

Редуктор лебедки LTD6.3 Shenxi Classic в сборе

Артикул 010-02110901.

Редуктор лебедки LTD6.3 для люлек ZLP марки SHENXI с ЛЕВОСТОРОННЕЙ направляющей из металла или пластика с креплением на двух винтах производится на одноименном заводе по производству фасадных подъемников в городе Wuxi (КНР) и за долгие годы присутствия на рынке России завоевал славу одного из самых долговечных редукторов благодаря высокому качеству используемых материалов, а также большому прочностному запасу всех его деталей.

Ведущий (тяговый) шкив редуктора SHENXI имеет специфические форму и размеры: его высота составляет 53 мм, а диаметр - 220 мм. Профилированный защитный стальной хомут обводной магистрали троса позволяет минимизировать зазор между ободом шкива и корпусом редуктора, что исключает закусывание троса на данном участке траектории.

Червячная передача реализуется при помощи закаленного двухзаходного червяка и червячного колеса, изготовленного из бронзы.

Как правило, в редукторах SHENXI используется долговечная стальная направляющая троса, но по желанию заказчика может быть установлена пластиковая направляющая, которая позволяет сместить акцент на сохранность троса от истирания, но требует более частого осмотра направляющей на предмет ее целостности.

Редуктор имеет самые популярные присоединительные размеры фланца электродвигателя: 4 отверстия под винты с внутренним шестигранником М8х30, 123х123 мм, поэтому замена редуктора с сохранением электродвигателя не должна вызвать проблем.

Типоразмер уплотнительного кольца фланца электродвигателя 355103 (основной) - 355104 (дополнительный).

Вывод троса косой, посадочное место трубки вывода выходит за основную ширину корпуса редуктора SHENXI, поэтому габаритная ширина несколько больше основной, а именно 323 мм против основной 303 мм.

Крепление редуктора на боковую установочную раму подъемника осуществляется двумя верхними болтами М10 на пластину, уголок или профиль в отверстия с интервалом 272 мм, а также нижним пальцем диаметром 16 мм с чекой на установочный крюк.
