Электрический щит управления подъемника серии ZLP630 электронный Little Swan
Увеличить| Логистический вес | 12 | кг |
| Логистический объём | 0,04 | м³ |
| Марка (бренд) | LITTLE SWAN | |
| Антикоррозийная защита (АКЗ) | Порошковая окраска | |
| Цвет | Серый или бежевый | |
| Тип | Щит управления | |
| Управление | Электронное | |
| Напряжение питающей цепи | 380 (400) | В |
| Напряжение в цепи управления | <30 | В |
| Тип тока управления | Постоянный (DC) | |
| Возможность выбора разъема | Есть, по запросу | |
| Степень защиты (ingress protection) | IP54 | |
| Температура эксплуатации | От -20 до +40 | °C |
| Страна происхождения | КНР |
Артикул 020-01200101.
Электрический щит управления с электронным силовым блоком для строительного подъемника ZLP630 произведен заводом Little Swan и имеет два канала управления двумя лебедками, приводящими в движение люльку.
Архитектура схемы щита построена на основе Интеллектуального модуля управления MJRDL-630/380V, с управлением кнопками и переключателем на боковой панели щита по низковольтной цепи (не выше 30 вольт). Предусмотрена защита оператора от поражения электрическим током, выполненная на основе дифавтомата 25 (32) А с током утечки 30 мА.

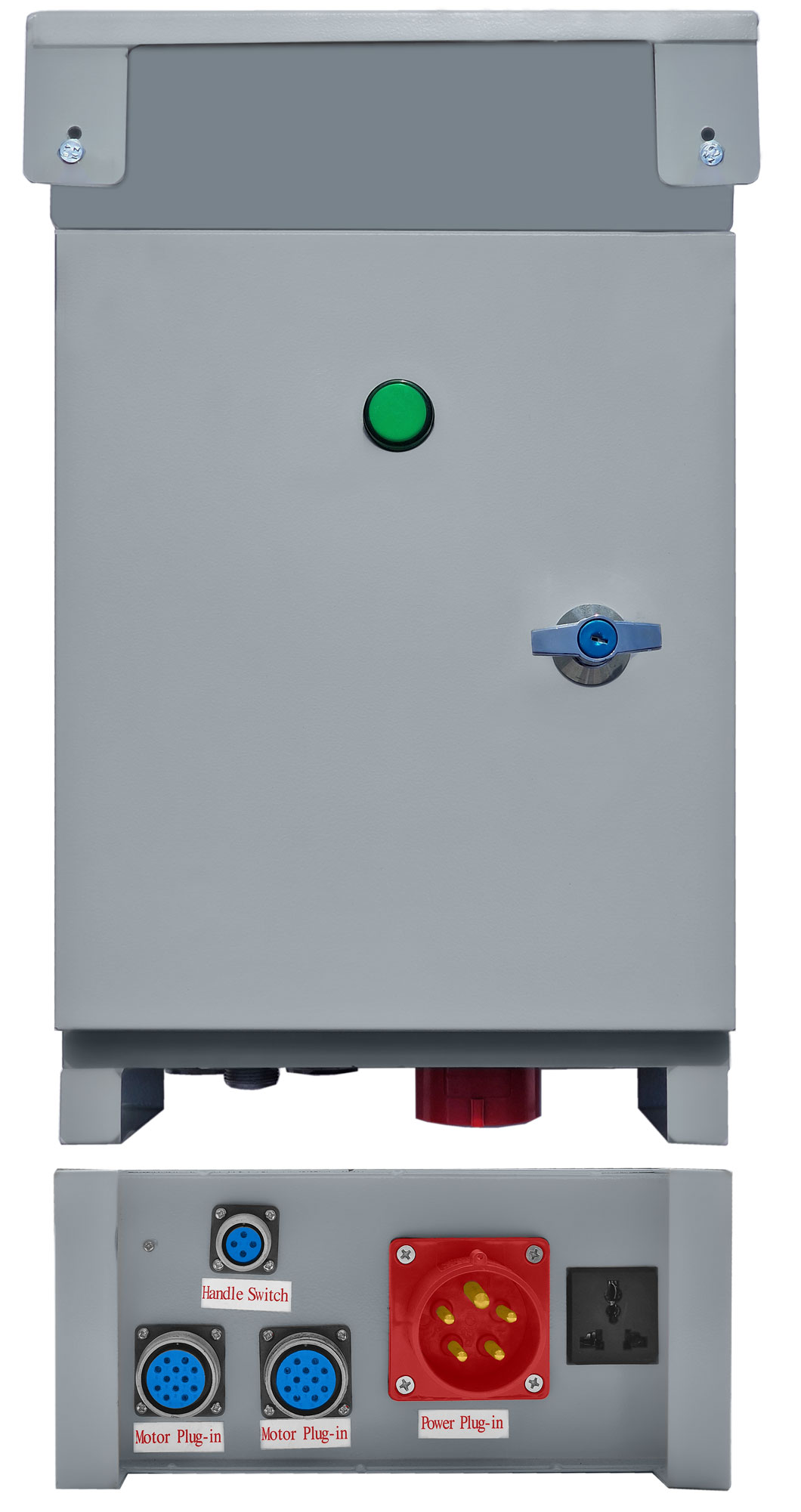

Разъемы лебедок по умолчанию металлические типа ШР, двенадцатипиновые (мама, 12х1,5), но могут быть заменены на иные по согласованию с заказчиком. На нижней панели предусмотрена однофазная розетка для подключения стороннего потребителя, а также винтовой разъем типа ШР (4 пин, мама) для присоединения выносного (ручного) пульта управления. Разъем пульта также может быть заменен на иной по согласованию с заказчиком. Выносной кнопочный пульт управления в комплект поставки не входит и может быть приобретен отдельно.
Переключение управления лебедками производится штатным переключателем серии LAY5 на 3 положения. Аварийное прерывание работы выполняется кнопкой-грибком "СТОП" на боковой панели щита с фиксацией, отключаемой поворотом.

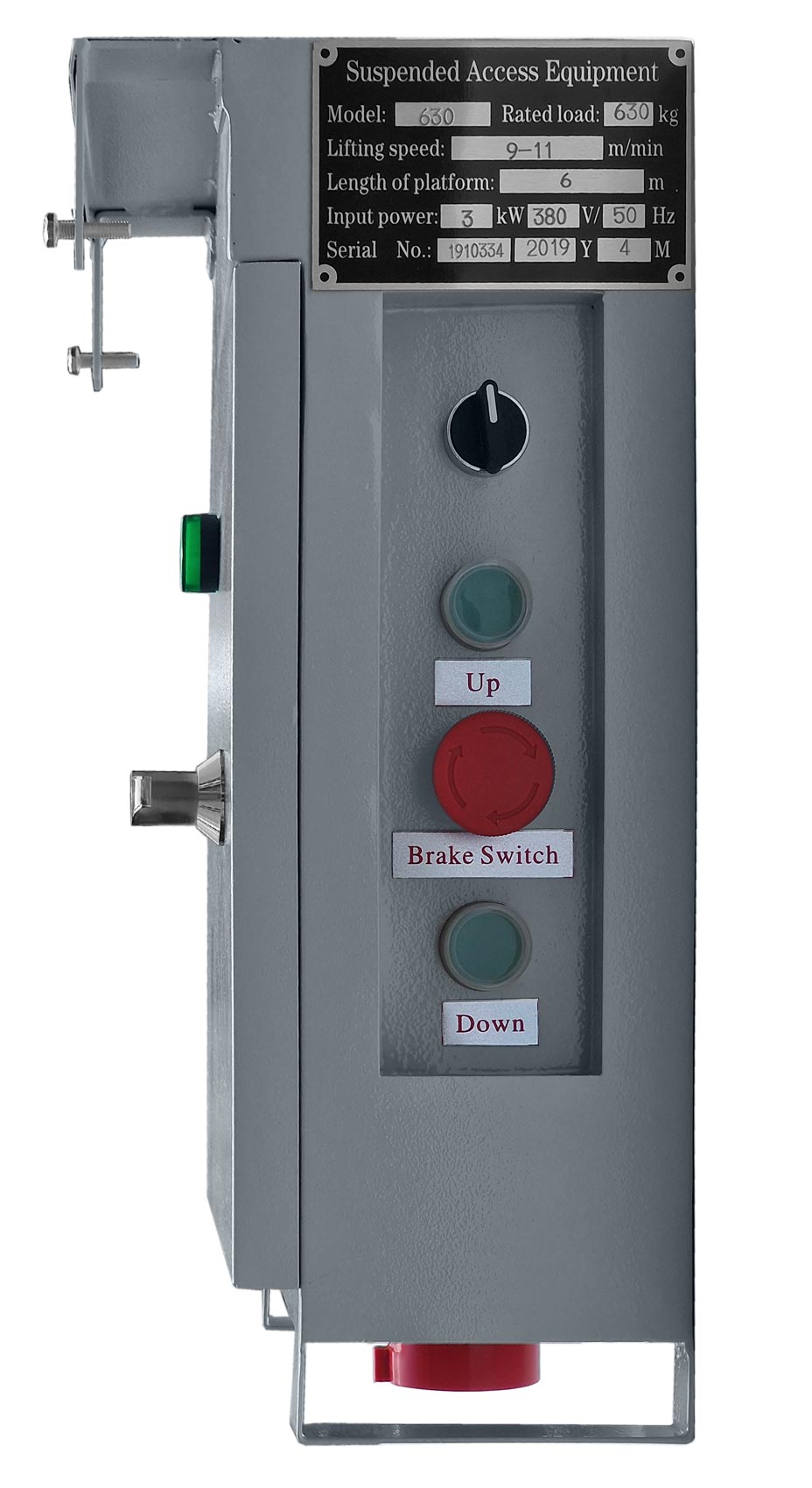

Вид сбоку

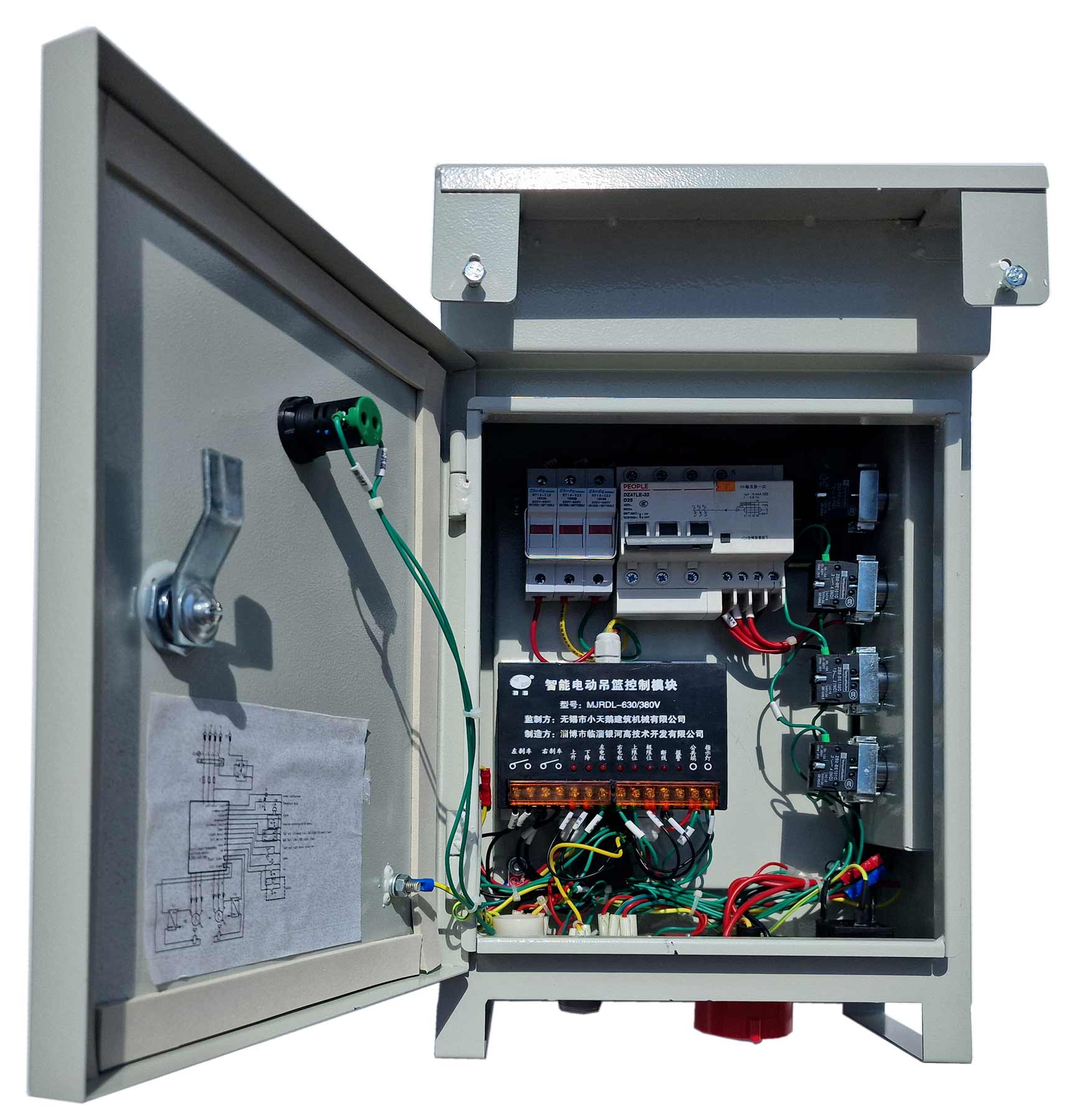

Вид внутри
