Мачты и их части для подъёмников SC
Мачты подъёмников SC и их крепёжные элементы
Мачту подъемника типа SC можно сравнить с установленным вертикально железнодорожным рельсовым путем, по которому движется грузопассажирский вагон - его кабина. Но если в случае железнодорожного пути тот опирается на прочную насыпь, то в случае с подъемником мачта является самонесущей - каждая ее более высокая секция опирается на все секции, расположенные под ней, а строгое вертикальное позиционирование мачты обеспечивается при помощи ее специальных креплений к стене. Конфигурация креплений может быть самой разной, в зависимости от объекта, а также условий установки и последующей эксплуатации подъемника.
Вертикальная конфигурация мачты вкупе с довольно большой нагрузкой грузоподъемного механизма в целом требует строгой корреляции прочностных характеристик секций мачты с установочной высотой и грузоподъемностью - чем выше мачта и чем больше номинальная грузоподъемность лифта, тем более прочные секции должны быть установлены в ее основании и выше. Этим обусловлено наличие в ассортименте секций мачт, у которых толщина стенки трубы меняется ступенчато: 4,5, 6,0 (6,3), 8,0 и 10,0 миллиметров.

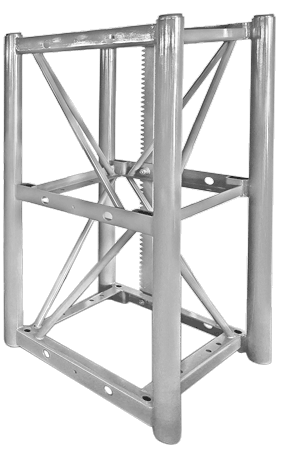

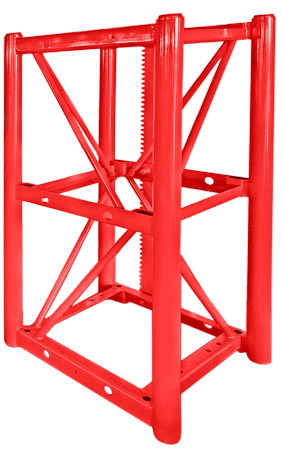

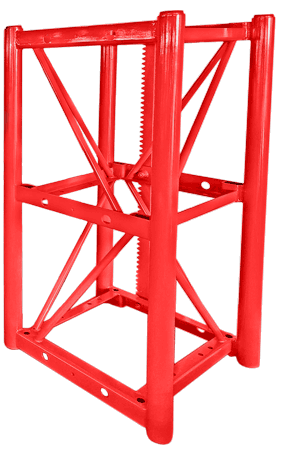

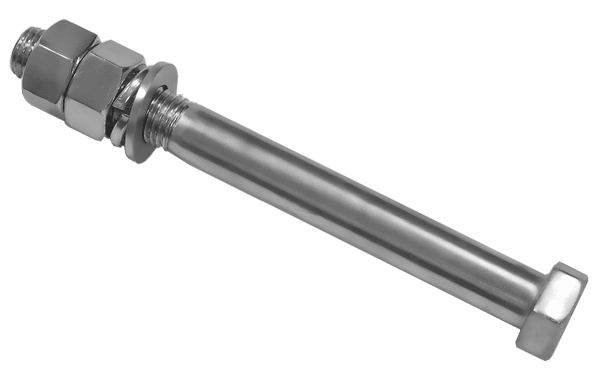

На каждую секцию мачты крепится одна (в случае однокабинного исполнения) или две (в случае двухкабинного исполнения) зубчатые рейки высокого класса прочности. Тем самым, при возведении мачты, из всех последовательных зубчатых реек образуется непрерывный трек, по которому кабина лифта движется вверх и вниз при помощи вращающихся зубчатых шестерен. При этом условными рельсами для кабины служат стойки мачтовых секций, изготовленные из круглой трубы с внешним диаметром 76 мм. Секции мачт должны скрепляться между собой болтовыми соединениями с применением болтов диаметром 24 мм класса прочности не ниже 8.8, гаек и контргаек.
На мачту подъемника могут устанавливаться различные вспомогательные элементы, такие как направляющие кольца силового кабеля, планки контроля движения кабины, датчики положения и т.п., которые в случае утраты вы также можете приобрести в нашей компании.
