Стойка консольных балок направляющая 80/70D2H6L230U TiTan
Логистический вес | 18 | кг |
Логистический объём | 0,032 | м³ |
Марка (бренд) | TAU-R | |
Назначение | Для консоли | |
Материал изделия | Сталь | |
Антикоррозийная защита (АКЗ) | Порошковая окраска | |

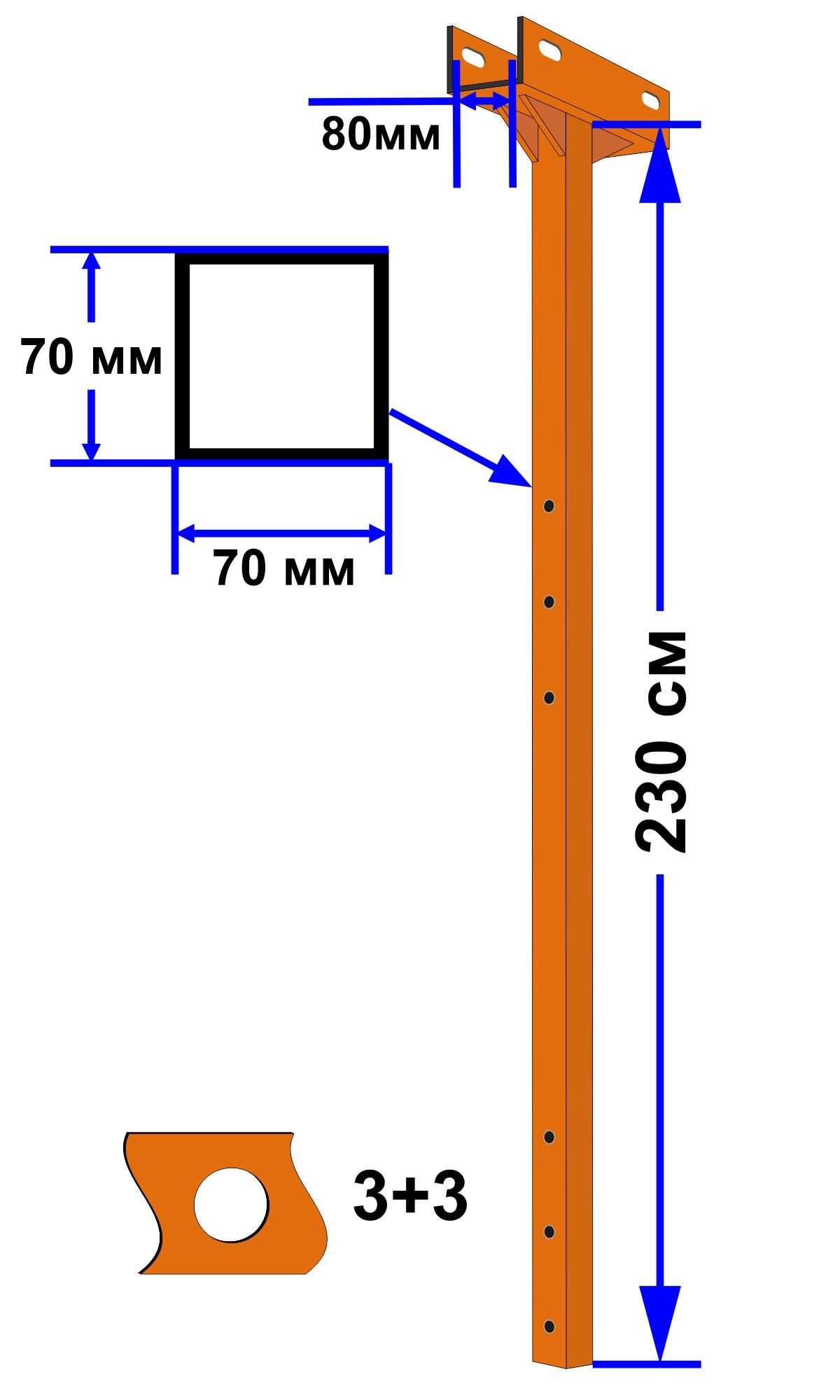

Размеры сечения | 70х70 | мм |
Цвет | Оранжевый | |
Ширина зева | 80 | мм |
Высота | 230 | мм |
Профиль | Открытый (U) | |
Установочно-присоединительные размеры | 6 х d17,5 мм + 2 х d17,5 | |
Шаг отверстий | 200 | мм |
Страна происхождения | Россия |
Артикул 030-05101203.
ВНИМАНИЕ!
Удлиненная направляющая стойка консольной балки TiTan с открытым седлом производится специально для консолей увеличенной высоты. Конструкция таких консолей предусматривает применение контрфорсов, привязей и иных усиливающих конструкцию приспособлений, поэтому применение данной стойки в сочетании только лишь со стандартными элементами консоли может нести в себе риски инцидента.
Вставляется в стакан передней или задней опоры консоли люльки формата ZLP и фиксирует балку консоли на нужной высоте. Высота расположения балки регулируется путем выдвижения стойки из опоры до момента совмещения в опоре и стойке нужного количества отверстий, через которые эти детали скрепляются между собой болтовыми соединениями.
Седло (открытый U-образный профиль) стойки, в который вставляется балка консоли, соответствует размеру балки с небольшим припуском и может иметь как круглые, так и овальные отверстия под болтовые соединения. Второй вариант делает совмещение и скрепление деталей более простым и удобным.
Совместима с балками и опорами консоли, имеющими сечение трубы 80-84х80-84 мм с шагом отверстий 200 мм.
Изготовлена из стали с антикоррозийной защитой в виде полимерно-порошкового покрытия. Цвет покрытия по умолчанию оранжевый (RAL2011), но по запросу может быть любым, исходя из потребностей заказчика. Самые популярные цвета: RAL1028 (желтый), RAL2011 (оранжевый), RAL6018/RAL6032 (зелёный), RAL3020 (красный).
