Кулиса в сборе (2 ролика с оснасткой) ловителя подъемника TAU-R
Увеличить| Логистический вес | 0,6 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | TAU-R | |
| Материал изделия | Оцинкованная сталь | |
| Длина | 121 | мм |
| Ширина | 35 | мм |
| Высота | 77 | мм |
| Установочно-присоединительные размеры | Болт-ось М10х65 | |
| Страна происхождения | КНР |
Артикул 010-04210606.

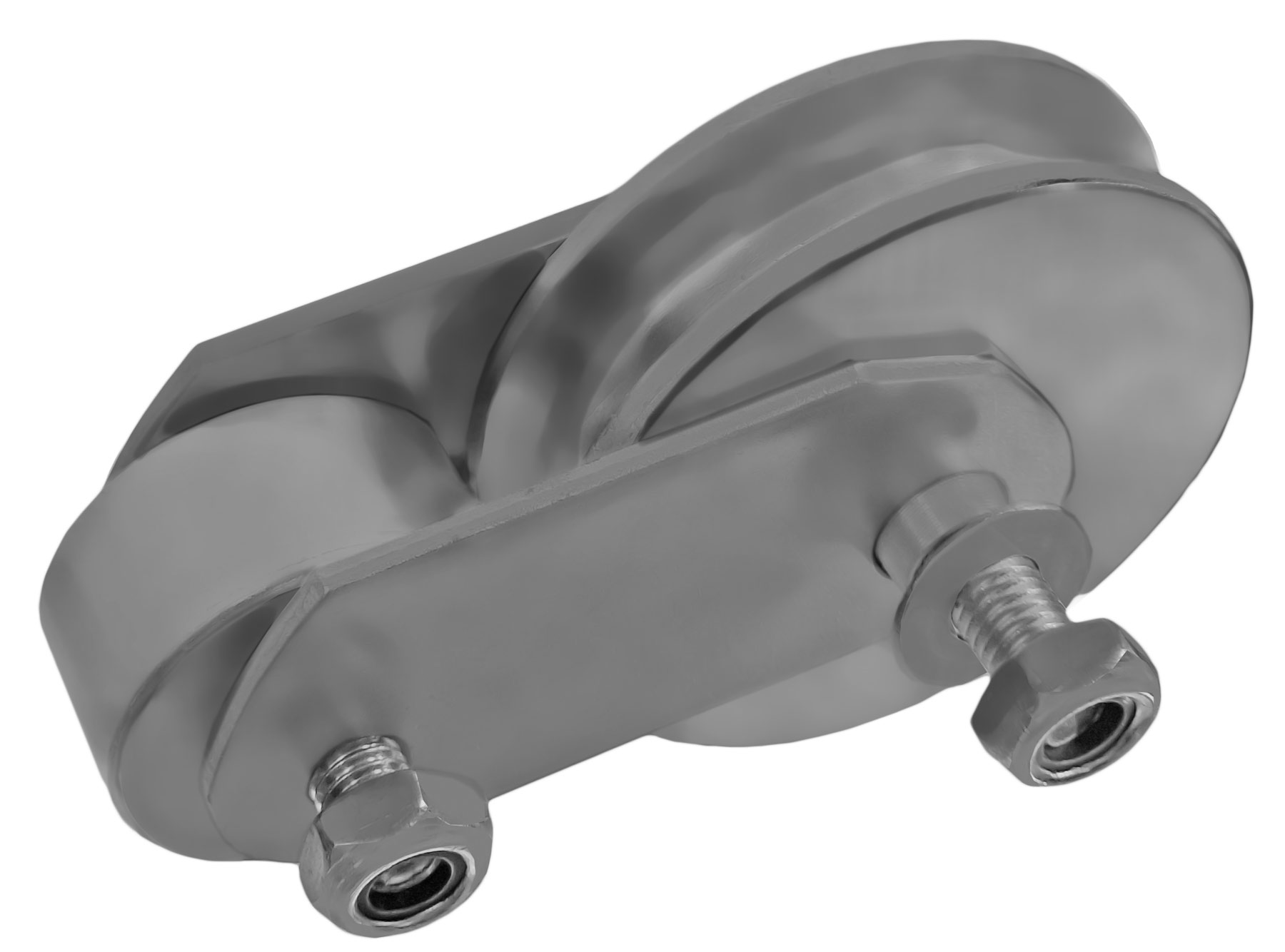

Роликовый блок приводных планок ловителя TAU-R (кулиса) состоит из двух стальных трапециевидных планок толщиной 3,2 мм, между которыми при помощи болтов М10 с самоконтрящимися гайками и центрирующих (компенсаторных) втулок установлены два ролика, оснащенные подшипниками качения.
Большой ролик имеет внешний диаметр 77 мм, малый - 43 мм. Размер внутренних отверстий роликов предполагает их установку на болт-ось диаметром 10 мм. Ширина кулисы определяется втулками роликов и составляет 35 мм.
В применении на различных типах и моделях ловителей кулиса является относительно универсальным узлом, важно лишь убедиться в совпадении установочного диаметра болта большого ролика и совместимости ширины кулисы.
Все основные части кулисы, за исключеним подшипников и стопорных колец, изготовлены из оцинкованной стали. Компенсаторные втулки опционно могут быть изготовлены из алюминиевого сплава.
