Вал передаточный первичный редуктора лебедки S-типа Ketong
Увеличить| Логистический вес | 1 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | KETONG | |
| Условное обозначение | 800.6-14 | |
| Материал изделия | Высокоуглеродистая сталь | |
| Антикоррозийная защита (АКЗ) | Не требуется | |
| Тип | Вал-шестерня | |
| Диаметр вала | 30 | мм |
| Диаметр установочный | 25 | мм |
| Количество зубьев | 11 | |
| Длина | 140 | мм |
| Тип редуктора | S-тип | |
| Страна происхождения | КНР |
Артикул 010-02222301.

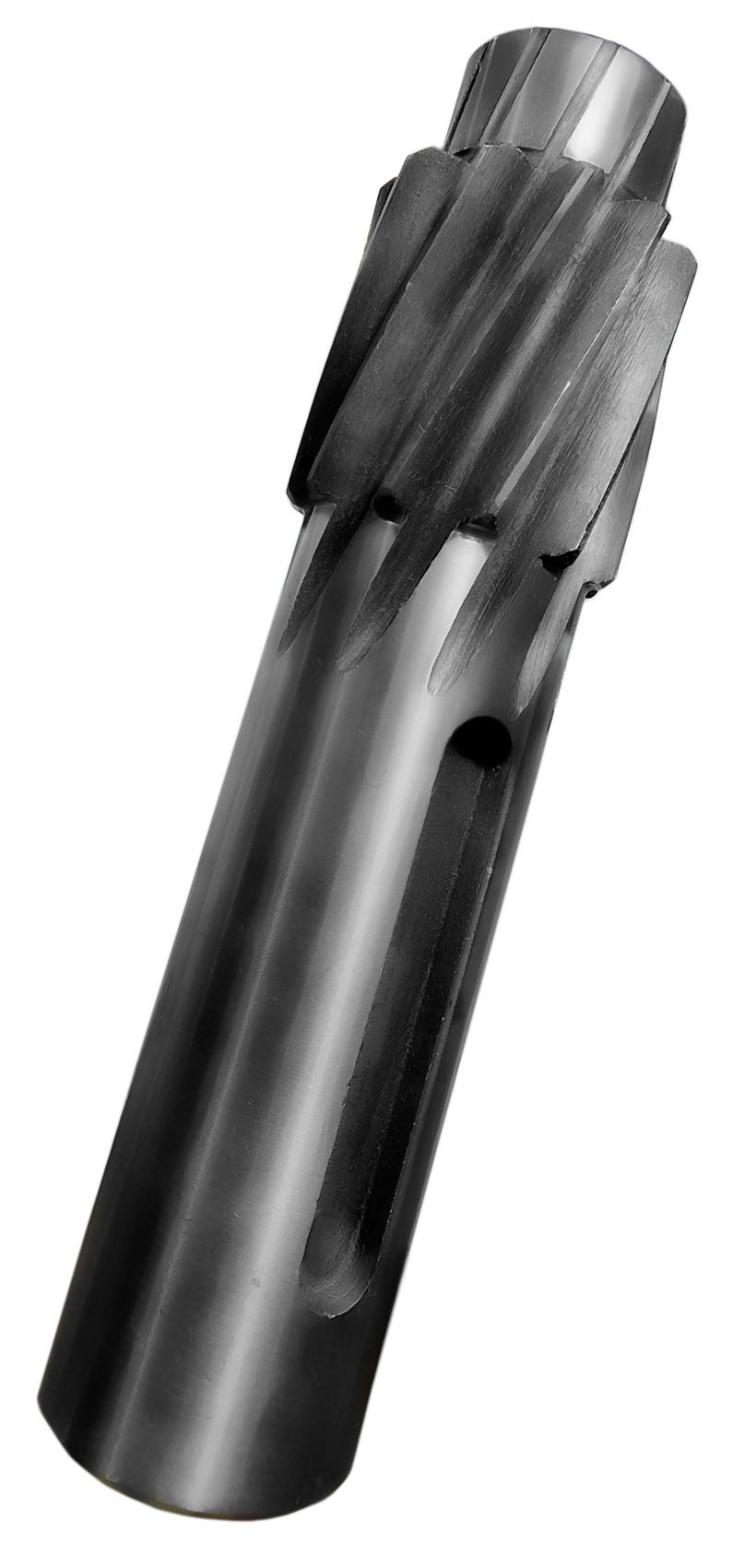

Первичный передаточный вал (вал-шестерня) редуктора лебедки LTD S-типа - парт-номер 800.6-14 по схеме производителя.
Имеет 11 косых зубьев и переменный диаметр вала. Длина нарезной части: 38 мм, диаметр нарезной части: 35 мм. Диаметры шейки вала / цапфы: 30/25 мм. Шпоночный паз: 8,0*52 мм.
На первичный передаточный вал редуктора лебедки S-типа при помощи шпонки устанавливается червячное колесо, которое передает ему вращающий момент от червяка, приводимого во вращение ротором электродвигателя.
В свою очередь, первичный вал при помощи косого зуба сообщает вращательный момент ведущему валу-шестерни, который уже непосредственно приводит в движение звездочку ведущего шкива редуктора. Таким образом реализуется двухступенчатое понижение оборотов вращения ротора электродвигателя и увеличение тягового вращательного усилия на шкивах редуктора.
