Набор метизов для сборки консоли на болтах М16 (набор №3)
Увеличить| Логистический вес | 3,069 | кг |
| Логистический объём | 0,011 | м³ |
| Назначение | Для консоли | |
| Материал изделия | Оцинкованная сталь | |
| Диаметр установочный | 16 | мм |
| Резьба (обозначение) | М16х2.0 | |
| Страна происхождения | Россия |
Артикул 060-06000121.
Набор метизов №3 для сборки консоли служит для скрепления между собой крупноузловых консольных деталей: балок двух лучей, стоек и опор. Реализован на болтовых соединениях M16.
Набор представляет собой универсальное решение для соединения крупноузловых деталей стандартной консоли большинства моделей фасадных подъемников формата ZLP. Если сечение любой квадратной трубы вашей консоли не превышает 86 мм, то данный набор вам подойдет, если отверстия в балках достаточно соосны и их диаметр не менее 17,0-17,5 мм.
При недостаточной соосности отверстий для скрепления деталей консолей рекомендуется использовать Набор №1, реализованный на болтовых соединениях M14.
Набор не включает в себя такелажную оснастку оголовков фронтальной балки, талрепы, стяжные тросы, зажимы, ограничители подъема. Их вы можете приобрести у нас отдельно в любом необходимом вам количестве.

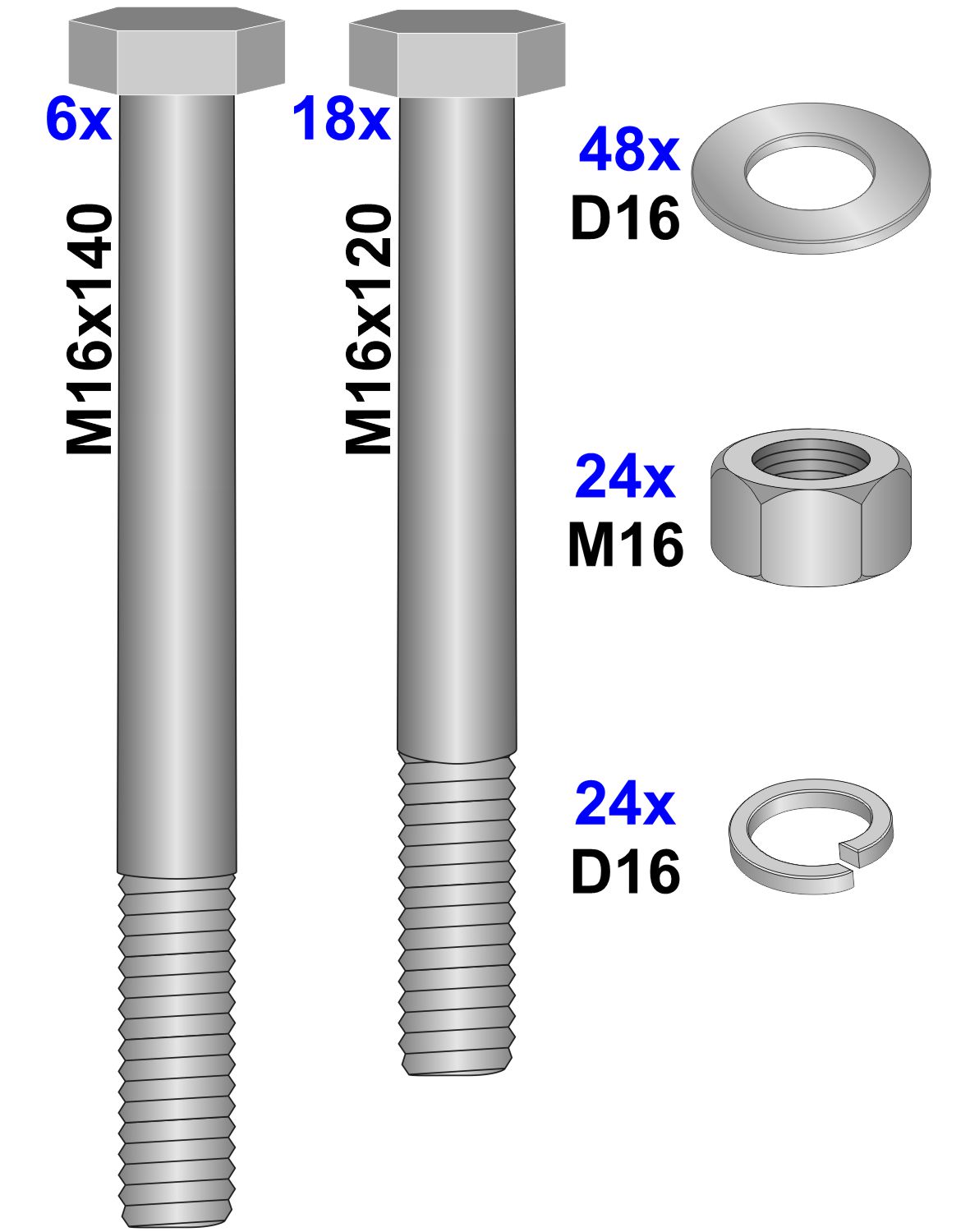

| Наименование детали | Количество |
|---|---|
| Болт М16х120 с неполной резьбой, оцинкованный | 18 шт. |
| Болт М16х140 с неполной резьбой, оцинкованный | 6 шт. |
| Шайба плоская d16, оцинкованная | 48 шт. |
| Шайба гроверная d16, оцинкованная | 24 шт. |
| Гайка шестигранная М16, оцинкованная | 24 шт. |
