Корпус редуктора лебедки LTD6.3 SHENXI Classic без сальника и гильзы ЦБТ, мод. 2005г.
Логистический вес | 13 | кг |
Логистический объём | 0,04 | м³ |
Марка (бренд) | SHENXI | |
Материал изделия | Алюминиевый сплав | |
Антикоррозийная защита (АКЗ) | Требуется после монтажа | |
Глубина | 260 | мм |
Ширина | 323 | мм |
Высота | 388 | мм |
Модель мотор-редуктора | LTD6.3 | |
Страна происхождения | КНР |
Артикул 010-02120404.
Корпус редуктора лебедки LTD6.3 SHENXI модели 2005 года поставляется без предустановленного сальника ведущего шкива и гильзы центробежного тормоза, что требует достаточной квалификации для их установки при сборке редуктора. Потребность в замене корпуса редуктора полностью или в какой-либо части возникает в случае его повреждения при замятии троса, при разрушении подшипников, а также прочих нештатных механических воздействиях.

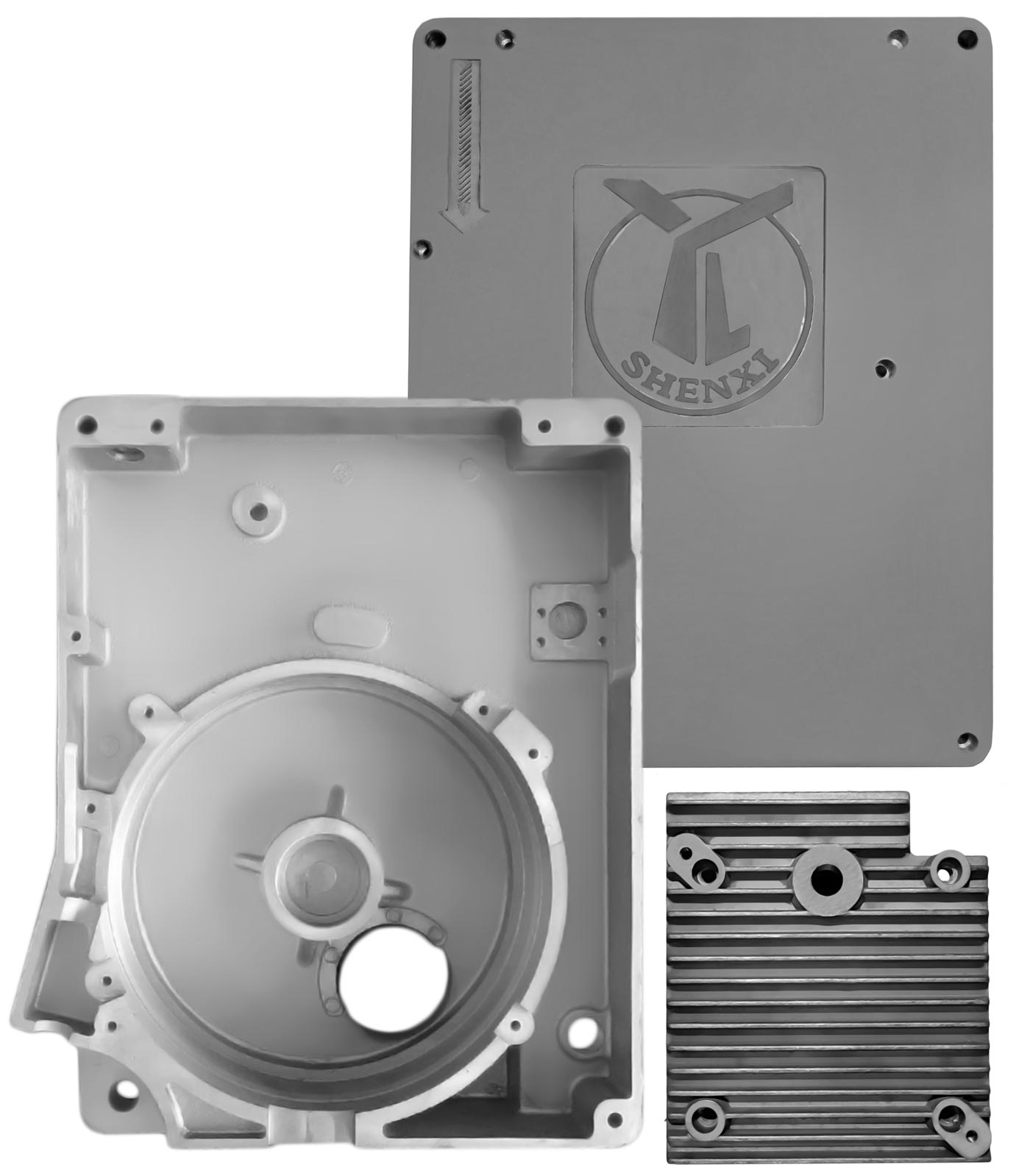

Корпус редуктора любой лебедки фасадного подъемника формата ZLP состоит из трех основных частей: главной части, называемой коробкой червячной передачи, и двух крышек: задней крышки и крышки картера. При сборке в корпус также вставляется специальная ручка для переноски (в комплект поставки не входит, можно приобрести отдельно). Также отдельно поставляется пробка отверстия залива масла.
Для установки направляющей троса предусмотрены два отверстия под винты М6 с интервалом 60 мм.
Установочно-присоединительные размеры редуктора в сборе при установке на боковую раму подъемника 2хМ10 / 272 мм.
Типоразмер уплотнительного кольца фланца электродвигателя 355103 (основной) - 355104 (дополнительный).
Вывод троса косой, посадочное место трубки вывода выходит за основную ширину корпуса редуктора SHENXI, поэтому габаритная ширина несколько больше основной, а именно 323 мм против основной 303 мм.
Сборку редуктора в корпусе следует доверять только квалифицированному персоналу. Все детали корпуса предварительно не окрашены, поэтому после окончательной сборки рекомендуется внешняя окраска для защиты алюминиевого сплава от воздействия кислотно-щелочных сред и атмосферных осадков.
