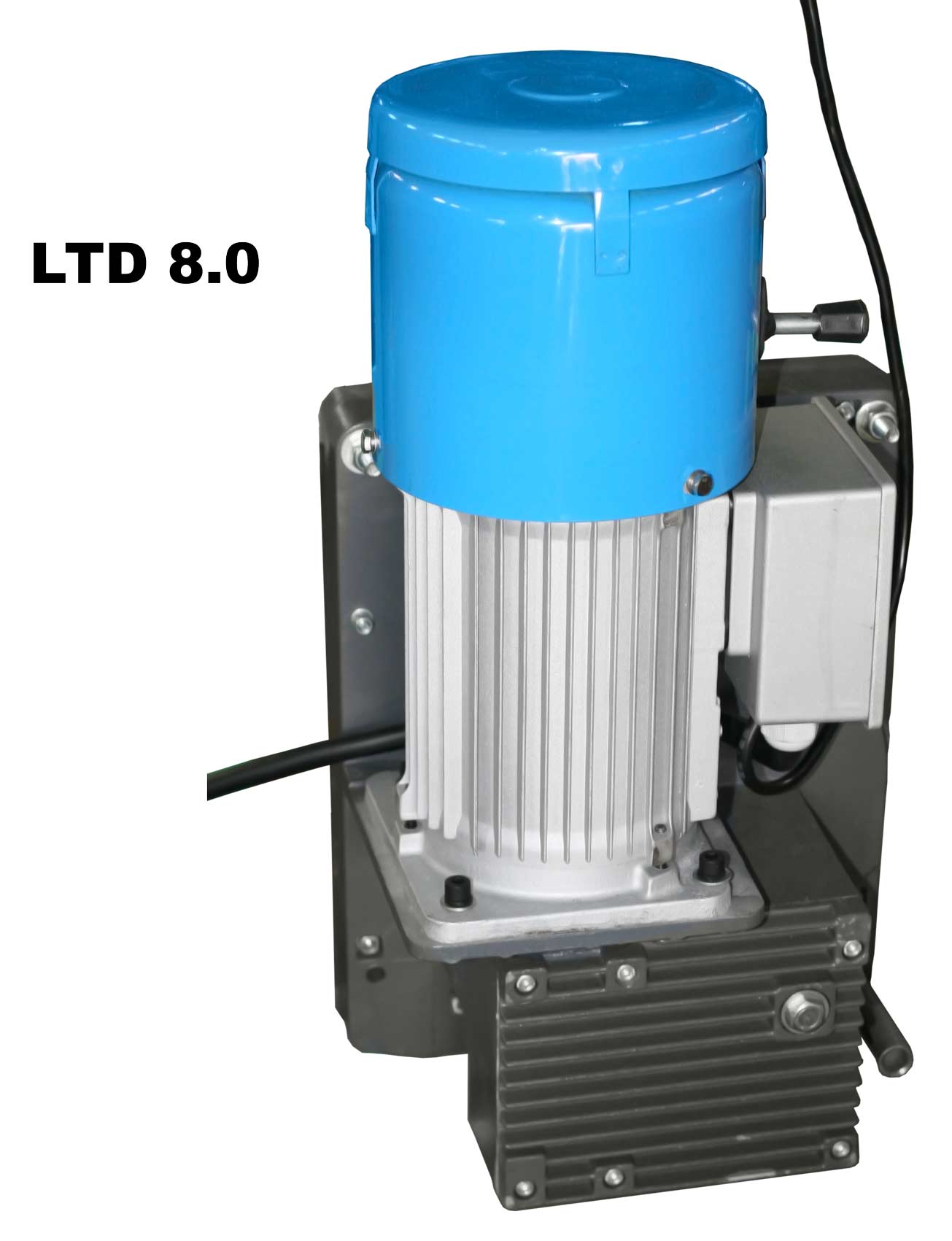

Лебедка LTD8.0, марка HAOKE L1, для подъемника серии ZLP 630, с элементами управления
Увеличить| Логистический вес | 50 | кг |
| Логистический объём | 0,075 | м³ |
| Марка (бренд) | HAOKE | |
| Условное обозначение | LTD8.0 HKE1 (1.1.1) | |
| Глубина | 250 | мм |
| Ширина | 300 | мм |
| Высота | 650 | мм |
| Количество приводов | 1 | шт |
| Модель мотор-редуктора | LTD8.0 | |
| Тип редуктора | α-тип | |
| Тяговое усилие привода | 8,0 | кН |
| Номинальная скорость подъема и спуска | 9,6±0,5 | м/мин |
| Номинальная мощность электродвигателя | 1,8 | кВт |
| Диаметр применяемых канатов | 8,6 | мм |
| Напряжение питающей цепи | 380 (400) | В |
| Кабель управления | В комплекте | |
| Концевой выключатель | В комплекте | |
| Возможность выбора разъема | Есть, по запросу | |
| Установочно-присоединительные размеры | 4хМ10, 266х300 мм | |
| Страна происхождения | КНР |
Артикул 010-01100311. Лебёдка LTD8.0 торговой марки HAOKE с правосторонним расположением направляющей троса подходит для большинства фасадных подъемников популярного китайского формата ZLP грузоподъемностью 800 кг. Не подходит для фасадных подъемников торговой марки SHENXI с левым расположением направляющей троса.
Модификация L1 лебедки HAOKE отличается от модификации L2 увеличенными внешними размерами канатоведущего шкива, а также креплением направляющей каната (троса) на три винта вместо двух в модификации L2.
Лебедка состоит из двух основных частей: электродвигателя мощностью 1,8 кВт и механического редуктора, в котором стальной подъемный канат (трос) протягивается канатоведущим шкивом по α-траектории. Механический принцип протяжки каната (троса) в канавке шкива - фрикционно-прижимной.
В данном варианте лебедка поставляется в полном комплекте с кабелем управления и концевым выключателем. Кабель управления имеет длину 5 метров и комплектуется разъемом по запросу покупателя, поскольку единого стандарта для разъемов люлек ZLP не существует.
Уточните заранее, какой кабельный разъем вам нужен!
Пятиметровой длины кабеля управления достаточно для установки пары одинаковых лебедок на корзину длиной до 8 метров. Для корзины большей длины у нас можно заказать более длинный кабель управления.
Концевой выключатель рычажного типа, входящий в комплект поставки, служит для контроля максимальной верхней точки подъема, присоединен к коробке БРНО (блок расключения начал обмоток) электродвигателя через гермоввод при помощи кабеля длиной не менее 1,2 метра, что достаточно для установки на всех популярных конструкциях установочных рам подъемников.
Вид сзади
