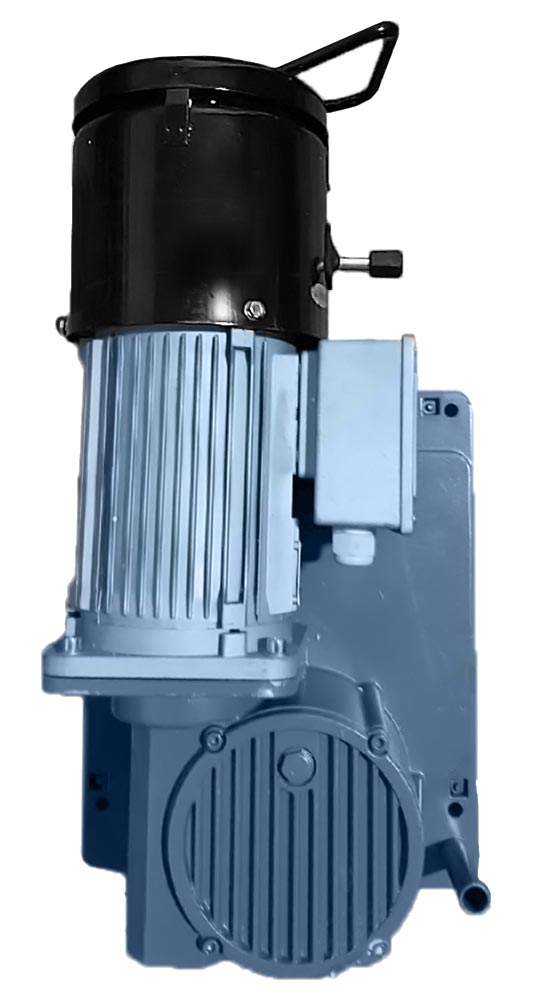

Лебедка LTD6.3, для подъемника серии ZLP 630, без элементов управления
Увеличить| Логистический вес | 48 | кг |
| Логистический объём | 0,07 | м³ |
| Условное обозначение | LTD6.3 OEM (1.0.0) | |
| Глубина | 250 | мм |
| Ширина | 300 | мм |
| Высота | 600 | мм |
| Количество приводов | 1 | шт |
| Модель мотор-редуктора | LTD6.3 | |
| Тип редуктора | α-тип | |
| Тяговое усилие привода | 6,3 | кН |
| Номинальная скорость подъема и спуска | 9,6±0,5 | м/мин |
| Номинальная мощность электродвигателя | 1,5 | кВт |
| Диаметр применяемых канатов | 8,3 | мм |
| Напряжение питающей цепи | 380 (400) | В |
| Кабель управления | Приобретается отдельно | |
| Концевой выключатель | Приобретается отдельно | |
| Возможность выбора разъема | Нет | |
| Установочно-присоединительные размеры | 4хМ10, 266х300 мм | |
| Страна происхождения | КНР |
Артикул 010-01200101. Лебёдка LTD6.3 универсального применения с правосторонним расположением направляющей троса подходит для большинства фасадных подъемников популярного китайского формата ZLP грузоподъемностью до 630 кг. Не подходит для фасадных подъемников торговой марки SHENXI с левым расположением направляющей троса.
Стальная или пластиковая направляющая троса на выбор!
Лебедка состоит из двух основных частей: электродвигателя мощностью 1,5 кВт и механического редуктора, в котором стальной подъемный канат (трос) протягивается канатоведущим шкивом по α-траектории. Механический принцип протяжки каната (троса) в канавке шкива - фрикционно-прижимной.
В данном варианте лебедка поставляется без кабеля управления и концевого выключателя. Зачастую это хороший способ сэкономить средства, когда на фасадном подъемнике нужно лишь заменть привод, оставив штатный кабель управления и штатный концевой выключатель.
Коробка БРНО (блок расключения начал обмоток) электродвигателя оснащена гермовводами и клемной колодкой, а также укомплектована выпрямителем электромагнитного тормоза, благодаря чему для любого электрика не составит труда подключить штатные кабели управления.

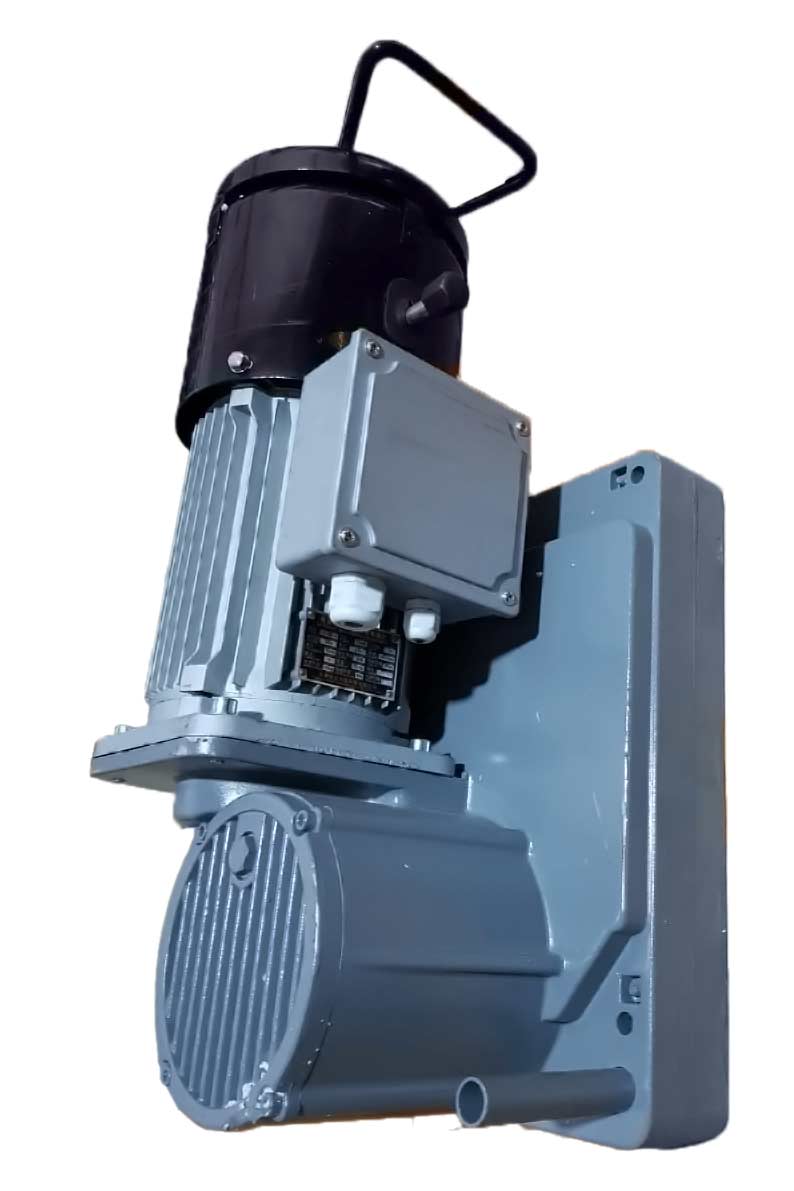

Вид сбоку

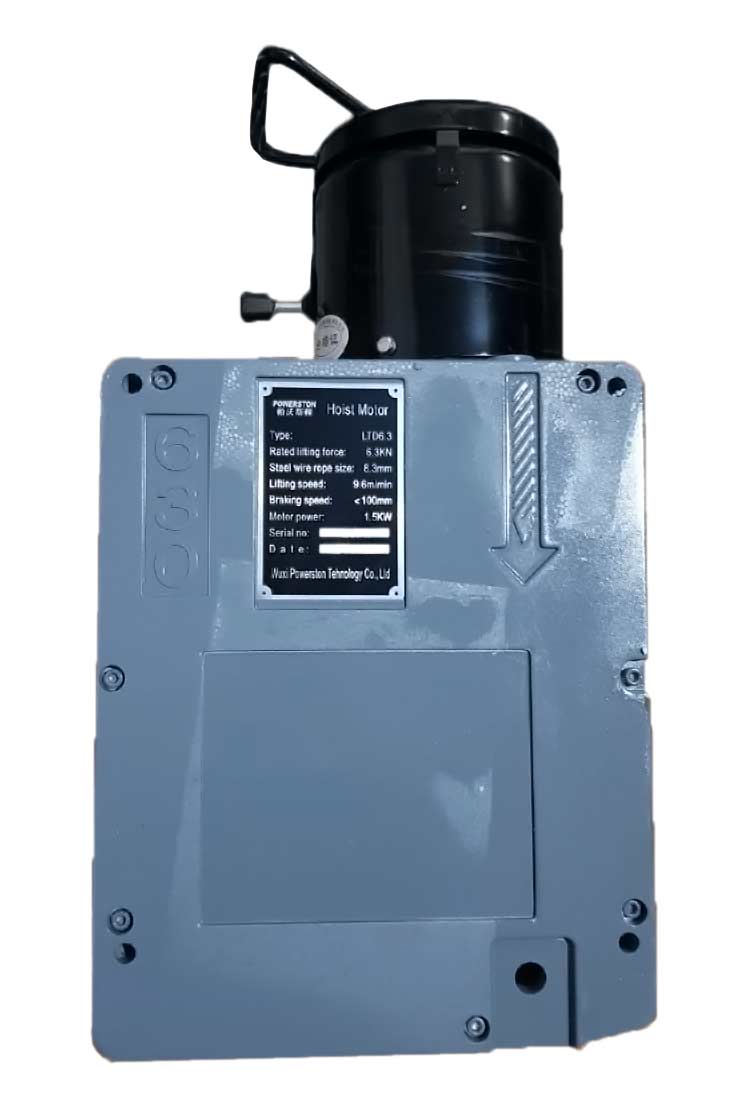

Вид сзади
