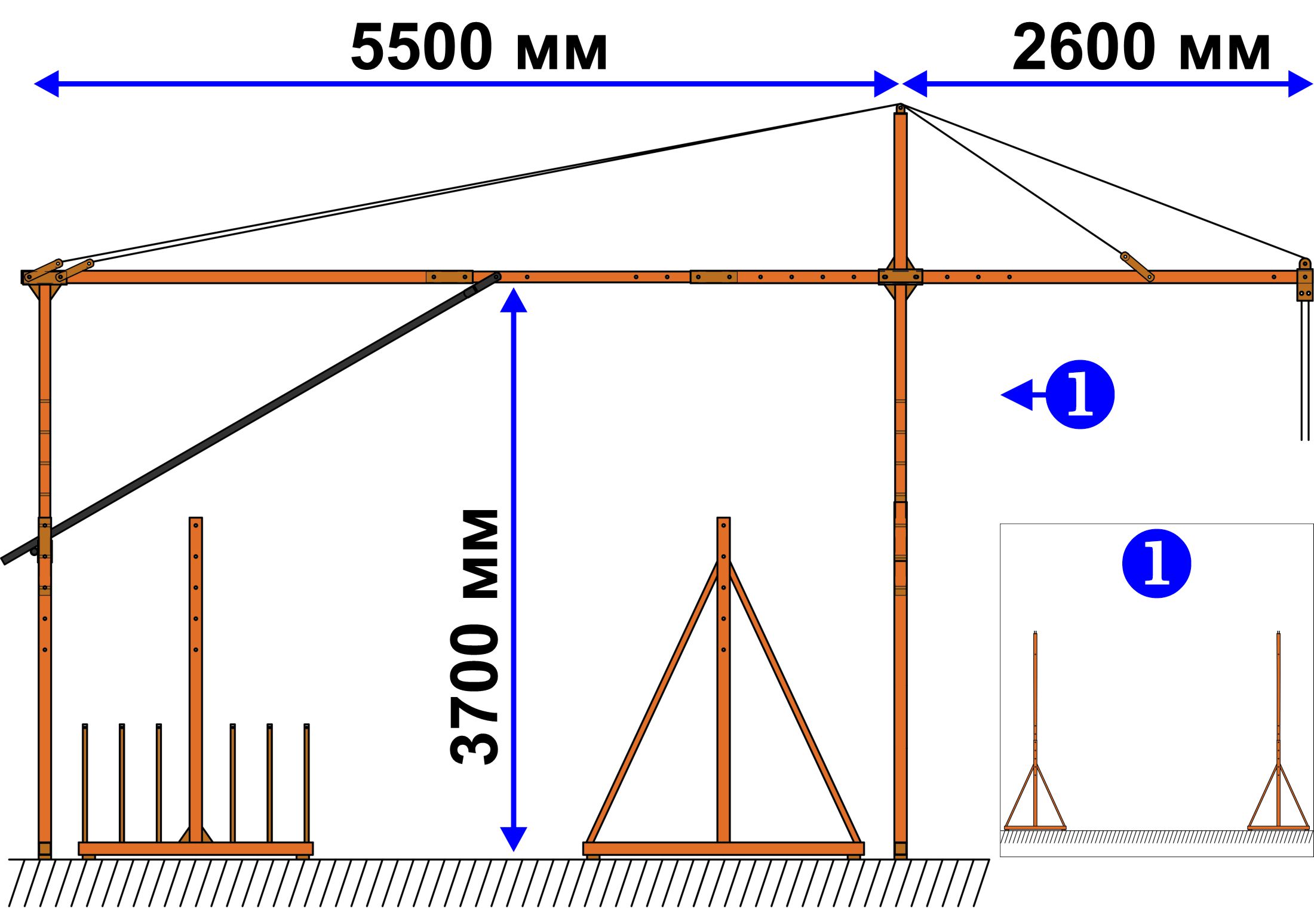

Консоль усиленная TiTan H2300-3700 увеличенная, без контрфорсов, высота 3,7м, вылет 2,6м

Артикул 030-01101311.

Сборно-разборная высокая усиленная консоль TiTan H2300-3700 (v2.0) специально сконструирована для обхода сверху парапетов и иных вертикальных сооружений высотой от 2,3 до 3,7 метров. Предназначена для завешивания корзин любых двухприводных фасадных подъемников формата ZLP, общая масса которых с учетом полезной нагрузки соответствует критериям устойчивости консоли.

Помимо увеличенной до 3,7 метров максимальной высоты луча балок консоль имеет увеличенный до 2,6 метров максимальный вылет фронтальной балки, разгрузка которой обеспечивается применением системы удвоенных вантовых тросов. Увеличенный вылет фронтальной балки позволяет при работе на фасадах зданий успешно обходить карнизы, балконы, кондиционеры и иные архитектурные и технологические выступы. Но как и любая другая удлиненная консоль, данная модель требует внимательного расчета грузоподъемности и строгого соблюдения мер безопасности.

Передние перекрещивающиеся Х-контрфорсы в комплект поставки не входят. Применение данного комплекта консоли предусматривает прикрепление передних стоек либо непосредственно к парапету при помощи омега-кронштейнов, либо к предустановленным и укрепленным лесам (настилам). Прикрепление передних стоек к устойчивым конструкциям во избежание бокового крена при высоте консоли более 3,30 метров является обязательным.

Усиленная консоль и требования безопасности.

Увеличение высоты расположения луча балок и вылета фронтальной балки консоли является ответственным действием, которое требует безусловного и беспрекословного выполнения взаимосвязанных процедур, таких как разработка ППР, включающего план монтажа и демонтажа консоли на высоте, оценка несущей способности участка кровли, на которую опираются опоры консоли, расчет устойчивости консоли и корректировка в сторону увеличения (при необходимости) количества контрфорсов, привязей и контргрузов, определение расчетной (актуальной) грузоподъемности корзины подъемника при увеличенных высоте и вылете балки, строгое соблюдение порядка сборки и установки контрфорсов, проведение инструктажа рабочих в целях соблюдения правил выполнения работ и мер безопасности, а также иных мер и действий, предусмотренных «Правилами организации и осуществления производственного контроля за соблюдением требований промышленной безопасности на опасном производственном объекте», установленными законодательством Российской Федерации. Пренебрежение какой-либо частью обязательных к выполнению действий, процедур и мероприятий может нести в себе риск возникновения инцидента. Производитель утверждает, что при правильном монтаже консоли и соблюдении всех правил и мер безопасности ее применение не несет в себе рисков для лиц, эксплуатирующих подъемник в составе с данной консолью.

Консоль поставляется в виде двух линий подвеса, в полном комплекте, в расчете на один фасадный подъемник формата ZLP, с установочным крепежом, но без контргрузов. Контргрузы можно приобрести отдельно в любом необходимом количестве.

Высокие консоли могут применяться в сочетании с иными подъемными устройствами и механизмами при соответствии грузонесущей способности консоли требуемым значениям.

Детали консоли изготовлены из стали с антикоррозийной защитой в виде полимерно-порошкового покрытия. Цвет покрытия по умолчанию оранжевый (RAL2011), но по запросу может быть любым. Самые популярные цвета: RAL1028 (желтый), RAL2011 (оранжевый), RAL6018/RAL6032 (зелёный), RAL3020 (красный).
