Комплект кастомизации консоли для вылета 2,5-2,6 м.

Артикул 030-01100302.

Комплект кастомизации* TCM2600SM стандартной консоли ZLP, имеющей вылет фронтальной балки до 1,7 метров, предназначен для увеличения вылета точки подвеса корзины подъемника до 2,5 метров с накладным П-типа или Н-типа оголовком и до 2,6 м с надвижным или телескопическим оголовком. Идея и методика применения комплекта разработана и внедрена компанией Тауком, и в настоящее время широко применяется в строительной индустрии по всей стране.

Поставляется без дополнительных бетонных контргрузов КБФ-25 по 25 кг., которые вы можете приобрести отдельно, чтобы сбалансировать увеличение вылета фронтальной балки.

Увеличение вылета фронтальной балки требуется при отсутствии возможности разместить переднюю опору консоли в непосредственной близи к краю кровли, а также когда при движении корзины люльки необходимо обойти существенные выступы фасада, такие как балконы, кондиционеры, карнизы и прочие подобные архитектурные и технологические элементы.

ВНИМАНИЕ!

Увеличение вылета фронтальной балки консоли является ответственным действием, которое требует безусловного и беспрекословного выполнения взаимосвязанных процедур (установки дополнительных вантовых тросов на соответствующих крепежных скобах, оценки несущей способности участка кровли, на которую опирается передняя опора консоли, а также оценки прочности самой передней опоры вместе с ее стойками, расчета устойчивости консоли и корректировки в сторону увеличения (при необходимости) количества контргрузов, установленных на задней опоре, определения расчетной (актуальной) грузоподъемности корзины подъемника при увеличенном вылете балки и проведения инструктажа рабочих в целях соблюдения правил выполнения работ и мер безопасности и т.п.), а также иных мер и действий, предусмотренных «Правилами организации и осуществления производственного контроля за соблюдением требований промышленной безопасности на опасном производственном объекте», установленными законодательством Российской Федерации. Пренебрежение какой-либо частью обязательных к выполнению действий, процедур и мероприятий может нести в себе риск возникновения инцидента. Производитель комплекта утверждает, что при правильном монтаже и соблюдении всех правил и мер безопасности применение комплекта не несет в себе рисков для лиц, эксплуатирующих подъемник с кастомизированной консолью.

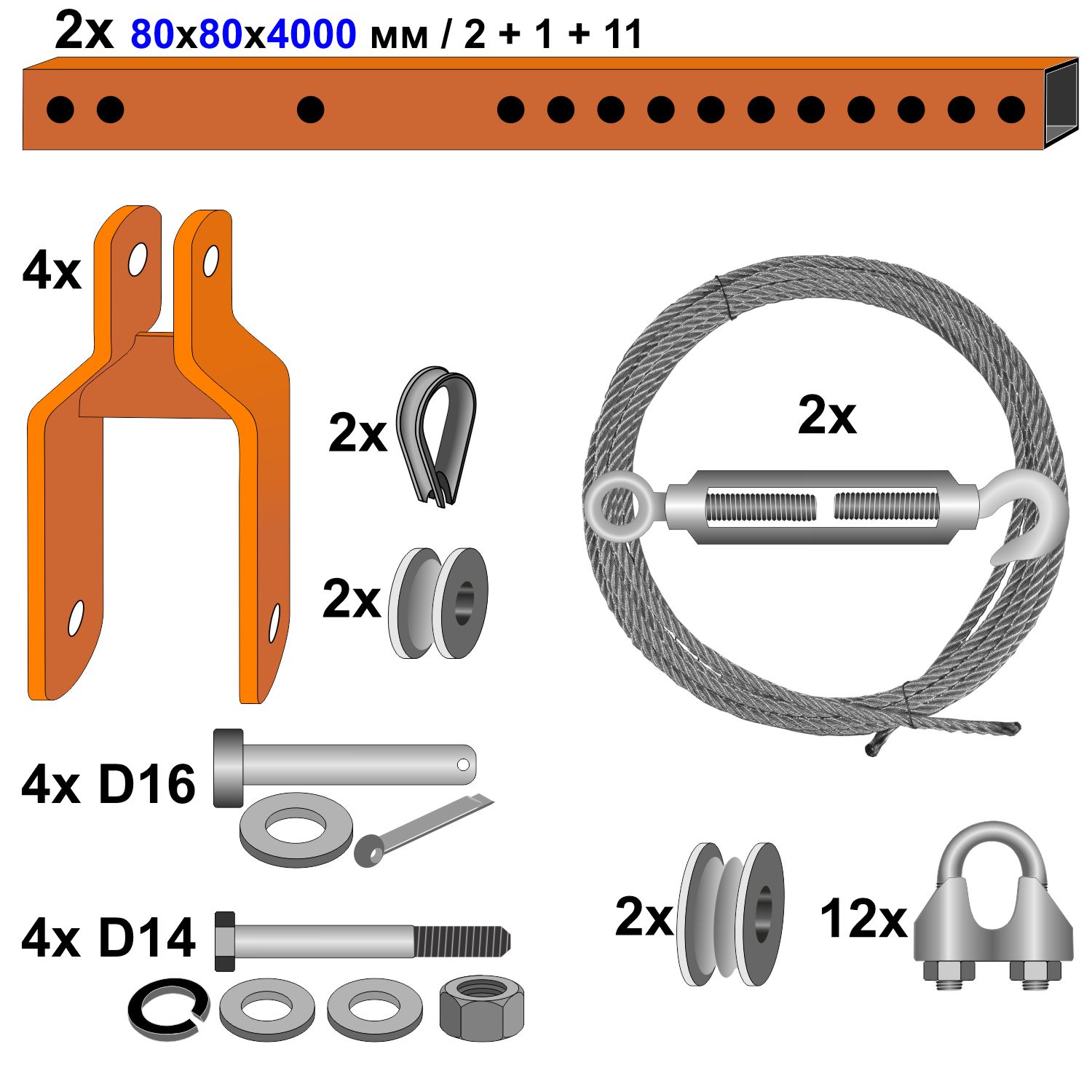

Методика применения комплекта заключается в замене штатных фронтальных балок соответствующего сечения (80х80 мм) на удлиненные с одновременным усилением системы разгрузки консольных балок при помощи удвоения количества стяжных (вантовых) канатов.

Комплект совместим с консолями, имеющими среднюю балку размером 70х70 мм, а также распорную стойку, позволяющую заменить штатный ролик на двухручейковый, имеющий толщину 25 мм. Остальные элементы, входящие в комплект (вантовые тросы, талрепы, скобы, болтовые комплекты), в случае совместимости двух упомянутых выше элементов, должны иметь совместимость по определению.
