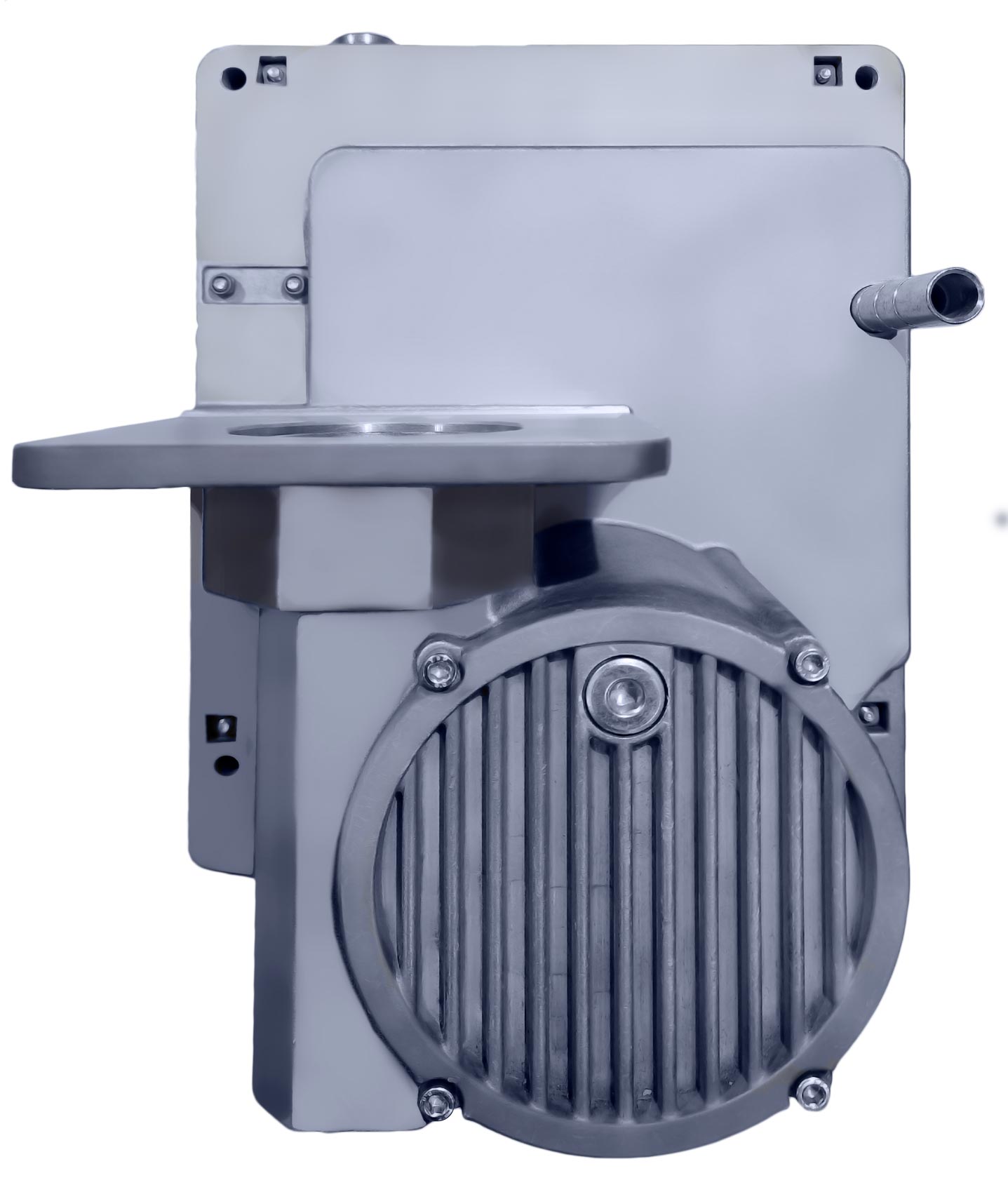

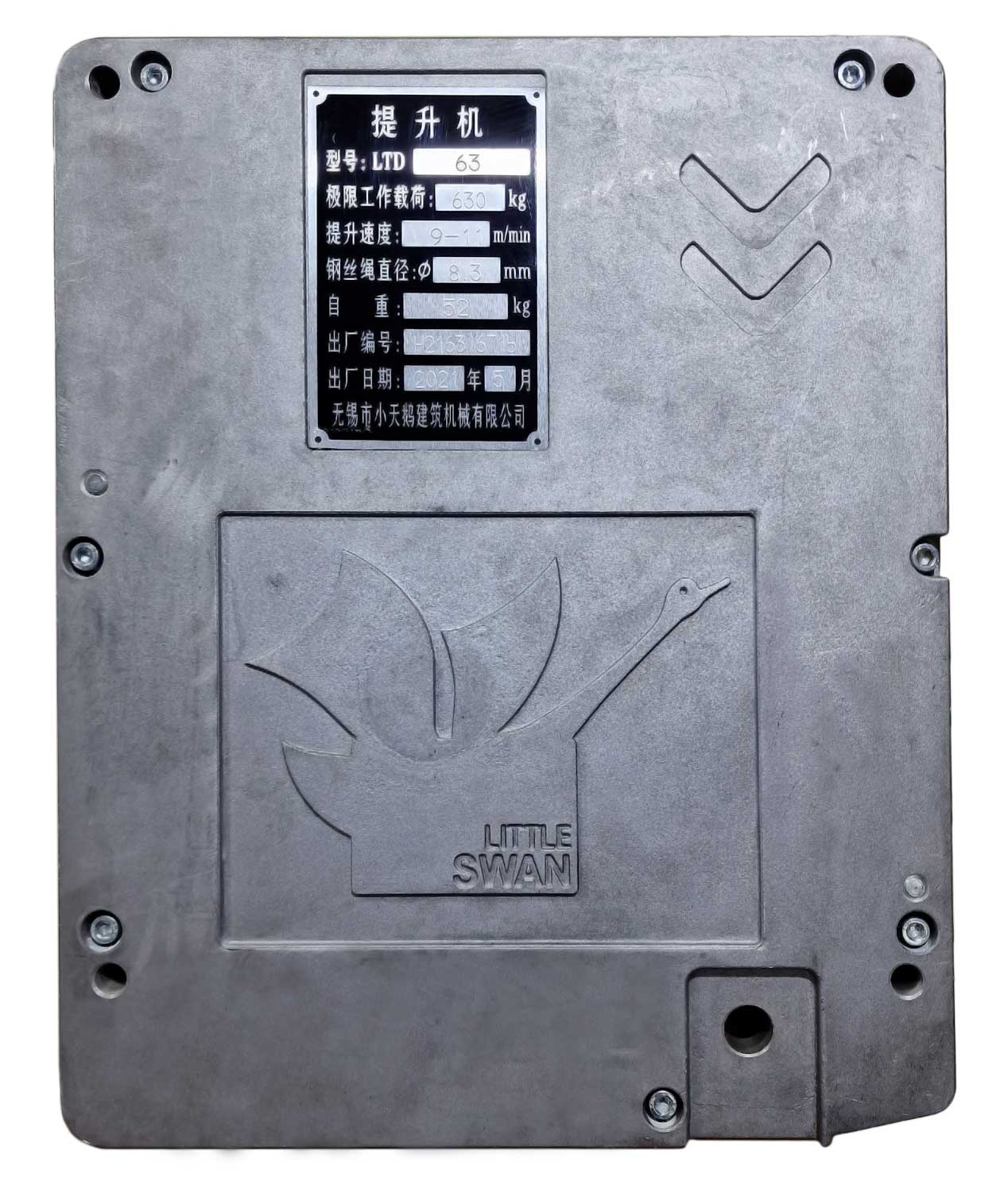

Редуктор лебедки LTD6.3 Little Swan Restyled (2021) в сборе

Артикул 010-02110511.

Редуктор лебедки LTD6.3 для люлек ZLP марки LITTLE SWAN (рестайлинг 2021 года) с правосторонней направляющей из пластика с креплением на двух винтах производится на одноименном заводе по производству фасадных подъемников в городе Wuxi (КНР) и является бюджетным вариантом своего классического собрата. Уменьшения стоимости редуктора заводу удалось добиться при помощи применения облегченных современных материалов без потери прочностных характеристик.

Ведущий (тяговый) шкив редуктора имеет самые популярные размеры: его высота составляет 53 мм, а диаметр - 220 мм. Заглубленный защитный стальной хомут обводной магистрали троса позволяет минимизировать зазор между ободом шкива и корпусом редуктора, что исключает закусывание троса на данном участке траектории.

Червячная передача реализуется при помощи закаленного двухзаходного червяка и червячного колеса, изготовленного из бронзы.

Пластиковая направляющая, применяемая в редукторе позволяет сместить акцент на сохранность троса от истирания, но требует более частого осмотра направляющей на предмет ее целостности.

Редуктор имеет специфические (уникальные) присоединительные размеры фланца электродвигателя: 4 отверстия М10, 100х140 мм, и это нужно учитывать, если вы хотите заменить редуктор на своем подъемнике с сохранением штатного электродвигателя. Крепление редуктора на боковую установочную раму подъемника осуществляется двумя верхними болтами М10 на пластину, уголок или профиль в отверстия с интервалом 266 мм, а также нижним пальцем диаметром 16 мм с чекой на установочный крюк.
