Электрический щит управления подъемника серии ZLP800U универсальный трехлинейный
Увеличить| Логистический вес | 17 | кг |
| Логистический объём | 0,06 | м³ |
| Антикоррозийная защита (АКЗ) | Порошковая окраска | |
| Цвет | Серый или бежевый | |
| Тип | Щит управления | |
| Управление | Контакторное | |
| Напряжение питающей цепи | 380 (400) | В |
| Напряжение в цепи управления | 24/36 | В |
| Тип тока управления | Переменный (AC) | |
| Возможность выбора разъема | Есть, по запросу | |
| Степень защиты (ingress protection) | IP54 | |
| Температура эксплуатации | От -20 до +40 | °C |
| Страна происхождения | Россия |
Артикул 020-01300108.

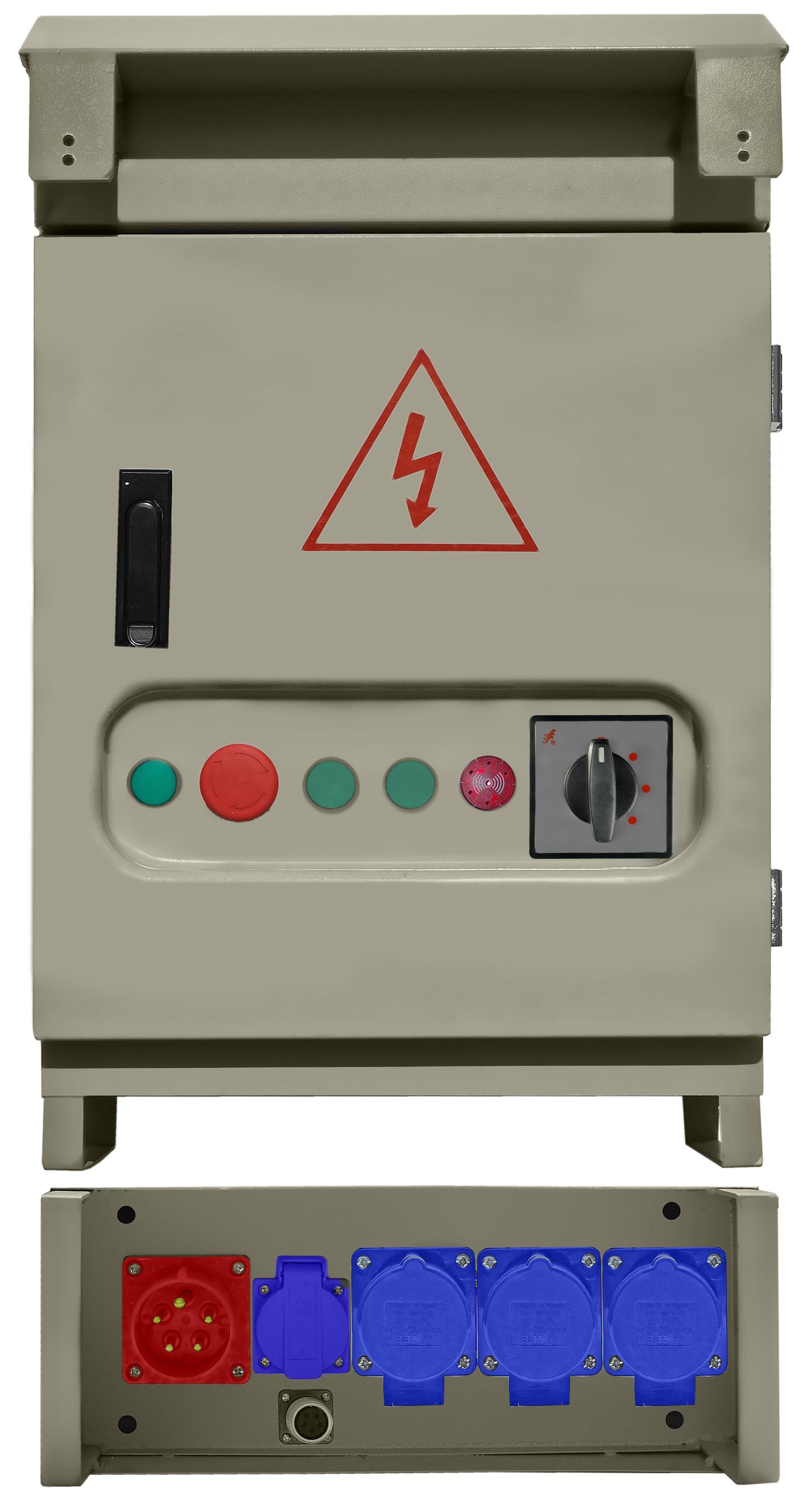

Электрический щит управления универсальный, собственного производства компании ТАУКОМ, выпускается для трехподвесных строительных подъемников ZLP800 любых марок. Имеет три канала управления лебедками, приводящими в движение люльку, оснащенную тремя приводами. Применяется на люльках с П-образной корзиной, а также с угловой корзиной с тремя точками подвеса и тремя приводами.

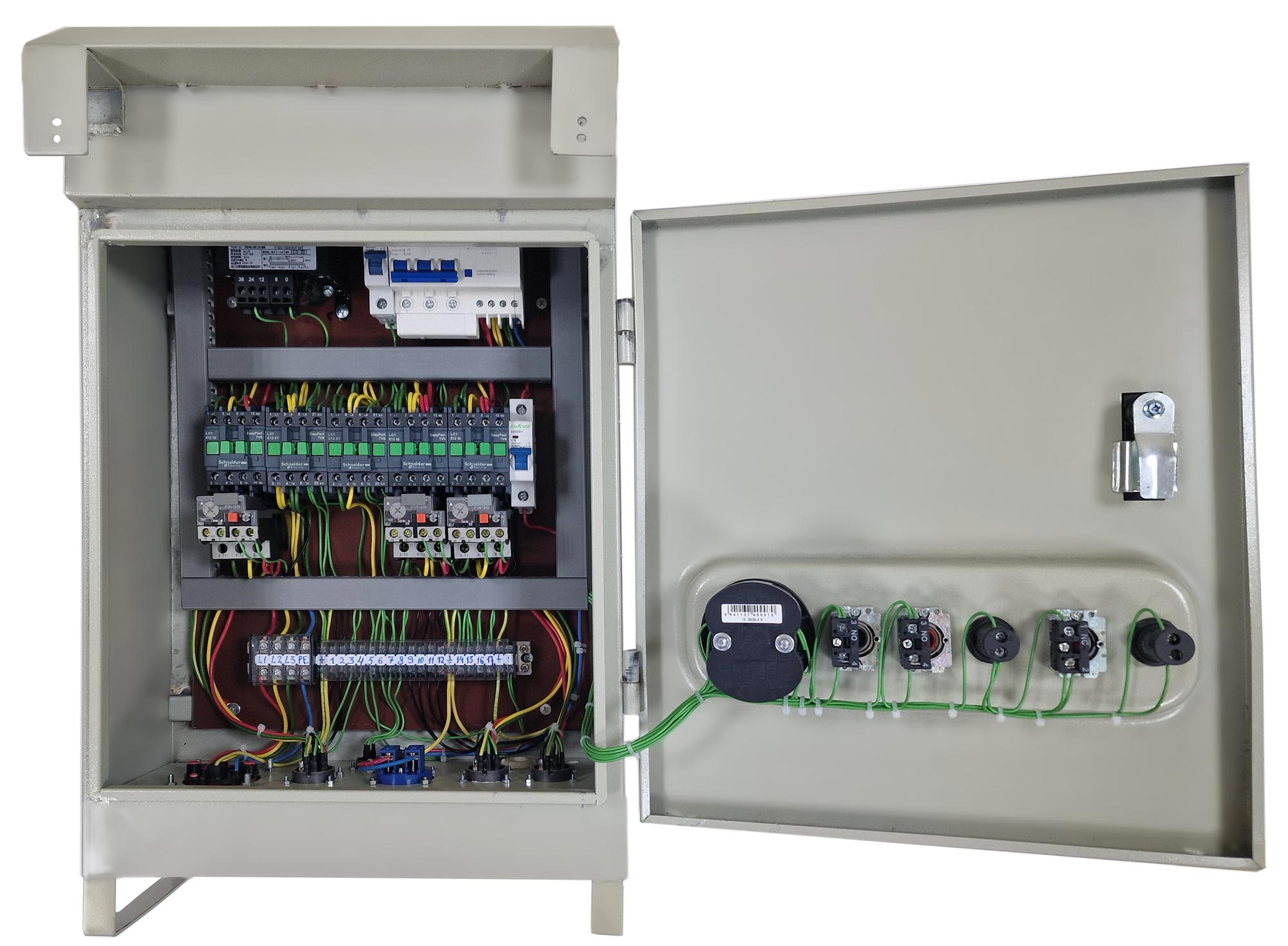

Архитектура схемы щита пятиконтакторная, с управлением на дверце по низковольтной цепи (24 или 36 вольт). Предусмотрена защита оператора от поражения электрическим током, выполненная на основе дифавтомата 25 (32) А с током утечки 30 мА.
Разъемы лебедок по умолчанию пластиковые, восьмипиновые (мама), но могут быть заменены на иные по согласованию с заказчиком. На нижней панели предусмотрена однофазная розетка для подключения стороннего потребителя, а также винтовой разъем типа ШР (3 пин, папа) для присоединения выносного (ручного) пульта управления. Разъем пульта также может быть заменен на иной по согласованию с заказчиком. Выносной кнопочный пульт управления в комплект поставки не входит и может быть приобретен отдельно.
Переключение управления лебедками производится специальным штатным переключателем серии LW5-16/2 на 4 положения. Аварийное прерывание работы выполняется кнопкой-грибком "СТОП" на дверце щита с фиксацией, отключаемой поворотом.
