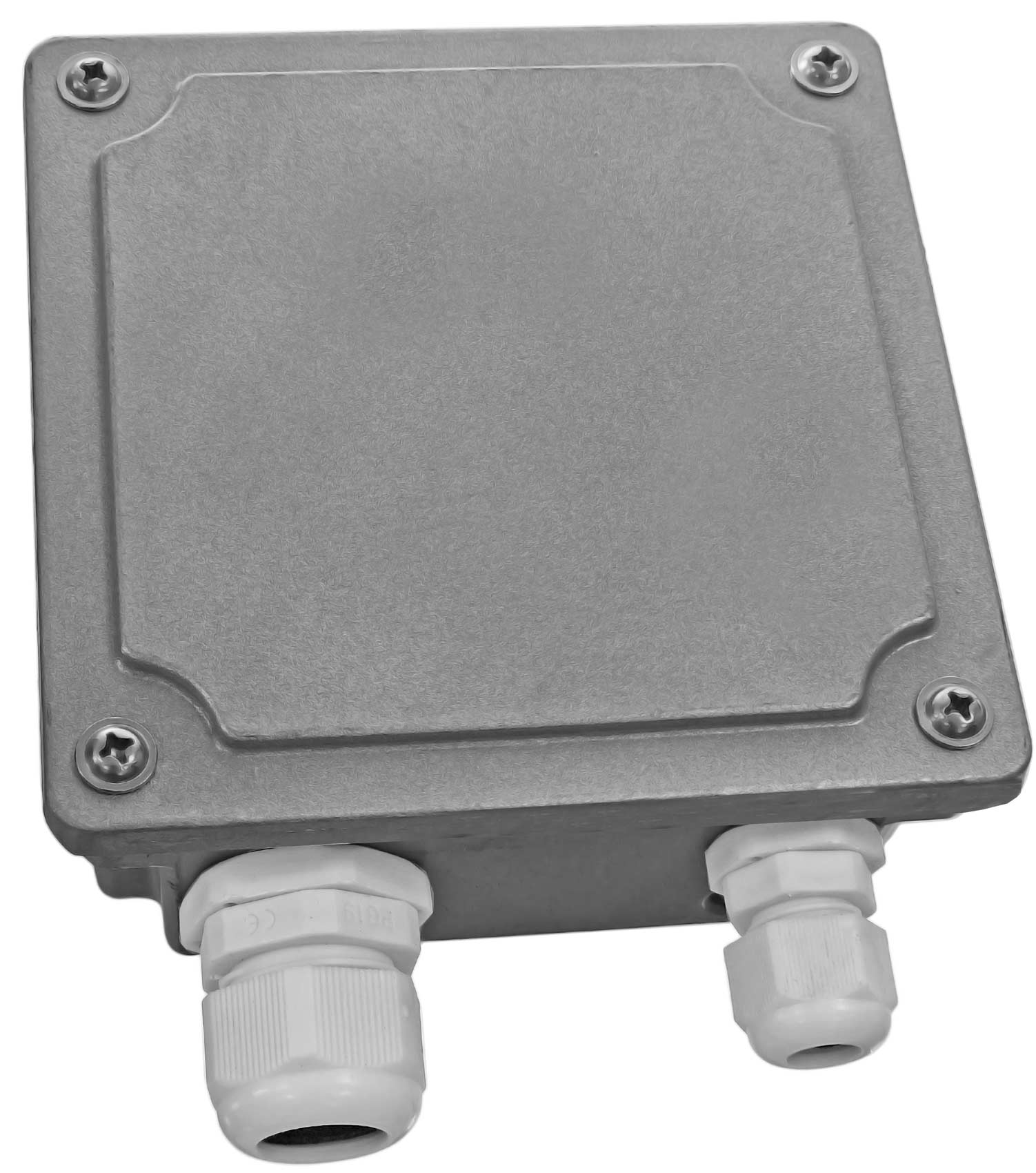

Коробка распределительная (БРНО) электродвигателя YEJ90L-4
Увеличить| Логистический вес | 0,35 | кг |
| Логистический объём | 0,002 | м³ |
| Материал изделия | Алюминиевый сплав | |
| Антикоррозийная защита (АКЗ) | Не требуется | |
| Глубина | 70 | мм |
| Ширина | 126 | мм |
| Высота | 126 | мм |
| Установочно-присоединительные размеры | М5 х 8 шт | |
| Степень защиты (ingress protection) | IP54 | |
| Страна происхождения | КНР |
Артикул 020-02100301.
Электрическая распределительная коробка или Блок Расключения Начал Обмоток (БРНО) электродвигателя, устанавливается на статор при помощи винтов и служит для коммутации его обмоток. Служит для защиты электрических соединений от воздействия внешних факторов, а также для организации санкционированного доступа к электрическим соединениям.
В комплект поставки входит коробка и крышка. Коробка крепится к статору четырьмя винтами М5х16 с интервалом 60 мм, крышка крепится к коробке четырьмя винтами М5х16 с интервалом 106 мм. Винты в комплект поставки не входят, их можно приобрести отдельно.
Коробка формирует закрытое пространство, в котором помимо колодки, служащей для соединения концов обмоток, может быть помещен выпрямитель электромагнита.
Изготовлена из алюминиевого сплава, в нижней части корпуса имеются отверстия с резьбой для установки кабельных вводов (гермовводов) PG9 и PG19. Габариты коробки: без крышки 120х120х66, с крышкой 126х126х70.
